Серводвигатель RTELLIGENT RSM-M11G4030A
1200 Вт · 4 Н·м · 3000 об/мин. Фланец 110 мм.
RSM-M11G4030A
Магнитный многооборотный абсолютный, 17 бит (G).
При заказе из Китая — цена по запросуПоставка в Россию с НДС — по запросу.
Магнитное исполнение не предлагаем для осей ЧПУ станков. Для них выбирайте оптический энкодер L, 23 бита. Выбрать оптическое исполнение L
Варианты энкодера
| Энкодер | Артикул | Применение |
|---|---|---|
| J · магнитный однооборотный, 17 бит | RSM-M11J4030A | Общая автоматизация; для осей ЧПУ выбирайте L |
| G · магнитный многооборотный, 17 бит | RSM-M11G4030A | Общая автоматизация; для осей ЧПУ выбирайте L |
| L · оптический многооборотный, 23 бита | RSM-M11L4030A | Оси ЧПУ станков |
Основные характеристики
| Параметр | Значение |
|---|---|
| Мощность | 1200 Вт |
| Номинальное напряжение | 220 В |
| Номинальный ток | 5 А |
| Номинальный момент | 4 Н·м |
| Максимальный момент | 12 Н·м |
| Номинальная скорость | 3000 об/мин |
| Максимальная скорость | 3500 об/мин |
| Энкодер | Магнитный многооборотный абсолютный, 17 бит (G) |
Электрические и механические параметры
| Параметр | Значение |
|---|---|
| Противо-ЭДС | 56,5 В / 1000 об/мин |
| Сопротивление обмотки, 20 °C | 1,5 Ом |
| Индуктивность обмотки, 20 °C | 6,9 мГн |
| Число пар полюсов | 4 |
| Момент инерции ротора | 7,8 × 10⁻⁴ кг·м² |

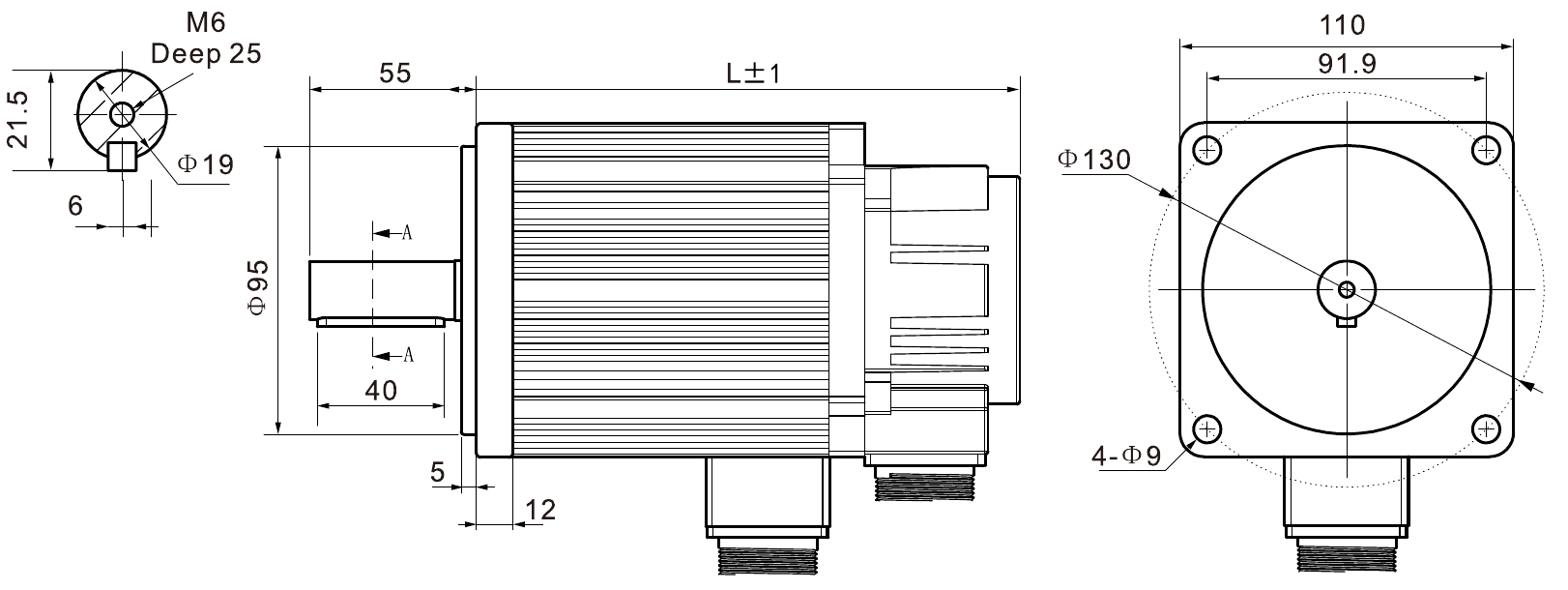

| Фланец | 110 мм |
| Длина корпуса L | 189 мм |
| Масса | 5,2 кг |
Удерживающий тормоз · исполнение −Z
| Параметр | Значение |
|---|---|
| Напряжение питания | 24 В DC |
Подбор привода
Исполнения по диапазону мощности, номинальному току и напряжению. Энкодер и параметры системы уточняют при подборе.
