Фильтр
Макс. ток фазы RMS, А
—
5
PEAK, A
—
7
Напряжение AC, В
—
18-60
Напряжение DC, В
—
20-90
Максимальное деление шага
—
1/128
Поддерживаемые двигатели, Nema
—
17, 23, 24, 34
DSP чип
—
STM32 F302R8
Тип питания
—
Переменный (AC), Постоянный (DC)
Интерфейс отладки
—
НЕТ
Протокол управления драйвером
—
ШИМ (Меандр/SIN)
Обратная связь
—
нет
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Макс. ток фазы RMS, А
—
4,6-5,6
PEAK, A
—
6,5
Напряжение DC, В
—
20-90
Максимальное деление шага
—
1/128
Поддерживаемые двигатели, Nema
—
17, 23, 24, 34
DSP чип
—
STM32 F302R8
Тип питания
—
Постоянный (DC)
Интерфейс отладки
—
НЕТ
Протокол управления драйвером
—
ШИМ (Меандр/SIN)
Обратная связь
—
нет
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

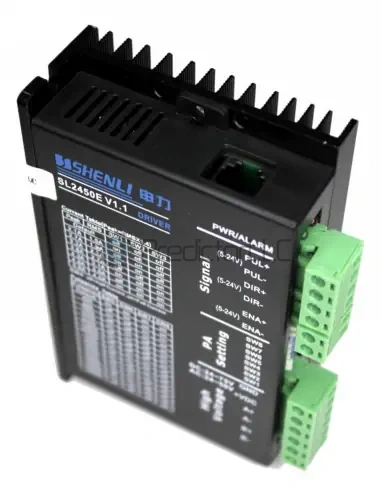

Макс. ток фазы RMS, А
—
4.0
PEAK, A
—
5.6
Напряжение DC, В
—
20-50
Максимальное деление шага
—
1/200
Поддерживаемые двигатели, Nema
—
17, 23, 24, 34
DSP чип
—
Texas Instruments
Тип питания
—
Переменный (AC), Постоянный (DC)
Протокол управления драйвером
—
ШИМ (Меандр/SIN)
Обратная связь
—
нет
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Макс. ток фазы RMS, А
—
4.0
PEAK, A
—
5.6
Напряжение AC, В
—
24-50
Напряжение DC, В
—
24-75
Максимальное деление шага
—
1/128
Поддерживаемые двигатели, Nema
—
17, 23, 24
DSP чип
—
STM32 F103
Тип питания
—
Переменный (AC), Постоянный (DC)
Интерфейс отладки
—
RS485 (RX_TX)
Протокол управления драйвером
—
ШИМ (Меандр/SIN)
Обратная связь
—
нет
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

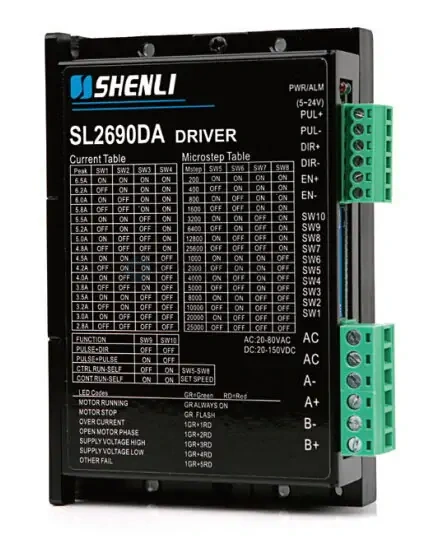

Макс. ток фазы RMS, А
—
5.8
PEAK, A
—
8.2
Напряжение AC, В
—
20-110
Напряжение DC, В
—
20-160
Максимальное деление шага
—
1/128
Поддерживаемые двигатели, Nema
—
23, 24, 34, 42
DSP чип
—
STM32 F302R8
Тип питания
—
Переменный (AC), Постоянный (DC)
Интерфейс отладки
—
НЕТ
Протокол управления драйвером
—
ШИМ (Меандр/SIN)
Обратная связь
—
нет
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

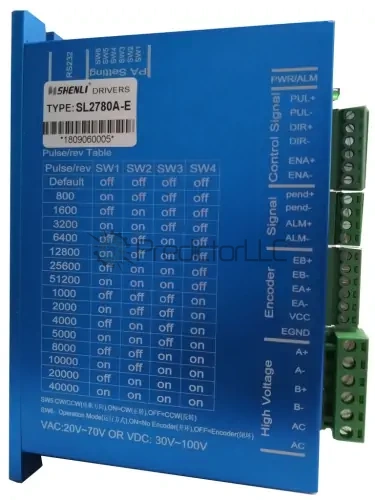

Макс. ток фазы RMS, А
—
8.2
PEAK, A
—
13
Напряжение AC, В
—
20-80
Напряжение DC, В
—
30-100
Максимальное деление шага
—
1/256
Поддерживаемые двигатели, Nema
—
34
DSP чип
—
Texas Instruments
Тип питания
—
Переменный (AC), Постоянный (DC)
Интерфейс отладки
—
RS232 (USB)
Обратная связь
—
да
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
Макс. ток фазы RMS, А
—
8
PEAK, A
—
13
Напряжение DC, В
—
24-80
Максимальное деление шага
—
1/128
Поддерживаемые двигатели, Nema
—
17, 23, 24, 34
DSP чип
—
Texas Instruments
Тип питания
—
Постоянный (DC)
Обратная связь
—
да
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

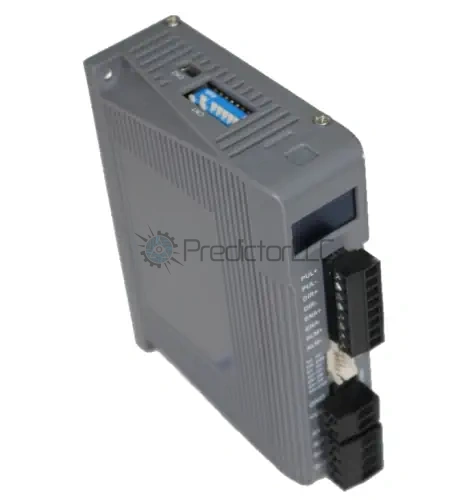

Макс. ток фазы RMS, А
—
8
PEAK, A
—
13
Напряжение DC, В
—
24-80
Максимальное деление шага
—
1/200
Поддерживаемые двигатели, Nema
—
17, 23, 24, 34
DSP чип
—
STM32 F302R8
Тип питания
—
Постоянный (DC)
Интерфейс отладки
—
RS232 (USB)
Протокол управления драйвером
—
ШИМ (Меандр/SIN)
Обратная связь
—
да
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

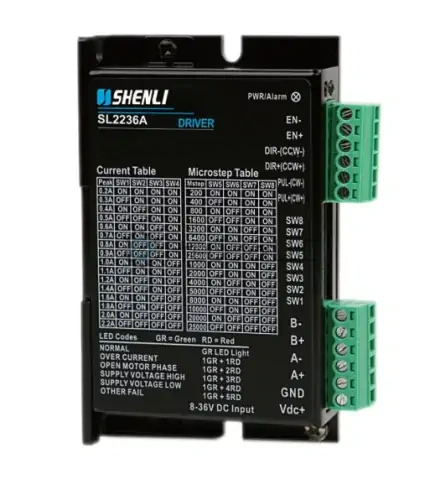

Макс. ток фазы RMS, А
—
1,56
PEAK, A
—
2.2
Напряжение DC, В
—
8-36
Максимальное деление шага
—
1/128
Поддерживаемые двигатели, Nema
—
8, 11, 14, 17
DSP чип
—
STM32 F302R8
Тип питания
—
Постоянный (DC)
Интерфейс отладки
—
НЕТ
Протокол управления драйвером
—
ШИМ (Меандр/SIN)
Обратная связь
—
нет
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
PEAK, A
—
5.6
Напряжение DC, В
—
18-48
Поддерживаемые двигатели, Nema
—
24
Тип питания
—
Постоянный (DC)
Обратная связь
—
нет
Управление: импульсы PUL/DIR.
Обратная связь: нет, разомкнутый контур.
Интерфейс: RS-485/Modbus/EtherCAT для управления не заявлены.
Двигатель: двухфазный шаговый, типоразмер 60 мм.
Рабочий ток: 0,7–5,6 А, выходной ток.
Питание: 18–48 В DC.
Описание
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
PEAK, A
—
7.0
Напряжение AC, В
—
110-220
Поддерживаемые двигатели, Nema
—
52
Тип питания
—
Переменный (AC)
Обратная связь
—
нет
Управление: импульсы PUL/DIR.
Обратная связь: нет, разомкнутый контур.
Интерфейс: RS-485/Modbus/EtherCAT для управления не заявлены.
Двигатель: двухфазный шаговый, типоразмер 130 мм.
Рабочий ток: до 7,0 А, пиковый ток.
Питание: 110–220 В AC.
Описание
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
PEAK, A
—
7.2
Напряжение AC, В
—
110-220
Поддерживаемые двигатели, Nema
—
34, 42
Тип питания
—
Переменный (AC)
Обратная связь
—
нет
Управление: импульсы PUL/DIR или дискретные входы.
Обратная связь: нет, разомкнутый контур.
Интерфейс: RS-485/Modbus/EtherCAT для управления не заявлены.
Двигатель: двухфазный шаговый, типоразмер 86/110 мм.
Рабочий ток: до 7,2 А, пиковый ток.
Питание: 110–220 В AC.
Описание
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

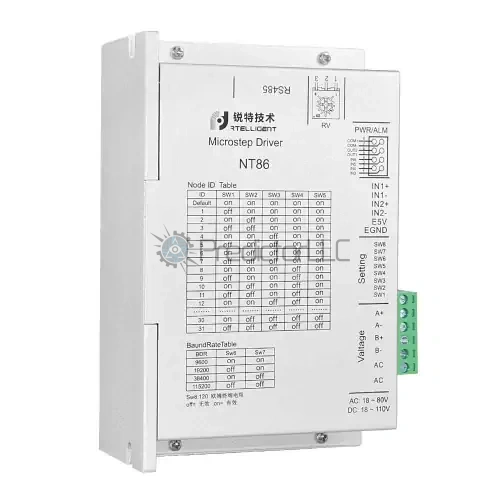

PEAK, A
—
8.0
Напряжение AC, В
—
18-80
Напряжение DC, В
—
24-110
Поддерживаемые двигатели, Nema
—
34
Тип питания
—
Переменный (AC), Постоянный (DC)
Протокол управления драйвером
—
MODBUS RTU
Управление: импульсы PUL/DIR, дискретные входы или шина.
Обратная связь: режим без энкодера или замкнутый контур по энкодеру.
Интерфейс: RS-485, Modbus RTU.
Двигатель: двухфазный шаговый, типоразмер 86 мм.
Рабочий ток: до 8,0 А, пиковый ток.
Питание: 18–80 В AC/24–110 В DC.
Описание
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
PEAK, A
—
6.0
Напряжение DC, В
—
18-50
Поддерживаемые двигатели, Nema
—
24
Тип питания
—
Постоянный (DC)
Протокол управления драйвером
—
MODBUS RTU
Управление: импульсы PUL/DIR, дискретные входы или шина.
Обратная связь: режим без энкодера или замкнутый контур по энкодеру.
Интерфейс: RS-485, Modbus RTU.
Двигатель: двухфазный шаговый, типоразмер 60 мм.
Рабочий ток: до 6,0 А, пиковый ток.
Питание: 18–50 В DC.
Описание
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
PEAK, A
—
6.0
Напряжение DC, В
—
18-50
Поддерживаемые двигатели, Nema
—
24
Тип питания
—
Постоянный (DC)
Протокол управления драйвером
—
MODBUS TCP/IP
Обратная связь
—
да
Управление: Modbus TCP или внешние импульсы PUL/DIR (IN1/IN2); дискретные I/O.
Обратная связь: есть, по энкодеру двигателя.
Интерфейс: Ethernet, Modbus TCP.
Двигатель: двухфазный шаговый, типоразмер 60 мм.
Рабочий ток: 0,5–6,0 А, выходной ток.
Питание: 18–50 В DC.
Описание
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
PEAK, A
—
6.0
Напряжение DC, В
—
18-50
Поддерживаемые двигатели, Nema
—
24
Тип питания
—
Постоянный (DC)
Протокол управления драйвером
—
MODBUS TCP/IP
Обратная связь
—
нет
Управление: Modbus TCP или внешние импульсы PUL/DIR (IN1/IN2); дискретные I/O.
Обратная связь: нет, разомкнутый контур.
Интерфейс: Ethernet, Modbus TCP.
Двигатель: двухфазный шаговый, типоразмер 60 мм.
Рабочий ток: 0,5–6,0 А, выходной ток.
Питание: 18–50 В DC.
Описание
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
PEAK, A
—
7.2
Напряжение AC, В
—
18-80
Напряжение DC, В
—
24-100
Поддерживаемые двигатели, Nema
—
34
Тип питания
—
Переменный (AC), Постоянный (DC)
Протокол управления драйвером
—
ETHERCAT
Обратная связь
—
да
Управление: сетевая шина.
Обратная связь: есть, по энкодеру двигателя.
Интерфейс: EtherCAT.
Двигатель: двухфазный шаговый, типоразмер 86 мм.
Рабочий ток: до 7,2 А, пиковый ток.
Питание: 18–80 В AC/24–100 В DC.
Описание
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.

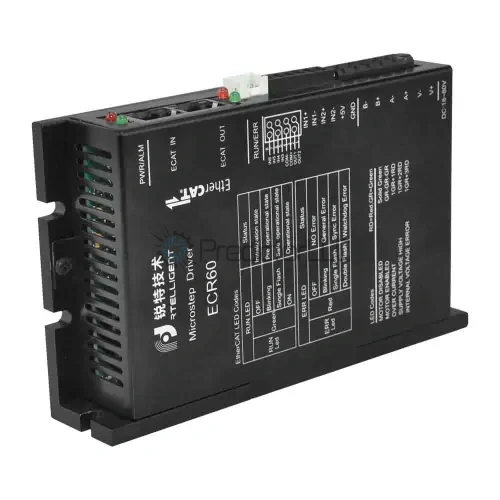

PEAK, A
—
6.0
Напряжение DC, В
—
18-80
Поддерживаемые двигатели, Nema
—
23, 24
Тип питания
—
Постоянный (DC)
Протокол управления драйвером
—
ETHERCAT
Обратная связь
—
да
Управление: сетевая шина.
Обратная связь: есть, по энкодеру двигателя.
Интерфейс: EtherCAT.
Двигатель: двухфазный шаговый, типоразмер 57/60 мм.
Рабочий ток: до 6,0 А, пиковый ток.
Питание: 18–80 В DC.
Описание
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
PEAK, A
—
7.2
Напряжение AC, В
—
18-80
Тип питания
—
Переменный (AC)
Протокол управления драйвером
—
ETHERCAT
Обратная связь
—
нет
Управление: сетевая шина.
Обратная связь: нет, разомкнутый контур.
Интерфейс: EtherCAT.
Двигатель: двухфазный шаговый, фланец до 86 мм.
Рабочий ток: до 7,2 А, пиковый ток.
Питание: 18–80 В AC.
Описание
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
PEAK, A
—
6.0
Напряжение DC, В
—
18-80
Поддерживаемые двигатели, Nema
—
23, 24
Тип питания
—
Постоянный (DC)
Протокол управления драйвером
—
ETHERCAT
Обратная связь
—
нет
Управление: сетевая шина.
Обратная связь: нет, разомкнутый контур.
Интерфейс: EtherCAT.
Двигатель: двухфазный шаговый, типоразмер 57/60 мм.
Рабочий ток: до 6,0 А, пиковый ток.
Питание: 18–80 В DC.
Описание
Написать нам
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа.
В разделе представлены драйверы шаговых двигателей SHENLI и Rtelligent: импульсные, с управлением от дискретных входов и с промышленными сетевыми интерфейсами. Есть исполнения для работы с энкодером и без обратной связи, а также многоосевые модели.
Как выбрать драйвер
Сверьте число фаз и типоразмер двигателя, питание AC или DC, рабочий и пиковый фазный ток. Затем выберите способ управления: импульсы, входы/выходы, Modbus RTU, Modbus TCP, CANopen или EtherCAT. Уровень входных сигналов и наличие обратной связи проверяйте по точному обозначению модели и инструкции: у близких исполнений они могут различаться.
Документация и стоимость
В карточках Rtelligent размещены заводские инструкции, программное обеспечение и габаритные чертежи, когда подтверждена их применимость к модели. Для части моделей указана справочная цена покупки в Китае «от» без доставки и таможенных платежей. Стоимость поставки в Россию рассчитывается по запросу с учётом доставки, пошлин и НДС.
