Характеристики и подбор
| Обратная связь | режим без энкодера или замкнутый контур по энкодеру |
|---|---|
| Промышленный интерфейс | RS-485, Modbus RTU |
| Рабочий ток | до 6,0 А, пиковый ток |
| Назначение | Шаговый драйвер со встроенным управлением движением |
| Совместимый двигатель | двухфазный шаговый, типоразмер 60 мм |
| Управление | импульсное управление, дискретные входы и RS-485 |
| Питание | 18–50 В DC |
| Пиковый ток | 6,0 А |
| Габариты | 118 × 76 × 33 мм |
| Интерфейс настройки | RS485 |
Особенности применения
- Встроенные функции позиционирования, задания скорости и поиска исходного положения допускают управление от ПЛК и дискретных входов.
- Обмен по RS-485/Modbus RTU; в каталоге указана скорость до 115 200 бод.
Подключение и настройка
- Встроенный контроллер выполняет движение с постоянной скоростью, позиционирование, последовательность позиций и поиск исходного положения.
- Возможна работа от дискретных входов или сетевых команд; параметры задаются для конкретного двигателя.
- Подключение двигателя с энкодером позволяет включить замкнутый контур; без энкодера доступен открытый.
- При подборе обмоток двигателя учитывайте пиковое ограничение драйвера 6,0 А.
Разъёмы, импульсный тракт и DIP-переключатели
NT60/NT86 принимают команды по RS485 / Modbus RTU и внешние импульсы PUL/DIR. Для импульсов и направления предпочтительны дифференциальные входы IN1±/IN2± (5 В). При сигнале 24 В на этих входах руководство требует внешний последовательный резистор 2 кОм. Также показана схема импульсного управления через IN3/IN4 24 В с общим анодом COM+.
| Группа | Контакты | Назначение |
|---|---|---|
| Импульсы | IN1+, IN1− | PUL, дифференциальный вход 5 В; в замкнутом контуре — фаза A энкодера |
| Направление | IN2+, IN2− | DIR, дифференциальный вход 5 В; в замкнутом контуре — фаза B энкодера |
| Импульсы 24 В | IN3 | Альтернативный однотактный импульсный вход |
| Направление 24 В | IN4 | Альтернативный однотактный вход направления |
| Общий входов 24 В | COM+ | Общий анод IN3–IN6 |
| Дискретные входы | IN5, IN6 | Программируемые входы для хода, скорости или позиции |

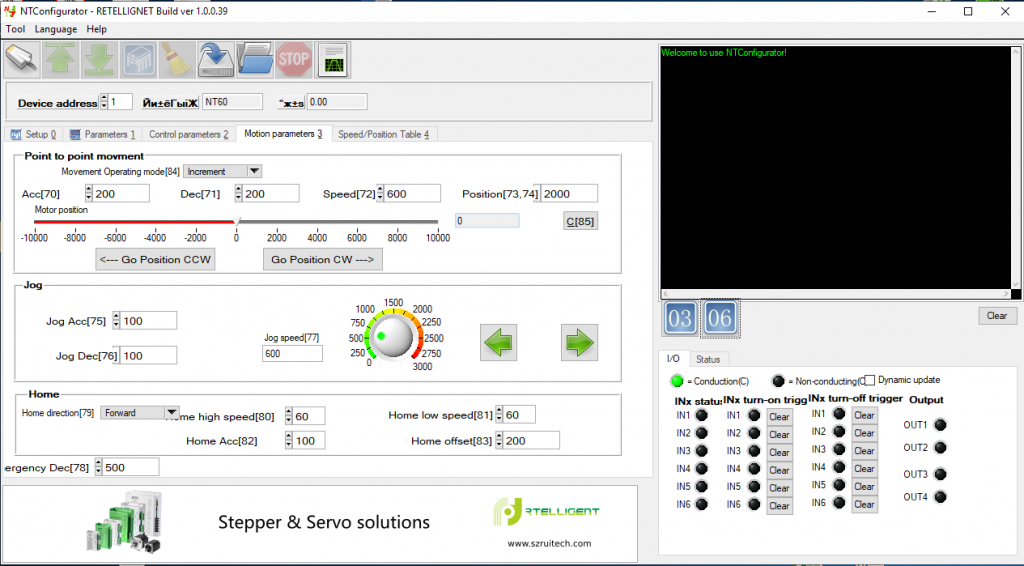

| Дискретные выходы | OUT1, OUT2 | Два оптоизолированных выхода; назначение меняется через NTConfigurator |
| Мотор | A+, A−, B+, B− | Две обмотки шагового двигателя |
| Связь | RS485 | Modbus RTU; два разъёма для соединения нескольких узлов |
В замкнутом контуре IN1± и IN2± используются для энкодера двигателя. Для внешних импульсов в такой схеме следует использовать предусмотренные IN3/IN4 по инструкции и проверить режим настройки драйвера.
DIP-переключатели Modbus RTU
| Переключатели | Назначение |
|---|---|
| SW1–SW5 | Адрес 1–31: ON = 0, OFF = 1; веса SW1…SW5 — 1, 2, 4, 8, 16. |
| SW6–SW7 | Скорость обмена по таблице ниже. |
| SW8 | Терминирующий резистор 120 Ом: OFF — отключён, ON — подключён. |
| Скорость, бит/с | SW6 | SW7 |
|---|---|---|
| 9600 | ON | ON |
| 19200 | OFF | ON |
| 38400 | ON | OFF |
| 115200 | OFF | OFF |
Источник: локальная инструкция производителя NT60, разделы 1.4 и 2.4.2.
