Серводвигатель RTELLIGENT RSM-M13G6025A
1500 Вт · 6 Н·м · 2500 об/мин. Фланец 130 мм.
RSM-M13G6025A
Магнитный многооборотный абсолютный, 17 бит (G).
При заказе из Китая — цена по запросуПоставка в Россию с НДС — по запросу.
Магнитное исполнение не предлагаем для осей ЧПУ станков. Для них выбирайте оптический энкодер L, 23 бита. Выбрать оптическое исполнение L
Варианты энкодера
| Энкодер | Артикул | Применение |
|---|---|---|
| J · магнитный однооборотный, 17 бит | RSM-M13J6025A | Общая автоматизация; для осей ЧПУ выбирайте L |
| G · магнитный многооборотный, 17 бит | RSM-M13G6025A | Общая автоматизация; для осей ЧПУ выбирайте L |
| L · оптический многооборотный, 23 бита | RSM-M13L6025A | Оси ЧПУ станков |
Основные характеристики
| Параметр | Значение |
|---|---|
| Мощность | 1500 Вт |
| Номинальное напряжение | 220 В |
| Номинальный ток | 6 А |
| Номинальный момент | 6 Н·м |
| Максимальный момент | 18 Н·м |
| Номинальная скорость | 2500 об/мин |
| Максимальная скорость | 4000 об/мин |
| Энкодер | Магнитный многооборотный абсолютный, 17 бит (G) |
Электрические и механические параметры
| Параметр | Значение |
|---|---|
| Противо-ЭДС | 65 В / 1000 об/мин |
| Сопротивление обмотки, 20 °C | 1,21 Ом |
| Индуктивность обмотки, 20 °C | 3,87 мГн |
| Число пар полюсов | 4 |

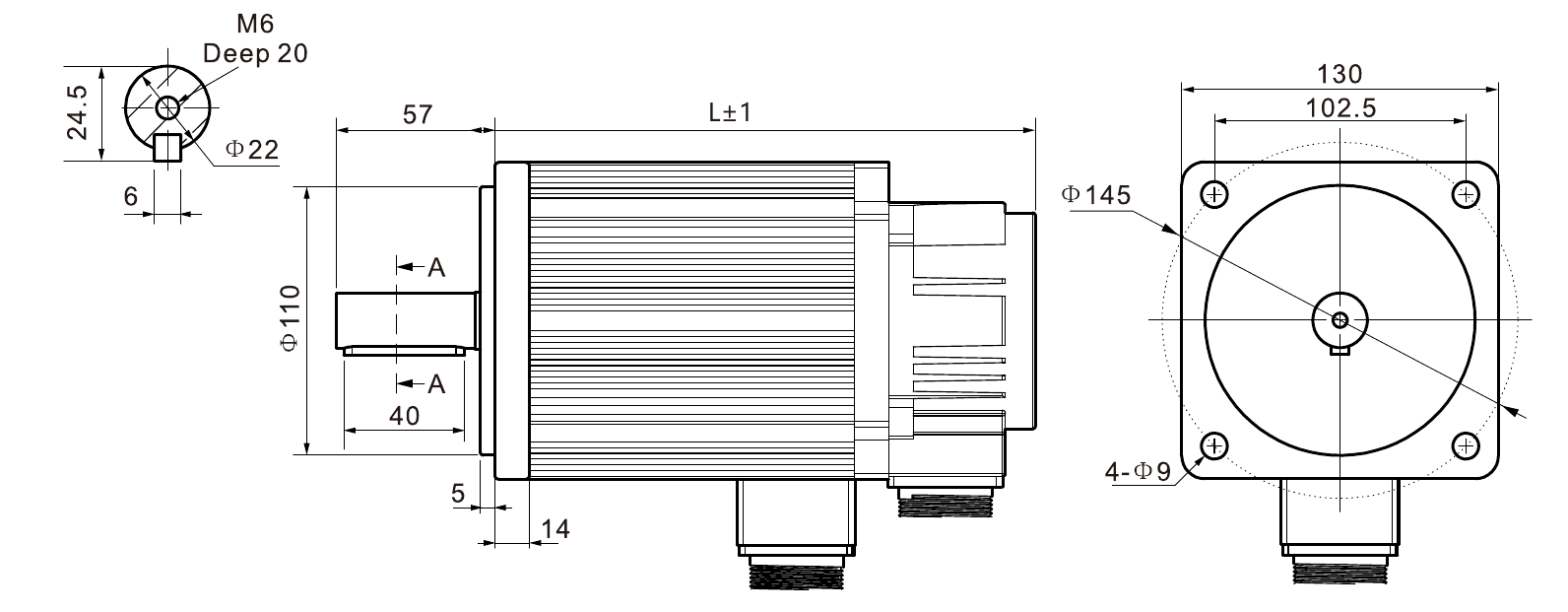

| Фланец | 130 мм |
| Длина корпуса L | 179 мм |
| Масса | 7,4 кг |
Удерживающий тормоз · исполнение −Z
| Параметр | Значение |
|---|---|
| Напряжение питания | 24 В DC |
Подбор привода
Исполнения по диапазону мощности, номинальному току и напряжению. Энкодер и параметры системы уточняют при подборе.
