RSMA-A
Серводвигатель RTELLIGENT RSMA-M10J3230A
1000 Вт · 3,18 Н·м · 3000 об/мин. Фланец 100 мм.
RSMA-M10J3230A
Магнитный однооборотный абсолютный, 17 бит (J). Опции серии: многооборотный магнитный энкодер 17 бит и оптический абсолютный энкодер 23 бита.
При заказе из Китая — цена по запросуПоставка в Россию с НДС — по запросу.
Магнитное исполнение не предлагаем для осей ЧПУ станков. Для них выбирайте оптический энкодер L, 23 бита. Выбрать оптическое исполнение L
Варианты энкодера
| Энкодер | Артикул | Применение |
|---|---|---|
| J · магнитный однооборотный, 17 бит | RSMA-M10J3230A | Общая автоматизация; для осей ЧПУ выбирайте L |
| G · магнитный многооборотный, 17 бит | RSMA-M10G3230A | Общая автоматизация; для осей ЧПУ выбирайте L |
| L · оптический многооборотный, 23 бита | RSMA-M10L3230A | Оси ЧПУ станков |
Основные характеристики
| Параметр | Значение |
|---|---|
| Мощность | 1000 Вт |
| Номинальное напряжение | 220 В |
| Номинальный ток | 7 А |
| Номинальный момент | 3,18 Н·м |
| Максимальный момент | 9,54 Н·м |
| Номинальная скорость | 3000 об/мин |
| Максимальная скорость | 6000 об/мин |
| Энкодер | Магнитный однооборотный абсолютный, 17 бит (J) |
| Подключение | Круглые разъёмы |
Электрические и механические параметры
| Параметр | Значение |
|---|---|
| Противо-ЭДС | 30 В / 1000 об/мин |
| Сопротивление обмотки, 20 °C | 0,46 Ом |
| Индуктивность обмотки, 20 °C | 4,6 мГн |
| Число пар полюсов | 5 |
| Момент инерции ротора | 2,26 × 10⁻⁴ кг·м² |

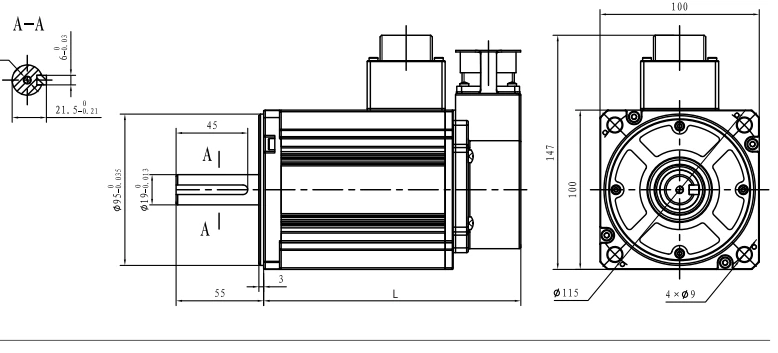

| Фланец | 100 мм |
| Длина корпуса L | 142,5 мм |
| Масса | 4 кг |
Подбор привода
Исполнения по диапазону мощности, номинальному току и напряжению. Энкодер и параметры системы уточняют при подборе.
Кабели подключения
Кабельное исполнение уточняют по разъёмам заказанного двигателя.
