Серводвигатель RTELLIGENT RSMA-M11J5430A
1700 Вт · 5,4 Н·м · 3000 об/мин. Фланец 110 мм.
RSMA-M11J5430A
Магнитный однооборотный абсолютный, 17 бит (J). Опции серии: многооборотный магнитный энкодер 17 бит и оптический абсолютный энкодер 23 бита.
При заказе из Китая — цена по запросуПоставка в Россию с НДС — по запросу.
Магнитное исполнение не предлагаем для осей ЧПУ станков. Для них выбирайте оптический энкодер L, 23 бита. Выбрать оптическое исполнение L
Варианты энкодера
| Энкодер | Артикул | Применение |
|---|---|---|
| J · магнитный однооборотный, 17 бит | RSMA-M11J5430A | Общая автоматизация; для осей ЧПУ выбирайте L |
| G · магнитный многооборотный, 17 бит | RSMA-M11G5430A | Общая автоматизация; для осей ЧПУ выбирайте L |
| L · оптический многооборотный, 23 бита | RSMA-M11L5430A | Оси ЧПУ станков |
Основные характеристики
| Параметр | Значение |
|---|---|
| Мощность | 1700 Вт |
| Номинальное напряжение | 220 В |
| Номинальный ток | 8,4 А |
| Номинальный момент | 5,4 Н·м |
| Максимальный момент | 16,2 Н·м |
| Номинальная скорость | 3000 об/мин |
| Максимальная скорость | 4000 об/мин |
| Энкодер | Магнитный однооборотный абсолютный, 17 бит (J) |
| Подключение | Круглые разъёмы |
Электрические и механические параметры
| Параметр | Значение |
|---|---|
| Противо-ЭДС | 41,5 В / 1000 об/мин |
| Сопротивление обмотки, 20 °C | 0,62 Ом |
| Индуктивность обмотки, 20 °C | 3,4 мГн |
| Число пар полюсов | 5 |
| Момент инерции ротора | 0,718 × 10⁻³ кг·м² |

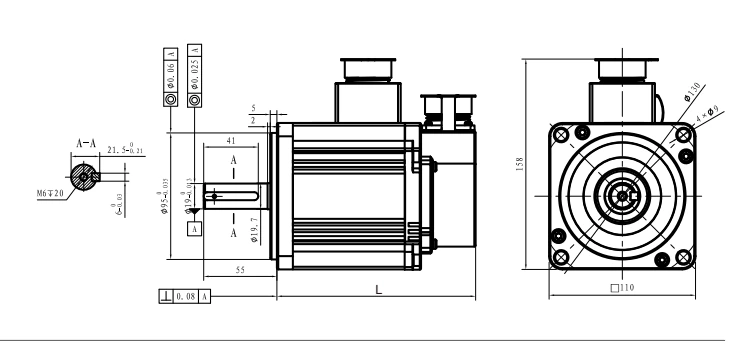

| Фланец | 110 мм |
| Длина корпуса L | 159,3 мм |
| Масса | 5,1 кг |
Подбор привода
Исполнения по диапазону мощности, номинальному току и напряжению. Энкодер и параметры системы уточняют при подборе.
