RSNA · V3.1
Серводвигатель RTELLIGENT RSNA-M04L0330C
100 Вт · 0,32 Н·м · 3000 об/мин. Фланец 40 мм.
RSNA-M04L0330C
Оптический многооборотный абсолютный, 23 бита (L).
При заказе из Китая — от 7 176 ₽Без доставки и таможенных платежей. Поставка в Россию с НДС — по запросу.
Для осей ЧПУ станков выбирайте оптический энкодер L, 23 бита. Драйвер подбирается по напряжению, току и интерфейсу управления.
Варианты энкодера
| Энкодер | Артикул | Применение |
|---|---|---|
| J · магнитный однооборотный, 17 бит | RSNA-M04J0330C | Общая автоматизация; для осей ЧПУ выбирайте L |
| G · магнитный многооборотный, 17 бит | RSNA-M04G0330C | Общая автоматизация; для осей ЧПУ выбирайте L |
| L · оптический многооборотный, 23 бита | RSNA-M04L0330C | Оси ЧПУ станков |
Основные характеристики
| Параметр | Значение |
|---|---|
| Мощность | 100 Вт |
| Номинальное напряжение | 220 В |
| Номинальный ток | 1,3 А |
| Номинальный момент | 0,32 Н·м |
| Максимальный момент | 0,96 Н·м |
| Номинальная скорость | 3000 об/мин |
| Максимальная скорость | 6000 об/мин |
| Энкодер | Оптический многооборотный абсолютный, 23 бита (L) |
| Подключение | Кабельный вывод |
Электрические и механические параметры
| Параметр | Значение |
|---|---|
| Противо-ЭДС | 17,5 В / 1000 об/мин |
| Постоянная момента | 0,25 Н·м/А |
| Сопротивление обмотки, 20 °C | 13,16 Ом |
| Индуктивность обмотки, 20 °C | 13,14 мГн |
| Момент инерции ротора | 0,1 × 10⁻⁴ кг·м² |

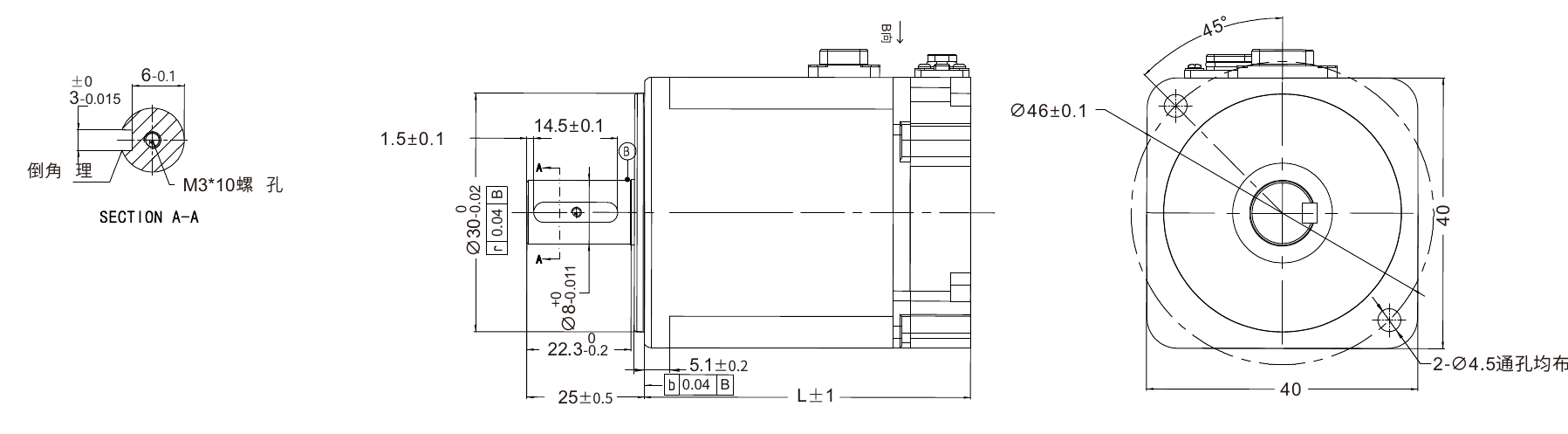

| Фланец | 40 мм |
| Длина корпуса L | 81,5 мм |
Удерживающий тормоз · исполнение −Z
| Параметр | Значение |
|---|---|
| Напряжение питания | 24 В DC |
Подбор привода
Исполнения по диапазону мощности, номинальному току и напряжению. Энкодер и параметры системы уточняют при подборе.
