Серводвигатель RTELLIGENT RSNA-M08J2430A
750 Вт · 2,4 Н·м · 3000 об/мин. Фланец 80 мм.
RSNA-M08J2430A
Магнитный однооборотный абсолютный, 17 бит (J). Опции серии: многооборотный магнитный энкодер 17 бит и оптический абсолютный энкодер 23 бита.
При заказе из Китая — цена по запросуПоставка в Россию с НДС — по запросу.
Магнитное исполнение не предлагаем для осей ЧПУ станков. Для них выбирайте оптический энкодер L, 23 бита. Выбрать оптическое исполнение L
Варианты энкодера
| Энкодер | Артикул | Применение |
|---|---|---|
| J · магнитный однооборотный, 17 бит | RSNA-M08J2430A | Общая автоматизация; для осей ЧПУ выбирайте L |
| G · магнитный многооборотный, 17 бит | RSNA-M08G2430A | Общая автоматизация; для осей ЧПУ выбирайте L |
| L · оптический многооборотный, 23 бита | RSNA-M08L2430A | Оси ЧПУ станков |
Основные характеристики
| Параметр | Значение |
|---|---|
| Мощность | 750 Вт |
| Номинальное напряжение | 220 В |
| Номинальный ток | 3,8 А |
| Максимальный ток | 11,4 А |
| Номинальный момент | 2,4 Н·м |
| Максимальный момент | 7,2 Н·м |
| Номинальная скорость | 3000 об/мин |
| Максимальная скорость | 6000 об/мин |
| Энкодер | Магнитный однооборотный абсолютный, 17 бит (J) |
| Подключение | Кабельный вывод |
Электрические и механические параметры
| Параметр | Значение |
|---|---|
| Противо-ЭДС | 38,5 В / 1000 об/мин |
| Постоянная момента | 0,6 Н·м/А |
| Сопротивление обмотки, 20 °C | 1,33 Ом |
| Индуктивность обмотки, 20 °C | 5,6 мГн |
| Число пар полюсов | 5 |

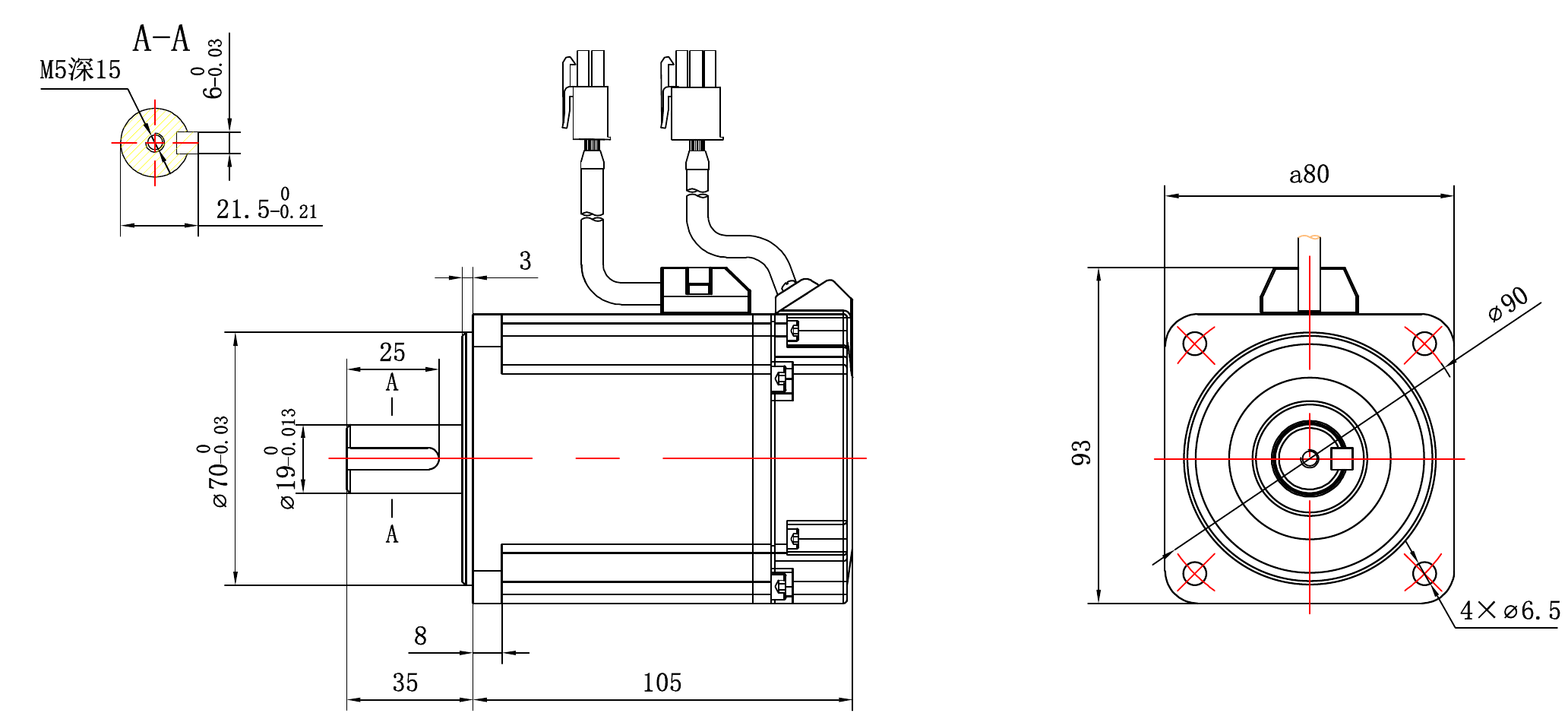

| Фланец | 80 мм |
| Длина корпуса L | 105 мм |
| Масса | 2,5 кг |
Удерживающий тормоз · исполнение −Z
| Параметр | Значение |
|---|---|
| Напряжение питания | 24 В DC ±10% |
| Удерживающий момент | 2,4 Н·м |
| Время притяжения якоря | 60 мс |
| Время отпускания якоря | 40 мс |
| Угловой люфт | 1,7° |
Подбор привода
Исполнения по диапазону мощности, номинальному току и напряжению. Энкодер и параметры системы уточняют при подборе.
