Серия IDV · 48 В DC
Интегрированный сервопривод RTELLIGENT IDV750
750 Вт · 2,39 Н·м · 3000 об/мин. Фланец 80 мм.
При заказе из Китая — цена по запросуПоставка в Россию с НДС — по запросу.
Основные характеристики
| Параметр | Значение |
|---|---|
| Номинальная мощность | 750 Вт |
| Номинальное питание | 48 В DC |
| Номинальный ток | 16,5 А |
| Пиковый ток | 40,7 А |
| Номинальный момент | 2,39 Н·м |
| Номинальная скорость | 3000 об/мин |
| Максимальная скорость | 5000 об/мин |
Конструкция и управление
| Параметр | Значение |
|---|---|
| Фланец | 80 мм |
| Длина корпуса L | 109 мм |
| Энкодер | Встроенный магнитный, 17 бит |
| Управление | Импульсы / направление, RS485 |
| Импульсный вход | 5 В, дифференциальный вход |

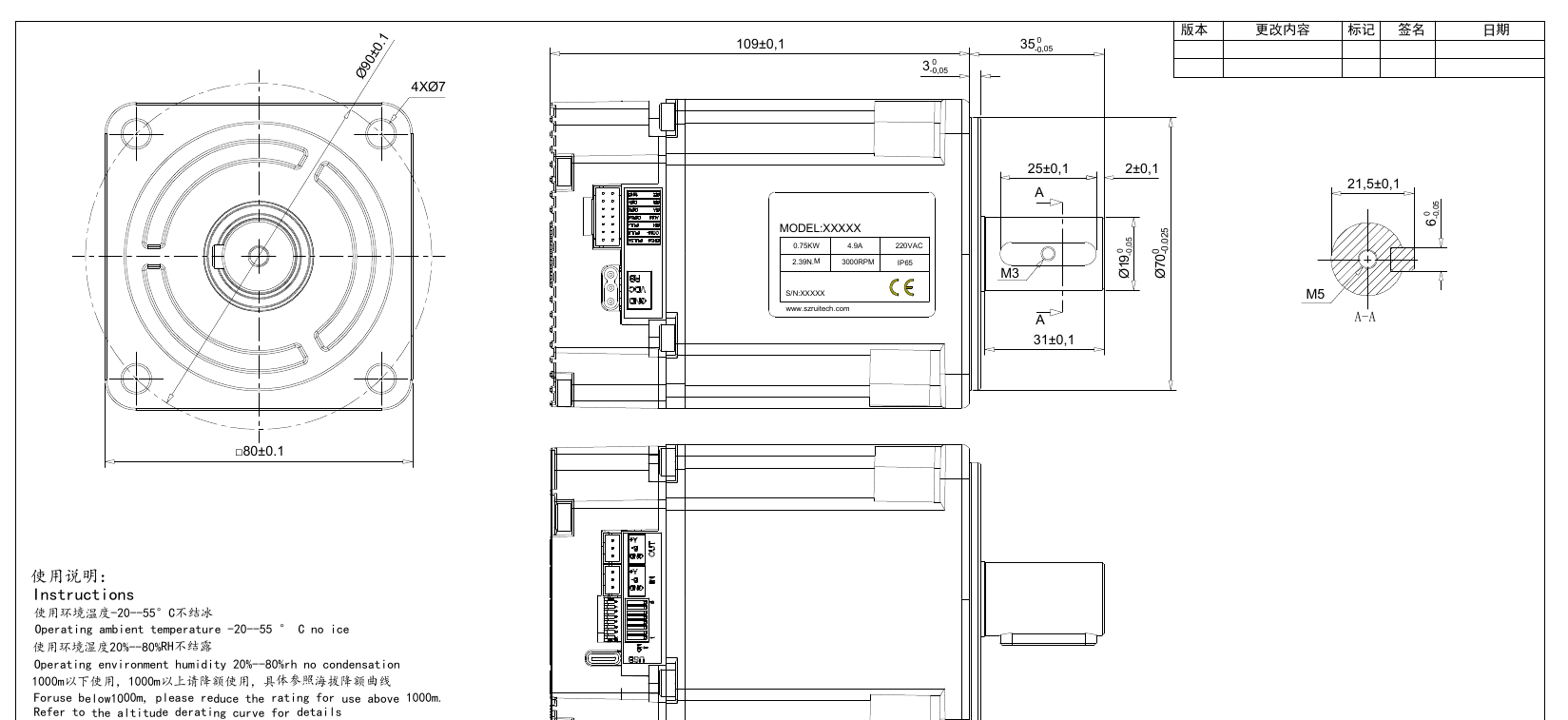

Габаритный чертёж
Документы, 3D-модель и ПО
Габаритный чертёжPDF · документ производителя3D-модельSTEP · геометрия производителяРуководство серии IDVPDF · версия 3.3RTServoZIP · настройка сервопривода · версия 4.71Каталог RTELLIGENTPDF · сводная таблица IDV
В чертеже IDV750 изображён шильдик с «220VAC»; таблица характеристик на том же листе и каталог производителя указывают питание 48 В DC.
