Серия RX · программируемый контроллер

ПЛК RTELLIGENT RX3U

Компактный импульсный ПЛК с тремя высокоскоростными осями и вариантами транзисторных или релейных выходов.

Исполнения: RX3U-32MR, RX3U-32MT

При заказе из Китая — от 9 360 ₽ (RX3U-32MT)RX3U-32MR — от 10 608 ₽. Без доставки и таможенных платежей. Поставка в Россию с НДС — по запросу.

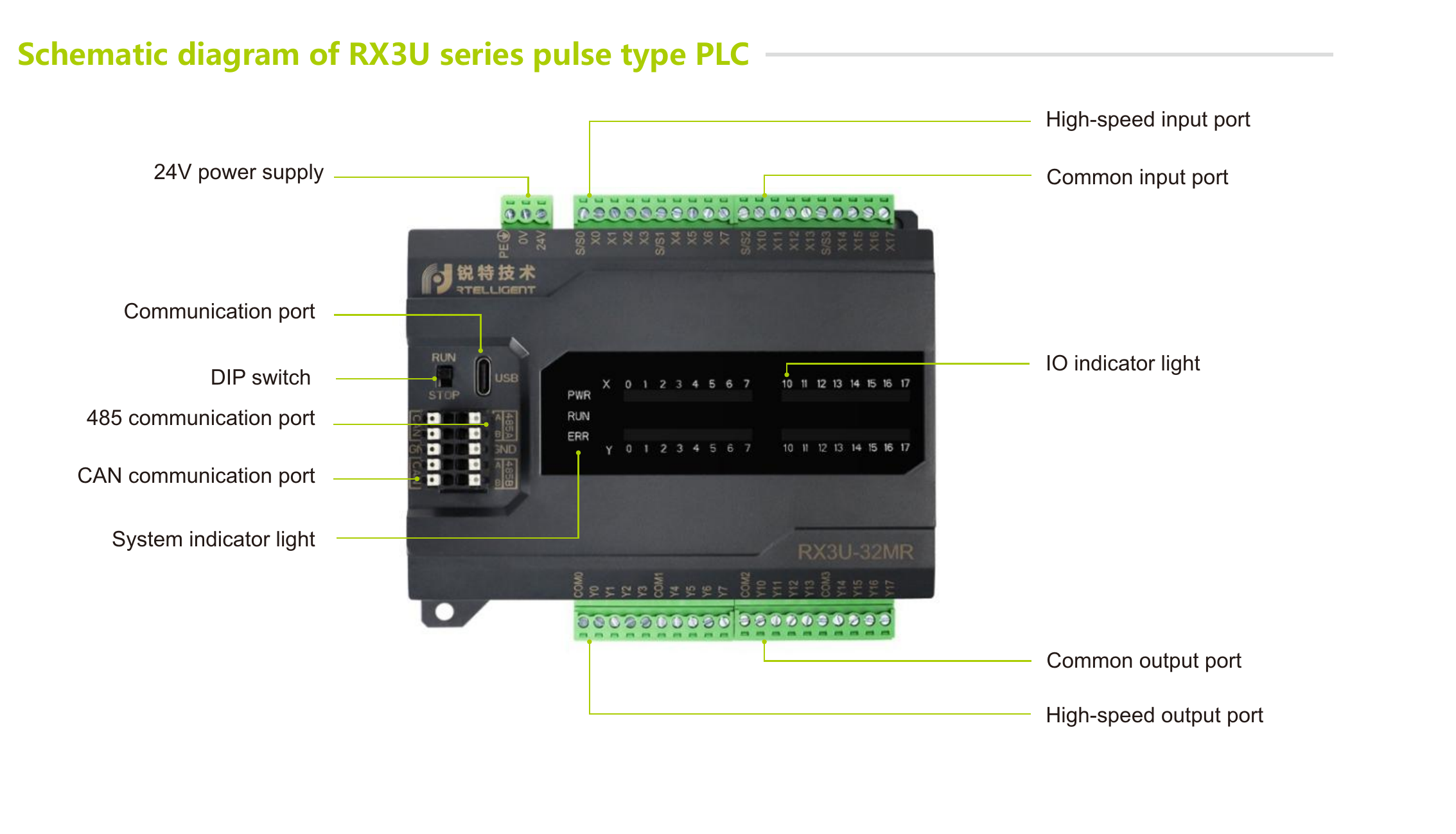

Возможности контроллера

Три высокоскоростные оси до 150 кГц и поддержка интерполяции. Для импульсного управления приводами используется транзисторное исполнение RX3U-32MT.

Подключение к компьютеру через встроенный USB Type-C. Работа в GX Developer 8.86 или GX Works2; система команд совместима с Mitsubishi FX3U.

Два интерфейса RS485. Поддержка интерфейсного протокола Mitsubishi для обмена данными с сенсорными панелями оператора.

RX3U-32MT: 16 транзисторных выходов NPN до 0,5 А на точку. RX3U-32MR: 16 релейных выходов до 2 А на точку. Локальное расширение I/O не предусмотрено.

Параметр	Значение
Высокоскоростной импульсный вход	3 оси, 150 кГц
Высокоскоростной импульсный выход	6 каналов по 60 кГц либо 2 канала AB по 30 кГц
Локальное расширение	Нет

Параметр	Значение
Диапазон напряжения питания	20,4–28,8 В DC
Тип дискретных входов	Биполярные NPN/PNP; высокоскоростной счёт — только с общим анодом (S/S = 24 В)
Развязка входов	Оптронная
Входное сопротивление	2.4 кОм
Фильтр входов	0–60 мс; по умолчанию 10 мс
Изоляция полевой и логической групп	Испытательное напряжение 500 В AC, 1 минута

Параметр	Значение
Выходы	16 точек NPN
Максимальный ток	0.5 А на точку
Напряжение выходной цепи	24 В DC
Развязка выходов	Оптронная
Время включения	Высокоскоростные выходы — 10 мкс; остальные — 0,5 мс
Общий вывод	COM подключается к отрицательному полюсу

Параметр	Значение
Выходы	16 релейных точек
Максимальный ток	2 А на точку
Напряжение выходной цепи	24–220 В DC/AC
Развязка выходов	Механическая, релейная
Время включения	Около 10 мс
Тип контактов	Нормально разомкнутые сухие контакты; COM допускает обе полярности

Параметр	Значение
Совместимость системы команд	Mitsubishi FX3U
Подключение для программирования	Встроенный USB Type-C
Связь с панелью оператора	RS485, интерфейсный протокол Mitsubishi
Количество интерфейсов RS485	2 порта
