Серия RX · программируемый контроллер

ПЛК RTELLIGENT RX8U-32MT

Компактный импульсный ПЛК с восемью каналами высокоскоростного входа и расширением I/O.

Исполнения: RX8U-32MT

При заказе из Китая — от 10 920 ₽Без доставки и таможенных платежей. Поставка в Россию с НДС — по запросу.

Возможности контроллера

Восемь высокоскоростных каналов: четыре до 200 кГц и четыре до 60 кГц. Поддержка интерполяции для задач управления движением.

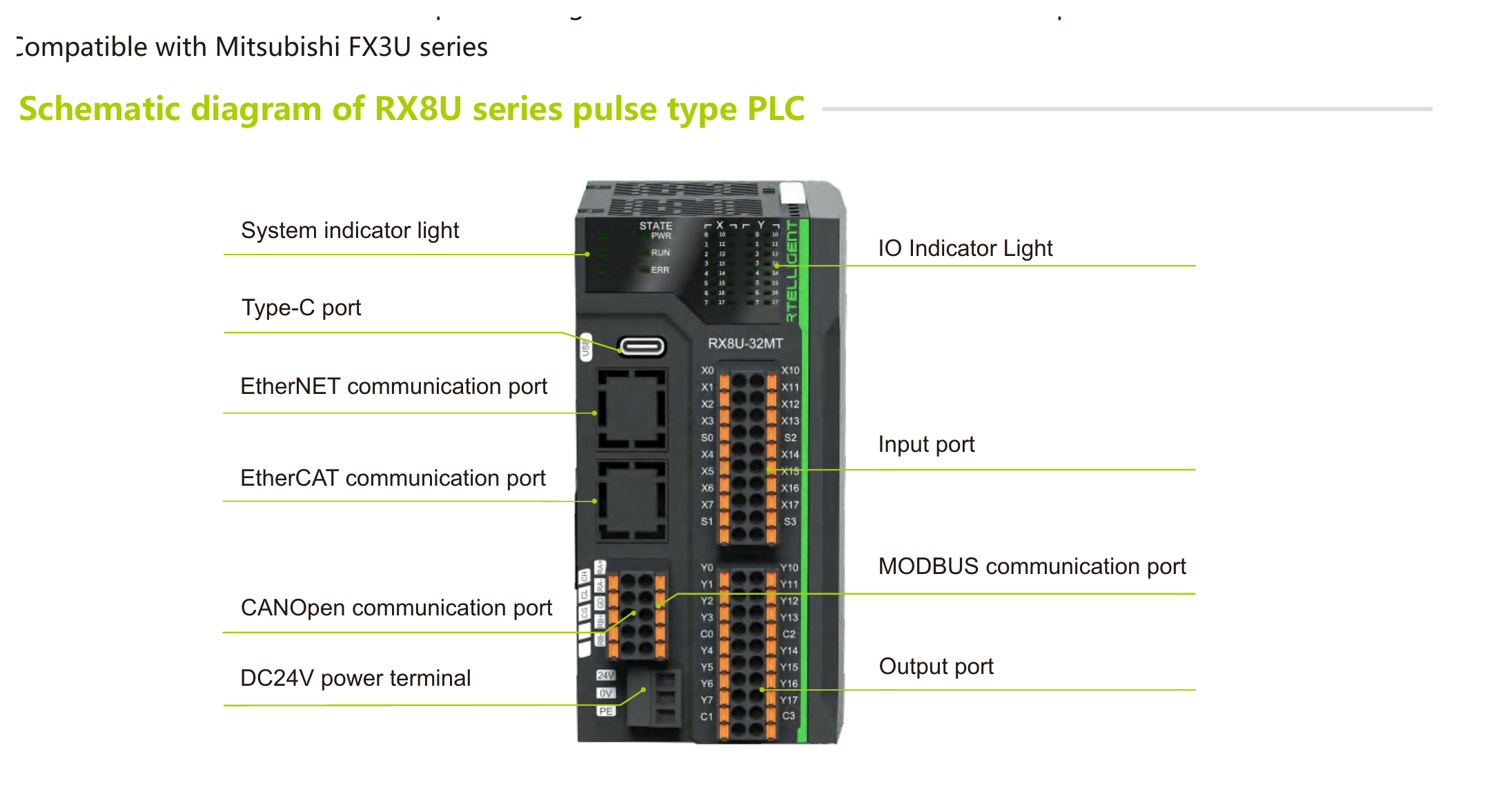

Подключение к компьютеру через встроенный USB Type-C. Работа в GX Developer 8.86 или GX Works2; система команд совместима с Mitsubishi FX3U.

Два интерфейса RS485. Поддержка интерфейсного протокола Mitsubishi для обмена данными с сенсорными панелями оператора.

16 дискретных входов и 16 транзисторных выходов NPN. RX8U позволяет подключить до восьми локальных модулей I/O серии Rtelligent.

Параметр	Значение
Высокоскоростной импульсный вход	4 оси по 200 кГц и 4 оси по 60 кГц
Высокоскоростной импульсный выход	6 каналов по 60 кГц либо 2 канала AB по 30 кГц и 1 канал AB по 10 кГц
Локальное расширение	8 модулей I/O

Параметр	Значение
Диапазон напряжения питания	20,4–28,8 В DC
Тип дискретных входов	Биполярные NPN/PNP; высокоскоростной счёт — только с общим анодом (S/S = 24 В)
Развязка входов	Оптронная
Входное сопротивление	2.4 кОм
Фильтр входов	0–60 мс; по умолчанию 10 мс
Изоляция полевой и логической групп	Испытательное напряжение 500 В AC, 1 минута

Параметр	Значение
Выходы	16 точек NPN
Максимальный ток	0.5 А на точку
Напряжение выходной цепи	24 В DC
Развязка выходов	Оптронная
Время включения	Высокоскоростные выходы — 10 мкс; остальные — 0,5 мс
Общий вывод	COM подключается к отрицательному полюсу

Параметр	Значение
Совместимость системы команд	Mitsubishi FX3U
Подключение для программирования	Встроенный USB Type-C
Связь с панелью оператора	RS485, интерфейсный протокол Mitsubishi
Количество интерфейсов RS485	2 порта
