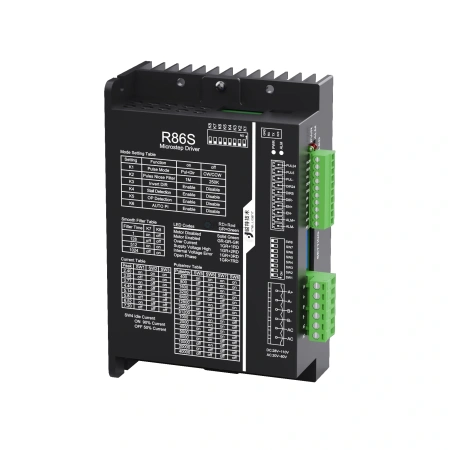

Характеристики и подбор
| Обратная связь | нет, разомкнутый контур |
|---|---|
| Промышленный интерфейс | RS-485/Modbus/EtherCAT для управления не заявлены |
| Рабочий ток | 2,4–7,2 А, выходной ток |
| Назначение | Шаговый драйвер с импульсным управлением |
| Совместимый двигатель | двухфазный шаговый, типоразмер 86 мм |
| Управление | импульсное управление |
| Питание | 20–80 В AC/28–110 В DC |
| Пиковый ток | 7,2 А |
| Диапазон тока | 2,4–7,2 А |
| Микрошаг | 400–51 200 и программируемые значения до 40 000 имп./об. |
| Уровень импульсной команды | 5/24 В |
| Интерфейс настройки | TTL |
Особенности применения
- Отдельные клеммы импульсных команд 5 и 24 В; режимы PUL/DIR, CW/CCW и QEP выбираются настройкой.
- Переключатели SW1–SW3 задают пиковый рабочий ток, SW4 — ток удержания, SW5–SW8 — число импульсов на оборот.
- Предусмотрен аппаратный выход аварии; у R28S и R42S его нет.
Настройка тока и микрошага
Установка пикового тока, А
| Ток, А | SW1 | SW2 | SW3 |
|---|---|---|---|
| 2,4 | ON | ON | ON |
| 3,1 | OFF | ON | ON |
| 3,7 | ON | OFF | ON |
| 4,4 | OFF | OFF | ON |
| 5,1 | ON | ON | OFF |
| 5,8 | OFF | ON | OFF |
| 6,5 | ON | OFF | OFF |
| 7,2 | OFF | OFF | OFF |
SW4: OFF — ток удержания 50% от рабочего; ON — 90%.
Импульсов на оборот
| Имп./об. | SW5 | SW6 | SW7 | SW8 |
|---|---|---|---|---|
| 400 | ON | ON | ON | ON |
| 800 | OFF | ON | ON | ON |
| 1600 | ON | OFF | ON | ON |
| 3200 | OFF | OFF | ON | ON |
| 6400 | ON | ON | OFF | ON |
| 12800 | OFF | ON | OFF | ON |
| 25600 | ON | OFF | OFF | ON |
| 51200 | OFF | OFF | OFF | ON |
| 1000 | ON | ON | ON | OFF |
| 2000 | OFF | ON | ON | OFF |
| 4000 | ON | OFF | ON | OFF |
| 5000 | OFF | OFF | ON | OFF |
| 8000 | ON | ON | OFF | OFF |
| 10000 | OFF | ON | OFF | OFF |
| 20000 | ON | OFF | OFF | OFF |
| 40000 | OFF | OFF | OFF | OFF |
Индикация состояния
| Светодиод | Значение |
|---|---|
| зелёный постоянно | драйвер не разрешён; высокий уровень на EN |
| красный постоянно | останов двигателя |
| зелёный мигает | нормальная работа |
| 1 зелёный + 1 красный | перегрузка по току |
| 1 зелёный + 2 красных | превышение напряжения питания |
| 1 зелёный + 3 красных | ошибка внутреннего напряжения |
| 1 зелёный + 7 красных | обрыв фазы двигателя |
| 1 зелёный + 8 красных | пониженное напряжение питания |
Подключение и настройка
- SW1–SW3: восемь уровней пикового тока; конкретные положения переключателей приведены ниже.
- SW4: ток удержания 50% или 90% от установленного рабочего тока.
- SW5–SW8: шестнадцать настроек микрошага; режимы PUL/DIR, CW/CCW и QEP описаны в инструкции.
- У этого исполнения предусмотрены вход разрешения EN и выход аварии ALM.
- Выходной ток настраивается в пределах 2,4–7,2 А с учётом номинального тока двигателя.
Клеммы управления и расширенные DIP-настройки
Клеммы PUL24/DIR24 и PUL5/DIR5 позволяют подключать контроллеры с сигналами 24 В или 5 В без внешнего токоограничительного резистора. Допустимы однотактные и дифференциальные схемы, приведённые в инструкции.
| Цепь | Клеммы | Назначение |
|---|---|---|
| Импульсы, 24 В | PUL24, PUL− | Вход импульса для сигнала 24 В |
| Импульсы, 5 В | PUL5, PUL− | Вход импульса для сигнала 5 В |
| Направление, 24 В | DIR24, DIR− | Вход направления для сигнала 24 В |
| Направление, 5 В | DIR5, DIR− | Вход направления для сигнала 5 В |
| Разрешение | EN+, EN− | Оптоизолированный вход; высокий уровень отключает силовой каскад |
| Аварийный выход | ALM+, ALM− | Оптоизолированный выход OC, до 30 В DC и 100 мА |
| Двигатель | A+, A−, B+, B− | Подключение двух обмоток шагового двигателя |
| Отладка | 3V3, TX, RX, GND | Сервисный UART TTL 3,3 В для настройки; 3V3 не использовать как выход питания |
| Питание | AC, AC | Вход AC 20–80 В или DC 28–110 В по маркировке модели |
Переключатели K
| Переключатель | Настройка |
|---|---|
| K1 | ON — PUL/DIR; OFF — два импульса CW/CCW. После смены режима перезапустить питание. |
| K2 | ON — фильтр команд 1 МГц; OFF — 250 кГц. |
| K3 | Изменение направления вращения без перестановки фаз двигателя. |
| K4 | ON — обнаружение остановки ротора; OFF — отключено. |
| K5 | ON — контроль обрыва фазы; OFF — отключён. |
| K6 | ON — автоматическая настройка при включении; OFF — отключена. |
| K7–K8 | Сглаживание команд: ON/ON — 1; OFF/ON — 128; ON/OFF — 512; OFF/OFF — 1024 (шаг 50 мкс). |
SW1–SW3 задают пиковый ток, SW4 — ток удержания, SW5–SW8 — число импульсов на оборот; значения и положения SW приведены в таблицах выше. Источник: локальная инструкция Rtelligent R-S V4.2, разделы 4.1–4.5.
