Характеристики и подбор
| Обратная связь | нет, разомкнутый контур |
|---|---|
| Промышленный интерфейс | RS-485/Modbus/EtherCAT для управления не заявлены |
| Рабочий ток | до 7,2 А, пиковый ток |
| Пиковый ток | 7,2 А |
| Назначение | Шаговый драйвер с импульсным управлением |
| Совместимый двигатель | двухфазный шаговый, типоразмер 86 мм |
| Управление | импульсное управление и дискретные входы |
| Питание | 18–80 В AC/24–100 В DC |
| Интерфейс настройки | microUSB |
Особенности применения
- Запуск и остановка от дискретных сигналов без постоянного потока импульсов с ПЛК.
Подключение и настройка
- Микрошаг и контур тока с PID-регулированием уменьшают нагрев и низкоскоростной резонанс.
- Импульсный вход поддерживает PUL/DIR; доступные варианты двухимпульсной команды и микрошага уточняются в инструкции модели.
- В режиме дискретных входов драйвер формирует движение с S-образным разгоном и торможением; для совместимых исполнений скорость задаётся переключателями или потенциометром.
- При подборе обмоток двигателя учитывайте пиковое ограничение драйвера 7,2 А.

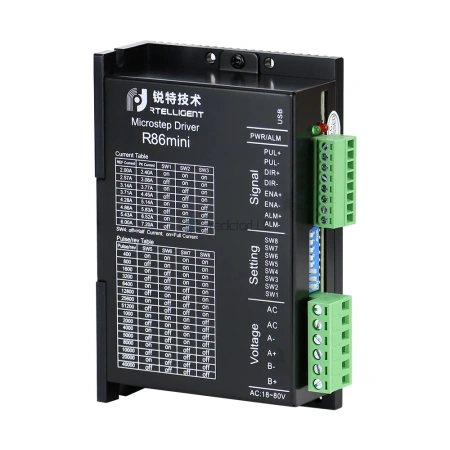

Клеммы и DIP-настройки R86mini
Заводской режим — внешние импульсы PUL/DIR. Через сервисное ПО доступен режим двух импульсов CW/CCW и переназначение входа ENA/IN3 и выхода ALM/OUT1.
| Цепь | Клеммы | Назначение |
|---|---|---|
| Импульсы / IN1 | PUL+, PUL− | Вход команды 5–24 В |
| Направление / IN2 | DIR+, DIR− | Вход направления 5–24 В |
| Разрешение / IN3 | ENA+, ENA− | По умолчанию отключает силовой каскад при активном уровне |
| Авария / OUT1 | ALM+, ALM− | Оптоизолированный выход с открытым коллектором; функция программируется |
| Двигатель | A+, A−, B+, B− | Две обмотки шагового двигателя |
| Питание | AC, AC | Вход AC/DC; диапазон указан в характеристиках модели |
| Настройка | Micro USB | Сервисное подключение к ПО производителя |
Пиковый ток, А
| Ток, А | SW1 | SW2 | SW3 |
|---|---|---|---|
| 2,40 | ON | ON | ON |
| 3,08 | OFF | ON | ON |
| 3,77 | ON | OFF | ON |
| 4,45 | OFF | OFF | ON |
| 5,14 | ON | ON | OFF |
| 5,83 | OFF | ON | OFF |
| 6,52 | ON | OFF | OFF |
| 7,20 | OFF | OFF | OFF |
SW4: ON — удержание полного тока; OFF — переход в ожидание после паузы импульсов (заводское снижение до 50% через 1 с).
Импульсов на оборот
| Имп./об. | SW5 | SW6 | SW7 | SW8 |
|---|---|---|---|---|
| 400 | ON | ON | ON | ON |
| 800 | OFF | ON | ON | ON |
| 1600 | ON | OFF | ON | ON |
| 3200 | OFF | OFF | ON | ON |
| 6400 | ON | ON | OFF | ON |
| 12800 | OFF | ON | OFF | ON |
| 25600 | ON | OFF | OFF | ON |
| 51200 | OFF | OFF | OFF | ON |
| 1000 | ON | ON | ON | OFF |
| 2000 | OFF | ON | ON | OFF |
| 4000 | ON | OFF | ON | OFF |
| 5000 | OFF | OFF | ON | OFF |
| 8000 | ON | ON | OFF | OFF |
| 10000 | OFF | ON | OFF | OFF |
| 20000 | ON | OFF | OFF | OFF |
| 40000 | OFF | OFF | OFF | OFF |
Источник: локальная инструкция Rtelligent R86mini, разделы 3–4.
