Характеристики и подбор
| Обратная связь | нет, разомкнутый контур |
|---|---|
| Промышленный интерфейс | RS-485/Modbus/EtherCAT для управления не заявлены |
| Рабочий ток | до 7,2 А, пиковый ток |

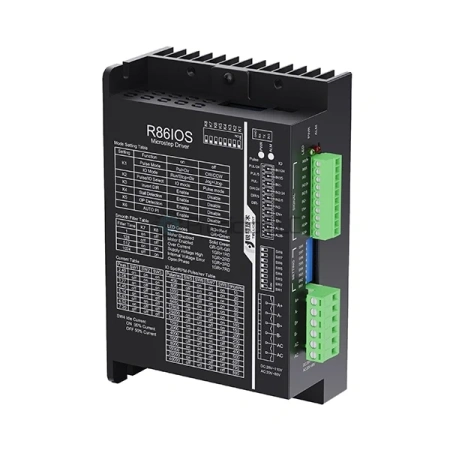

| Назначение | Шаговый драйвер с управлением от входов |
| Совместимый двигатель | двухфазный шаговый, типоразмер 86 мм |
| Управление | импульсное управление и дискретные входы |
| Питание | 20–80 В AC/28–110 В DC |
| Пиковый ток | 7,2 А |
| Габариты | 150 × 98 × 53 мм |
| Интерфейс настройки | TTL |
Особенности применения
- Запуск и остановка от дискретных сигналов без постоянного потока импульсов с ПЛК.
Подключение и настройка
- Микрошаг и контур тока с PID-регулированием уменьшают нагрев и низкоскоростной резонанс.
- Импульсный вход поддерживает PUL/DIR; доступные варианты двухимпульсной команды и микрошага уточняются в инструкции модели.
- В режиме дискретных входов драйвер формирует движение с S-образным разгоном и торможением; для совместимых исполнений скорость задаётся переключателями или потенциометром.
- При подборе обмоток двигателя учитывайте пиковое ограничение драйвера 7,2 А.
Подключение, входы и DIP-настройки R86IOS
Импульсный и дискретный режимы используют одни и те же сигнальные входы. После изменения K1/K2 режим начинает действовать после повторного включения питания.
| Цепь | Контакты | Назначение |
|---|---|---|
| Импульсы, уровень 5/24 В | PUL5 / PUL24, PUL− | Отдельные контакты для 5 и 24 В; выбирают один уровень |
| Направление, уровень 5/24 В | DIR5 / DIR24, DIR− | Отдельные контакты для 5 и 24 В |
| Разрешение | E+, E− | Оптоизолированный вход 5–24 В; активное состояние настраивается |
| Авария | ALM+, ALM− | Оптоизолированный выход OC, до 30 В DC/100 мА; у R42IOS отсутствует |
| Двигатель | A+, A−, B+, B− | Обмотки двухфазного двигателя |
| Питание | AC/DC | Сверить диапазон с характеристиками актуального исполнения |
| Наладочный UART | 3V3, TX, RX, GND | TTL 3,3 В: TX к RXD кабеля, RX к TXD; 3V3 не питать извне |
Пиковый ток, А
| Значение | SW1 | SW2 | SW3 |
|---|---|---|---|
| 2,4 | ON | ON | ON |
| 3,1 | OFF | ON | ON |
| 3,7 | ON | OFF | ON |
| 4,4 | OFF | OFF | ON |
| 5,1 | ON | ON | OFF |
| 5,8 | OFF | ON | OFF |
| 6,5 | ON | OFF | OFF |
| 7,2 | OFF | OFF | OFF |
SW4: OFF — 50% тока при остановке; ON — 90%.
Импульсов на оборот в импульсном режиме
| Значение | SW5 | SW6 | SW7 | SW8 |
|---|---|---|---|---|
| 400 | ON | ON | ON | ON |
| 800 | OFF | ON | ON | ON |
| 1600 | ON | OFF | ON | ON |
| 3200 | OFF | OFF | ON | ON |
| 6400 | ON | ON | OFF | ON |
| 12800 | OFF | ON | OFF | ON |
| 25600 | ON | OFF | OFF | ON |
| 51200 | OFF | OFF | OFF | ON |
| 1000 | ON | ON | ON | OFF |
| 2000 | OFF | ON | ON | OFF |
| 4000 | ON | OFF | ON | OFF |
| 5000 | OFF | OFF | ON | OFF |
| 8000 | ON | ON | OFF | OFF |
| 10000 | OFF | ON | OFF | OFF |
| 20000 | ON | OFF | OFF | OFF |
| 40000 | OFF | OFF | OFF | OFF |
При K2=ON те же SW5–SW8 выбирают скорость 10, 20, 30, 50, 60, 80, 100, 150, 200, 250, 300, 400, 500, 600, 700 или 800 об/мин в порядке комбинаций переключателей выше. Параметры уточняются через ПО.
Дополнительные переключатели
| K2 | K1 | Режим |
|---|---|---|
| OFF | ON | Внешние импульсы PUL + DIR |
| OFF | OFF | Двойные импульсы CW + CCW |
| ON | ON | Дискретное управление: пуск/стоп + направление |
| ON | OFF | Дискретное управление: вперёд + назад |
K3 меняет направление; K4 — обнаружение заклинивания; K5 — контроль обрыва фазы; K6 — автонастройка двигателя. K7/K8 задают сглаживание команды: ON/ON — 1, OFF/ON — 128, ON/OFF — 512, OFF/OFF — 1024 (единица 50 мкс).
