Характеристики и подбор
| Обратная связь | есть, по энкодеру двигателя |
|---|---|
| Промышленный интерфейс | RS-485/Modbus/EtherCAT для управления не заявлены |
| Рабочий ток | до 6,0 А, пиковый ток |
| Пиковый ток | 6,0 А |
| Назначение | Шаговый драйвер с обратной связью |
| Совместимый двигатель | двухфазный шаговый, типоразмер 60 мм |
| Управление | импульсное управление |
| Питание | 18–50 В DC |
| Интерфейс настройки | mini USB |
Подключение и настройка
- Замкнутый контур использует сигнал энкодера для контроля положения двигателя.
- Алгоритм FOC, автоматическая подстройка и сглаживание команды позволяют снизить нагрев и резонанс.
- Параметры двигателя и энкодера задаются через штатный интерфейс настройки, указанный в таблице.
- При подборе обмоток двигателя учитывайте пиковое ограничение драйвера 6,0 А.

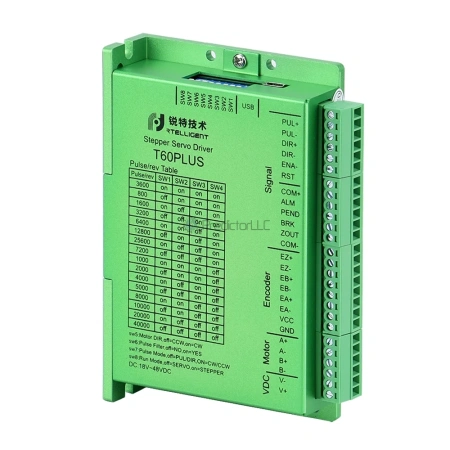

Разъёмы и DIP-настройки T60PLUS v3.0
Импульсный тракт PUL/DIR работает независимо от входа энкодера. Доступны 5-вольтовое дифференциальное и 24-вольтовое подключение. Инструкция также описывает двойные и квадратурные импульсы.
| Цепь | Контакты | Назначение |
|---|---|---|
| Питание | V+, V− | Вход DC, полярность соблюдать |
| Двигатель | A+, A−, B+, B− | Обмотки двухфазного двигателя |
| Дифференциальный энкодер | VCC, GND, EA±, EB±, EZ± | Питание 5 В и каналы A/B/Z обратной связи |
| Импульсы/направление 5 В | PUL±, DIR± | Дифференциальные входы контроллера |
| Импульсы/направление 24 В | COM+, PUL−, DIR− | 24 В на общий вход COM+, команды на отрицательные контакты |
| Разрешение | ENA− | Оптоизолированный вход |
| Дискретные выходы | ALM, PEND, BRK, COM− | Авария, позиция достигнута, тормоз; выходы с открытым коллектором |
| Z-сигнал | Z− | Однополярный выход индекса энкодера |
Импульсов на оборот
| Значение | SW1 | SW2 | SW3 | SW4 |
|---|---|---|---|---|
| 3600 | ON | ON | ON | ON |
| 800 | OFF | ON | ON | ON |
| 1600 | ON | OFF | ON | ON |
| 3200 | OFF | OFF | ON | ON |
| 6400 | ON | ON | OFF | ON |
| 12800 | OFF | ON | OFF | ON |
| 25600 | ON | OFF | OFF | ON |
| 51200 | OFF | OFF | OFF | ON |
| 1000 | ON | ON | ON | OFF |
| 2000 | OFF | ON | ON | OFF |
| 4000 | ON | OFF | ON | OFF |
| 5000 | OFF | OFF | ON | OFF |
| 8000 | ON | ON | OFF | OFF |
| 10000 | OFF | ON | OFF | OFF |
| 20000 | ON | OFF | OFF | OFF |
| 40000 | OFF | OFF | OFF | OFF |
SW5 задаёт начальное направление; SW6: OFF — фильтр импульсов выключен, ON — включен. SW7: OFF — PUL/DIR, ON — двойные импульсы; A/B выбирается через ПО при SW7=ON. SW8: OFF — замкнутый контур по энкодеру, ON — разомкнутый проверочный режим.
