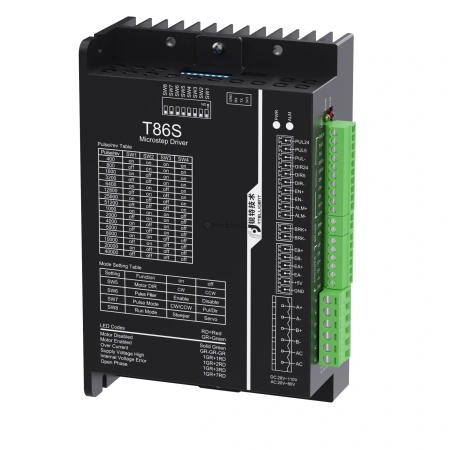

Характеристики и подбор
| Обратная связь | есть вход энкодера; открытый/замкнутый режим выбирается настройкой |
|---|---|
| Промышленный интерфейс | Modbus RTU по сервисному UART TTL 3,3 В; встроенные RS485/EtherCAT не заявлены |
| Рабочий ток | до 8,0 А, пиковый ток |
| Назначение | Шаговый драйвер с обратной связью |
| Совместимый двигатель | двухфазный шаговый, типоразмер 86 мм |
| Управление | импульсное управление |
| Питание | 18–80 В AC/24–100 В DC |
| Пиковый ток | 8,0 А |
| Уровень импульсной команды | 5/24 В |
| Интерфейс настройки | TTL |
Особенности применения
- Для двигателя с энкодером: автоматическая настройка, подавление резонанса, контроль фазы и выход аварии.
- Импульсные входы 5 и 24 В разделены; режимы PUL/DIR и CW/CCW настраиваются DIP-переключателями.
Подключение и настройка
- Входы импульсных команд 5 и 24 В разделены; режим PUL/DIR либо CW/CCW задаётся переключателями.
- Переключателем выбирается работа с обратной связью от энкодера или открытый режим.
- Доступны автоматическая настройка, фильтрация команды, подавление низкоскоростного резонанса и контроль потери фазы.
- При подборе обмоток двигателя учитывайте пиковое ограничение драйвера 8,0 А.
Разъёмы, импульсный тракт и DIP-переключатели
Внешние импульсы и направление подключаются к отдельным входам 5 В или 24 В. Энкодер имеет собственные EA/EB-клеммы и не занимает импульсный вход. Руководство не описывает встроенный порт RS485: Modbus RTU относится к сервисному последовательному интерфейсу UART TTL 3,3 В.
| Цепь | Клеммы | Назначение |
|---|---|---|
| Импульсы, 24 В | PUL24, PUL− | Вход команды для сигнала 24 В |
| Импульсы, 5 В | PUL5, PUL− | Вход команды для сигнала 5 В |
| Направление, 24 В | DIR24, DIR− | Вход направления для сигнала 24 В |
| Направление, 5 В | DIR5, DIR− | Вход направления для сигнала 5 В |
| Разрешение | EN+, EN− | Оптоизолированный вход, совместимый с 5–24 В |
| Аварийный выход | ALM+, ALM− | Изолированный OC, до 30 В DC и 100 мА |
| Энкодер | EA+, EA−, EB+, EB− | Дифференциальные каналы A/B |
| Питание энкодера | +5V, GND | Только для энкодера, не более 100 мА |
| Тормоз | BRK+, BRK− | Прямое подключение тормоза двигателя |
| Двигатель | A+, A−, B+, B− | Две обмотки шагового двигателя |
| Питание | AC, AC | Вход AC/DC; диапазон актуального исполнения указан в характеристиках выше |
| Настройка и команды | UART TTL 3,3 В | Modbus RTU, 115200 бит/с, 8N1; физический RS485 в этом разъёме не заявлен |
DIP-переключатели
| Переключатель | Настройка |
|---|---|
| SW1–SW4 | Число импульсов на оборот по таблице ниже. |
| SW5 | Инверсия направления вращения; заводское положение OFF. |
| SW6 | ON — сглаживание импульсных команд; OFF — без фильтра. |
| SW7 | ON — два импульса CW/CCW; OFF — PUL/DIR. После изменения перезапустить питание. |
| SW8 | ON — разомкнутый контур; OFF — замкнутый контур с энкодером. |
Импульсов на оборот
| Имп./об. | SW1 | SW2 | SW3 | SW4 |
|---|---|---|---|---|
| 400 | ON | ON | ON | ON |
| 800 | OFF | ON | ON | ON |
| 1600 | ON | OFF | ON | ON |
| 3200 | OFF | OFF | ON | ON |
| 6400 | ON | ON | OFF | ON |
| 12800 | OFF | ON | OFF | ON |
| 25600 | ON | OFF | OFF | ON |
| 51200 | OFF | OFF | OFF | ON |
| 1000 | ON | ON | ON | OFF |
| 2000 | OFF | ON | ON | OFF |
| 4000 | ON | OFF | ON | OFF |
| 5000 | OFF | OFF | ON | OFF |
| 8000 | ON | ON | OFF | OFF |
| 10000 | OFF | ON | OFF | OFF |
| 20000 | ON | OFF | OFF | OFF |
| 40000 | OFF | OFF | OFF | OFF |
Через Modbus RTU руководство описывает чтение и запись регистров и команды позиционирования, скорости и возврата в исходное положение. Для выбора источника команд используется регистр 17: 1 — внешние импульсы, 0 — внутренние команды. Источник: локальная инструкция Rtelligent T42S/T60S/T86S V4.2, разделы 4–6.
