Характеристики и подбор
| Обратная связь | есть вход энкодера; открытый/замкнутый режим выбирается настройкой |
|---|---|
| Промышленный интерфейс | EtherCAT |
| Рабочий ток | 0,5–6,0 А, выходной ток |
| Назначение | Шаговый драйвер EtherCAT |
| Совместимый двигатель | двухфазный шаговый, типоразмер 60 мм |
| Управление | EtherCAT |
| Питание | 20–80 В DC/18–50 В AC |
| Диапазон тока | 0,5–6,0 А |
| Входы и выходы | 4 входа 24 В, 2 изолированных выхода |
| Интерфейс настройки | Type-C |
Особенности применения
- Работа в сети EtherCAT по CoE/CiA 402 для координации оси с ПЛК.
- Дискретные цепи: 4 входа 24 В, 2 изолированных выхода.
Подключение и настройка
- Для каждого канала доступен открытый либо замкнутый контур с обратной связью от энкодера.
- Два разъёма RJ45 предназначены для шины EtherCAT; порт Type-C — для настройки параметров.
- Предусмотрены изолированные дискретные входы/выходы и интерфейс управления тормозом.
- Выходной ток настраивается в пределах 0,5–6,0 А с учётом номинального тока двигателя.

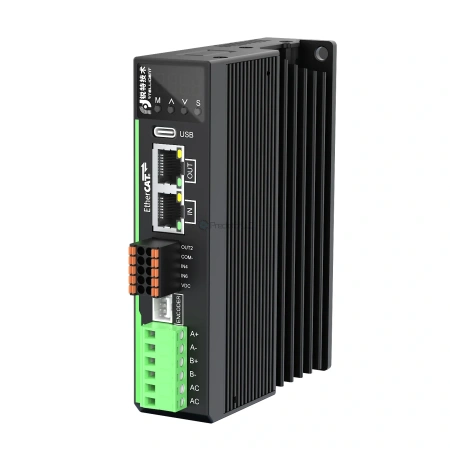

Разъёмы, входы и выходы EST60
Команды движения передаются по EtherCAT/CoE CiA 402. В руководстве для этого исполнения не указан отдельный внешний вход PUL/DIR. Ток, контур, функции входов и выходов задаются через меню или объекты шины, без токовых DIP-переключателей.
| Цепь | Контакты | Назначение |
|---|---|---|
| Питание | AC, AC | Совместимый вход AC/DC; допустимый диапазон в характеристиках |
| Двигатель | A+, A−, B+, B− | Обмотки двухфазного двигателя |
| Энкодер | EA±, EB±, EZ±, VCC, GND | Дифференциальная обратная связь и питание 5 В |
| EtherCAT | RJ45 IN, RJ45 OUT | Подключение к мастеру и следующему узлу |
| Цифровые входы | IN3–IN6, COM+ | Общий анод 24 В; PNP-входы не поддерживаются |
| Цифровые выходы | OUT1, OUT2, COM− | Оптоизолированные, по умолчанию нормально разомкнуты |
| Тормоз | VDC, RB | Положительный и отрицательный выводы тормоза |
| Наладка | USB Type-C | Настройка параметров |
Заводские функции входов
| Вход | Функция | Объект |
|---|---|---|
| IN3 | Положительный предел | 0x2007:01 |
| IN4 | Отрицательный предел | 0x2007:02 |
| IN5 | HOME | 0x2007:03 |
| IN6 | Отключение двигателя | 0x2007:04 |
Полярность входов — объект 0x2008 (заводское значение 0xF, нормально разомкнутые контакты). OUT1: авария, до 30 мА; OUT2: позиция достигнута, до 100 мА. Их функции и полярность настраиваются объектами 0x2005/0x2006.
