Характеристики и подбор
| Обратная связь | есть вход энкодера; открытый/замкнутый режим выбирается настройкой |
|---|---|
| Промышленный интерфейс | EtherCAT |
| Рабочий ток | 0,5–6,0 А, выходной ток |
| Назначение | Шаговый драйвер EtherCAT |
| Совместимый двигатель | двухфазный шаговый, типоразмер 60 мм |
| Управление | EtherCAT |
| Питание | 20–80 В AC |
| Диапазон тока | 0,5–6,0 А |
| Входы и выходы | 16 входов 24 В, 4 изолированных выхода |
Особенности применения
- Четыре оси объединены в одном корпусе для многоосевого узла.
- Работа в сети EtherCAT по CoE/CiA 402 для координации оси с ПЛК.
- Дискретные цепи: 16 входов 24 В, 4 изолированных выхода.
Подключение и настройка
- Для каждого канала доступен открытый либо замкнутый контур с обратной связью от энкодера.
- Два разъёма RJ45 предназначены для шины EtherCAT; порт Type-C — для настройки параметров.
- Предусмотрены изолированные дискретные входы/выходы и интерфейс управления тормозом.
- Выходной ток настраивается в пределах 0,5–6,0 А с учётом номинального тока двигателя.

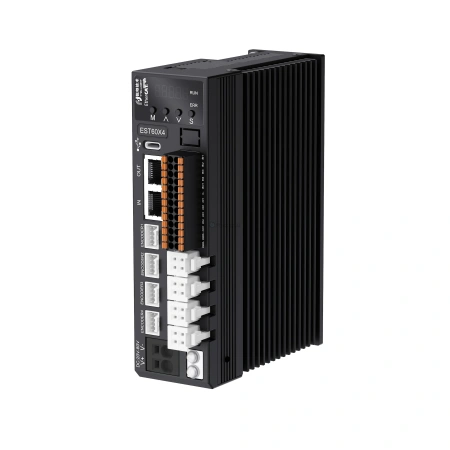

Разъёмы, входы и выходы EST60X4
Команды движения передаются по EtherCAT/CoE CiA 402. В руководстве для этого исполнения не указан отдельный внешний вход PUL/DIR. Ток, контур, функции входов и выходов задаются через меню или объекты шины, без токовых DIP-переключателей.
| Цепь | Контакты | Назначение |
|---|---|---|
| Питание | 1 V−, 2 V+ | Вход DC; соблюдать полярность |
| Двигатели | 1 B−, 2 B+, 3 A−, 4 A+ | Одинаковый силовой разъём каждой оси |
| Энкодеры | EA±, EB±, EZ±, VCC, GND | Отдельная обратная связь каждой оси |
| EtherCAT | RJ45 IN, RJ45 OUT | Вход и продолжение шины |
| Входы осей 1–4 | AI1–AI4, BI1–BI4, CI1–CI4, DI1–DI4 | По четыре входа 24 В на ось, NPN или PNP |
| Выходы осей 1–4 | AO1, BO1, CO1, DO1, COM− | По одному изолированному выходу на ось, до 30 мА |
| Тормоз оси 3 | CBR+, CBR− | Прямой вывод к тормозу |
| Тормоз оси 4 | DBR+, DBR− | Прямой вывод к тормозу |
| Наладка | USB Type-C | Настройка параметров |
Десятиконтактный разъём энкодера каждой оси
| Контакт | Сигнал | Назначение |
|---|---|---|
| 1 | NC | Не подключать |
| 2 | PE | Экран |
| 3 | EZ+ | Индекс Z+ |
| 4 | EZ− | Индекс Z− |
| 5 | EB+ | Канал B+ |
| 6 | EB− | Канал B− |
| 7 | EA+ | Канал A+ |
| 8 | EA− | Канал A− |
| 9 | VCC | Питание энкодера 5 В |
| 10 | GND | Земля энкодера |
Заводские функции входов
| Одинаковый номер для четырёх осей | Функция |
|---|---|
| AI1 / BI1 / CI1 / DI1 | Отрицательный предел |
| AI2 / BI2 / CI2 / DI2 | Положительный предел |
| AI3 / BI3 / CI3 / DI3 | HOME |
| AI4 / BI4 / CI4 / DI4 | Отключение двигателя |
Функции входов задаются объектом 0x2007 каждой оси, полярность — 0x2008. Выходы по умолчанию аварийные; функцию и полярность задают 0x2005/0x2006 соответствующей оси. Прямое подключение тормоза предусмотрено только для осей 3 и 4.
