Характеристики и подбор
| Обратная связь | нет, разомкнутый контур |
|---|---|
| Промышленный интерфейс | RS-485/Modbus/EtherCAT для управления не заявлены |
| Рабочий ток | 0,3–2,2 А, выходной ток |
| Назначение | Пятифазный шаговый драйвер |
| Совместимый двигатель | пятифазный шаговый, фланец до 42 мм |
| Управление | импульсное управление |
| Питание | 24–36 В DC |
| Диапазон тока | 0,3–2,2 А |
| Габариты | 93 × 56 × 21 мм |
Особенности применения
- Пятифазный двигатель уменьшает пульсацию момента и вибрации на малой скорости.
Подключение и настройка
- Пятифазный двигатель имеет шаг 0,72°; алгоритм управления снижает пульсацию момента и вибрацию.
- Драйвер использует микрошаг и PID-регулирование тока; параметры выбираются для подключённого двигателя.
- Выходной ток настраивается в пределах 0,3–2,2 А с учётом номинального тока двигателя.

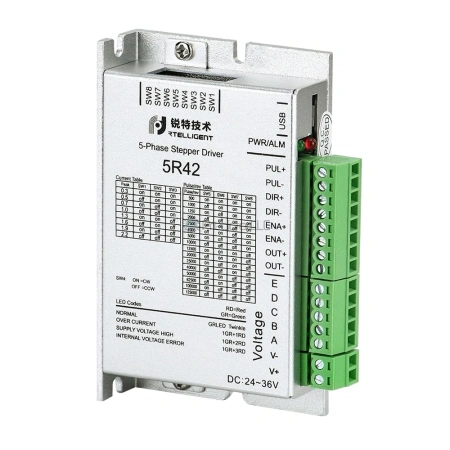

Подключение и DIP-настройки 5R42
Контакты PUL и DIR принимают внешнюю импульсную команду. Вход EN разрешает или отключает силовую часть; при активном оптовходе EN двигатель обесточивается.
| Цепь | Контакты | Назначение |
|---|---|---|
| Питание | V+, V− | Вход DC; соблюдать полярность |
| Пятифазный двигатель | A, B, C, D, E | Новая пятиугольная схема; порядок проводов: синий, красный, оранжевый, зелёный, чёрный |
| Импульсы | PUL± | Внешний 5 В одиночный или дифференциальный сигнал |
| Направление | DIR± | Вход 5 В; допускается режим двойных импульсов |
| Разрешение | EN± | Оптоизолированный вход 5 В |
| Выход | OUT | Оптоизолированный OC до 30 В DC / 40 мА |
| Настройка | USB | Параметры тока, фильтра и движения через ПО |
Пиковый фазный ток, А
| Значение | SW1 | SW2 | SW3 |
|---|---|---|---|
| 0,3 | ON | ON | ON |
| 0,5 | OFF | ON | ON |
| 0,7 | ON | OFF | ON |
| 1,0 | OFF | OFF | ON |
| 1,3 | ON | ON | OFF |
| 1,6 | OFF | ON | OFF |
| 1,9 | ON | OFF | OFF |
| 2,2 | OFF | OFF | OFF |
Импульсов на оборот
| Значение | SW5 | SW6 | SW7 | SW8 |
|---|---|---|---|---|
| 500 | ON | ON | ON | ON |
| 1000 | OFF | ON | ON | ON |
| 1250 | ON | OFF | ON | ON |
| 2000 | OFF | OFF | ON | ON |
| 2500 | ON | ON | OFF | ON |
| 4000 | OFF | ON | OFF | ON |
| 5000 | ON | OFF | OFF | ON |
| 10000 | OFF | OFF | OFF | ON |
| 12500 | ON | ON | ON | OFF |
| 20000 | OFF | ON | ON | OFF |
| 25000 | ON | OFF | ON | OFF |
| 40000 | OFF | OFF | ON | OFF |
| 50000 | ON | ON | OFF | OFF |
| 62500 | OFF | ON | OFF | OFF |
| 100000 | ON | OFF | OFF | OFF |
| 125000 | OFF | OFF | OFF | OFF |
SW4: OFF — по часовой стрелке, ON — против часовой стрелки. Параметры фильтрации и тока удержания задаются через USB.
