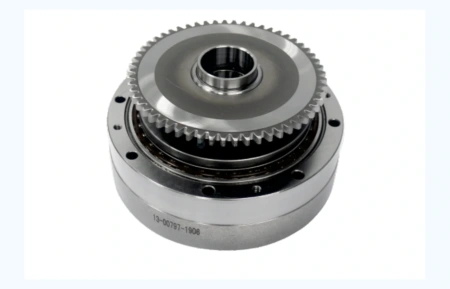

Редуктор ZHSima SMRV-10C — трёхступенчатый с полым центральным пространством прецизионный циклоидальный редуктор для роботизированных приводов, где через центр узла требуется провести кабели или установить датчики. Номинальный выходной момент составляет 98 Н·м, масса — 4,6 кг, люфт — менее 1,5 угл. мин.
Номинальный момент рассчитан для продолжительной рабочей точки при 15 об/мин. Момент 245 Н·м допускается при пуске и остановке, а 490 Н·м — только как кратковременный максимум. Скорость 80 об/мин относится к режиму ПВ 40% и не является непрерывной.
Технические характеристики SMRV-10C
| Характеристика | Значение |
|---|---|
| Масса | 4,6 кг |
| Номинальный выходной момент | 98 Н·м |
| Допустимый момент при пуске и остановке | 245 Н·м |
| Максимальный кратковременный момент | 490 Н·м |
| Номинальная выходная скорость | 15 об/мин |
| Допустимая скорость при ПВ 40% | 80 об/мин |
| Люфт | менее 1,5 угл. мин |
| Допустимый опрокидывающий момент | 686 Н·м |
| Допустимая осевая нагрузка | 5 880 Н |
| Крутильная жёсткость | 47 Н·м/угл. мин. |
Передаточные отношения
| Вариант выхода | Передаточные отношения |
|---|---|
| Выход через водило | 27 |
| Выход через игольчатый корпус | 26 |
Для одного исполнения передаточное отношение зависит от выбранного выходного звена. При выходе через игольчатый корпус оно на единицу меньше, чем при выходе через водило.
Рабочие точки по выходной скорости
| Скорость, об/мин | Выходной момент, Н·м | Входная мощность, кВт |
|---|---|---|
| 5 | 136 | 0,09 |
| 10 | 111 | 0,16 |
| 15 | 98 | 0,21 |
| 20 | 90 | 0,25 |
| 25 | 84 | 0,29 |
| 30 | 80 | 0,34 |
| 40 | 73 | 0,41 |
| 50 | 68 | 0,47 |
| 60 | 65 | 0,54 |

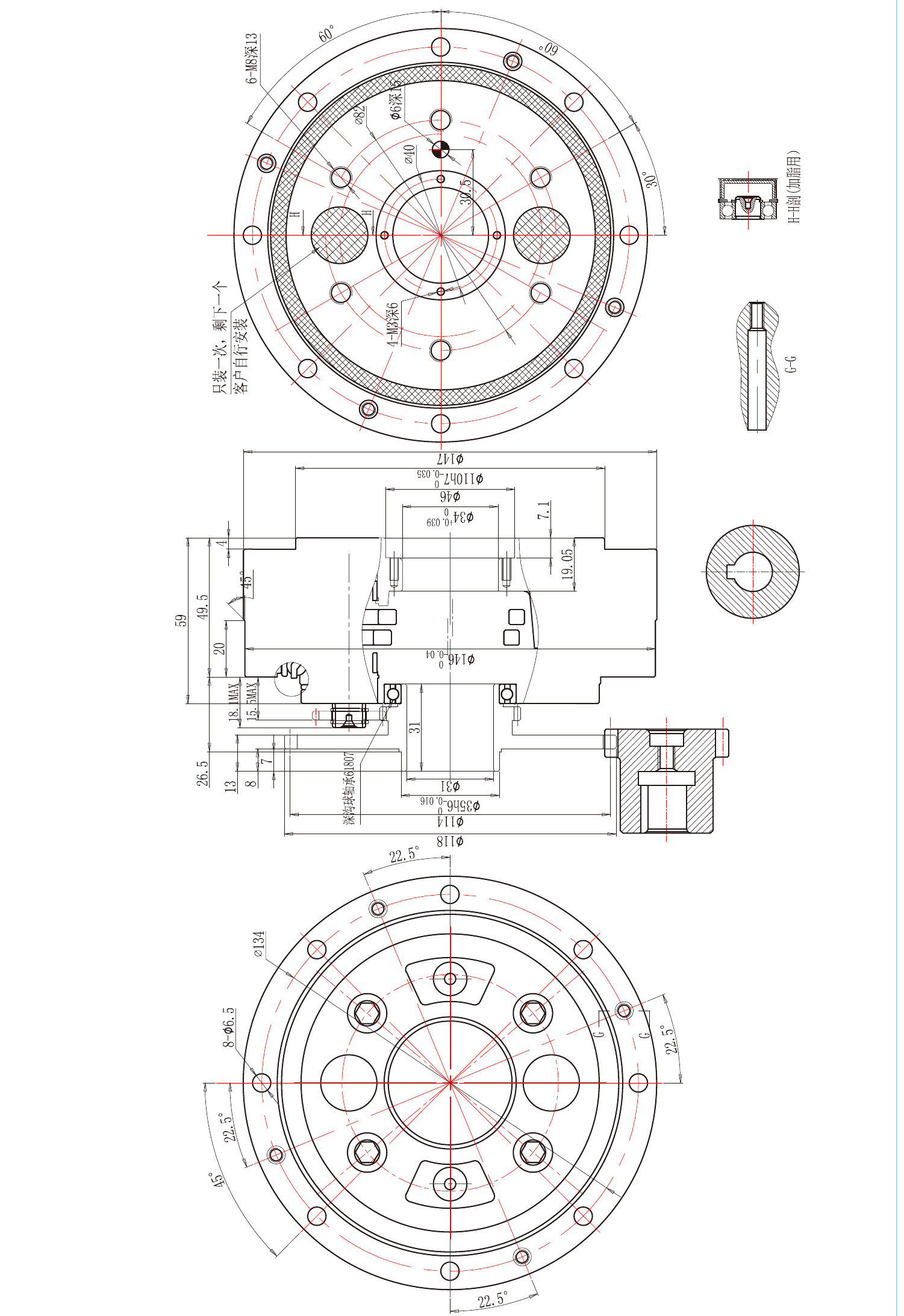

Габаритный чертёж SMRV-10C
Монтаж
При проектировании входного узла необходимо выдержать межосевое расстояние, соосность и параллельность сопрягаемых деталей. Полое центральное пространство оставляют свободным под кабели и датчики; перед монтажом согласуют уплотнение и требуемую смазку.
