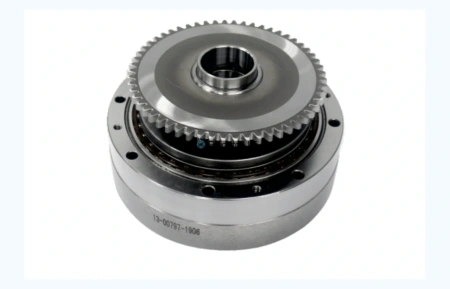

Редуктор ZHSima SMRV-120C — трёхступенчатый с полым центральным пространством прецизионный циклоидальный редуктор для роботизированных приводов, где через центр узла требуется провести кабели или установить датчики. Номинальный выходной момент составляет 1 176 Н·м, масса — 21,2 кг, люфт — менее 1 угл. мин.
Номинальный момент рассчитан для продолжительной рабочей точки при 15 об/мин. Момент 2 940 Н·м допускается при пуске и остановке, а 5 880 Н·м — только как кратковременный максимум. Скорость 38,5 об/мин относится к режиму ПВ 40% и не является непрерывной.
Технические характеристики SMRV-120C
| Характеристика | Значение |
|---|---|
| Масса | 21,2 кг |
| Номинальный выходной момент | 1 176 Н·м |
| Допустимый момент при пуске и остановке | 2 940 Н·м |
| Максимальный кратковременный момент | 5 880 Н·м |
| Номинальная выходная скорость | 15 об/мин |
| Допустимая скорость при ПВ 40% | 38,5 об/мин |
| Люфт | менее 1 угл. мин |
| Допустимый опрокидывающий момент | 3 920 Н·м |
| Допустимая осевая нагрузка | 15 680 Н |
| Крутильная жёсткость | 588 Н·м/угл. мин. |
Передаточные отношения
| Вариант выхода | Передаточные отношения |
|---|---|
| Выход через водило | 36,75 |
| Выход через игольчатый корпус | 35,75 |
Для одного исполнения передаточное отношение зависит от выбранного выходного звена. При выходе через игольчатый корпус оно на единицу меньше, чем при выходе через водило.
Рабочие точки по выходной скорости
| Скорость, об/мин | Выходной момент, Н·м | Входная мощность, кВт |
|---|---|---|
| 5 | 1 633 | 1,14 |
| 10 | 1 326 | 1,85 |
| 15 | 1 176 | 2,46 |
| 20 | 1 077 | 3,01 |
| 25 | 1 007 | 3,52 |
| 30 | 954 | 4 |
| 40 | 875 | 4,89 |
Габаритный чертёж SMRV-120C
Монтаж
При проектировании входного узла необходимо выдержать межосевое расстояние, соосность и параллельность сопрягаемых деталей. Полое центральное пространство оставляют свободным под кабели и датчики; перед монтажом согласуют уплотнение и требуемую смазку.
