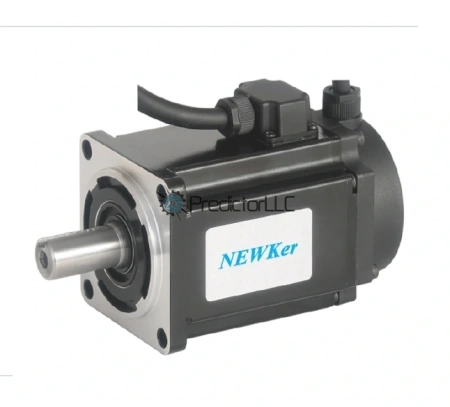

Сервомотор NEWKer NEW-06060F2 мощностью 600 Вт предназначен для приводов суставов роботов, поворотных осей и позиционирующих механизмов. Номинальный момент - 1,91 Н·м при 3 000 об/мин, пиковый момент - 5,73 Н·м.
Мотор с тормозом и 23-битным многооборотным магнитным энкодером. Подходящий серводрайвер — NEWKer NK201; приобретается отдельно.
Технические характеристики
| Характеристика | NEW-06060F2 |
|---|---|
| Номинальное напряжение | 220 В |
| Номинальный ток | 3,6 А |
| Пиковый ток | 11,2 А |
| Номинальный момент | 1,91 Н·м |
| Пиковый момент | 5,73 Н·м |
| Номинальная частота вращения | 3 000 об/мин |
| Максимальная частота вращения | 6 000 об/мин |
| Обратная ЭДС | 36 В/1000 об/мин |
| Постоянная момента | 0,53 Н·м/А |
| Межфазное сопротивление | 2,2 Ом |
| Индуктивность по оси d | 2,1 мГн |
| Индуктивность по оси q | 2,5 мГн |
| Электрическая постоянная времени | 1,95 мс |
| Момент инерции ротора с тормозом | 0,86 10⁻⁴ кг·м² |
| Масса с тормозом | 1,7 кг |
Номинальная частота вращения соответствует длительному рабочему режиму при номинальном моменте. Пиковый момент и максимальная частота вращения относятся к кратковременной работе и не должны рассматриваться как непрерывный режим.
Габариты и тормоз
| Присоединительный размер | Значение |
|---|---|
| Размер фланца | 60 мм |
| Центрирующий поясок | Ø50 h7 |
| Выходной вал | Ø14 h6 |
| Монтажные отверстия | 4 × Ø5,4 |
| Модель | Длина без тормоза | Длина с тормозом |
|---|---|---|
| NEW-06060F2 | 107 мм | 136,5 мм |
| Параметр тормоза | Значение |
|---|---|
| Статический момент тормоза | не менее 1,5 Н·м |
| Напряжение тормоза | 24 ± 2,4 В DC |
| Ток тормоза | 0,4 А |
| Время включения | менее 60 мс |
| Время отпускания | менее 20 мс |
Характеристика момент - скорость
Синяя линия показывает область продолжительной работы, коричневая - допустимую кратковременную нагрузку.
Подходящий серводрайвер NK201
Драйвер NK201 поддерживает EtherCAT, импульсное и аналоговое управление, работу с абсолютным энкодером и управление тормозом двигателя.
| Характеристика драйвера | Значение |
|---|---|
| Применяемый драйвер | NEWKer NK201 |
| Диапазон мощности двигателя | до 1 кВт включительно |
| Питание | 3-фазное, 220 В |
| Габариты Г × Ш × В | 158,5 × 41 × 159,5 мм |
| Управление | EtherCAT, импульсное управление, аналоговая команда |
| Связь | EtherCAT, Modbus RS-485 |
Длина и стоимость кабелей определяются при комплектации заказа.
