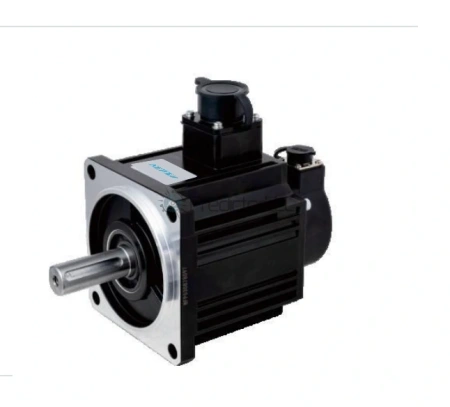

Сервомотор NEWKer NEW-11120F2/F3 мощностью 1,2 кВт предназначен для приводов суставов роботов, поворотных осей и позиционирующих механизмов. Номинальный момент - 3,82 Н·м при 3 000 об/мин, пиковый момент - 11,46 Н·м.
Мотор с тормозом и 23-битным многооборотным магнитным энкодером. Подходящий серводрайвер — NEWKer NK301; приобретается отдельно.
Технические характеристики
| Характеристика | NEW-11120F2 | NEW-11120F3 |
|---|---|---|
| Номинальное напряжение | 220 В | 380 В |
| Номинальный ток | 5,2 А | 3,1 А |
| Пиковый ток | 16,4 А | 9,3 А |
| Номинальный момент | 3,82 Н·м | 3,82 Н·м |
| Пиковый момент | 11,46 Н·м | 11,46 Н·м |
| Номинальная частота вращения | 3 000 об/мин | 3 000 об/мин |
| Максимальная частота вращения | 4 500 об/мин | 4 500 об/мин |
| Обратная ЭДС | 45 В/1000 об/мин | 78 В/1000 об/мин |
| Постоянная момента | 0,73 Н·м/А | 1,23 Н·м/А |
| Межфазное сопротивление | 0,79 Ом | 2,4 Ом |
| Индуктивность по оси d | 3,9 мГн | 11,8 мГн |
| Индуктивность по оси q | 5,2 мГн | 15 мГн |
| Электрическая постоянная времени | 9,9 мс | 9,8 мс |
| Момент инерции ротора с тормозом | 6,4 10⁻⁴ кг·м² | 6,4 10⁻⁴ кг·м² |
| Масса с тормозом | 5,4 кг | 5,4 кг |
Номинальная частота вращения соответствует длительному рабочему режиму при номинальном моменте. Пиковый момент и максимальная частота вращения относятся к кратковременной работе и не должны рассматриваться как непрерывный режим.
Габариты и тормоз
| Присоединительный размер | Значение |
|---|---|
| Размер фланца | 110 мм |
| Центрирующий поясок | Ø95 h7 |
| Выходной вал | Ø19 h6 |
| Монтажные отверстия | 4 × Ø8,8 |
| Модель | Длина без тормоза | Длина с тормозом |
|---|---|---|
| NEW-11120F2 | 140 мм | 165,5 мм |
| NEW-11120F3 | 140 мм | 165,5 мм |
| Параметр тормоза | Значение |
|---|---|
| Статический момент тормоза | не менее 12 Н·м |
| Напряжение тормоза | 24 ± 2,4 В DC |
| Ток тормоза | 0,8 А |
| Время включения | менее 100 мс |
| Время отпускания | менее 60 мс |
Характеристика момент - скорость
Синяя линия показывает область продолжительной работы, коричневая - допустимую кратковременную нагрузку.
Подходящий серводрайвер NK301
Драйвер NK301 поддерживает EtherCAT, импульсное и аналоговое управление, работу с абсолютным энкодером и управление тормозом двигателя.
| Характеристика драйвера | Значение |
|---|---|
| Применяемый драйвер | NEWKer NK301 |
| Диапазон мощности двигателя | свыше 1 до 2,6 кВт |
| Питание | 3-фазное, 220 В |
| Габариты Г × Ш × В | 168,5 × 51 × 191,3 мм |
| Управление | EtherCAT, импульсное управление, аналоговая команда |
| Связь | EtherCAT, Modbus RS-485 |
Длина и стоимость кабелей определяются при комплектации заказа.
