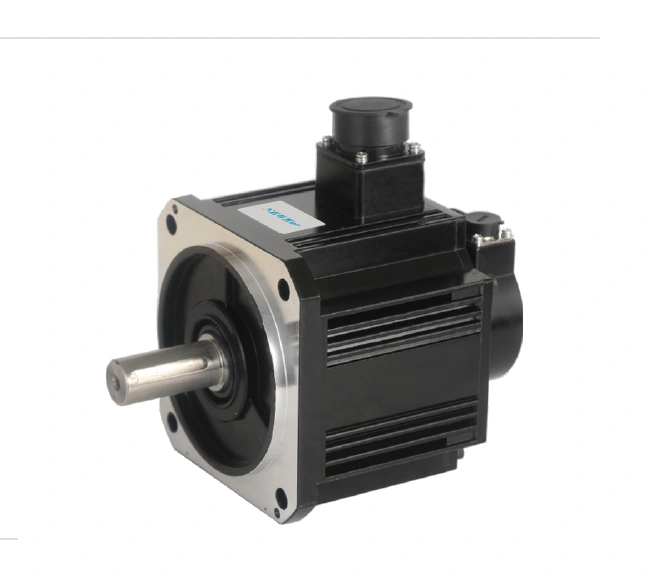

Сервомотор NEWKer NEW-13130C2/C3 мощностью 1,3 кВт предназначен для приводов суставов роботов, поворотных осей и позиционирующих механизмов. Номинальный момент - 8,28 Н·м при 1 500 об/мин, пиковый момент - 24,84 Н·м.
Мотор с тормозом и 23-битным многооборотным магнитным энкодером. Подходящий серводрайвер — NEWKer NK301; приобретается отдельно.
Технические характеристики
| Характеристика | NEW-13130C2 | NEW-13130C3 |
|---|---|---|
| Номинальное напряжение | 220 В | 380 В |
| Номинальный ток | 7,7 А | 5,1 А |
| Пиковый ток | 23,7 А | 15,6 А |
| Номинальный момент | 8,28 Н·м | 8,28 Н·м |
| Пиковый момент | 24,84 Н·м | 24,84 Н·м |
| Номинальная частота вращения | 1 500 об/мин | 1 500 об/мин |
| Максимальная частота вращения | 3 000 об/мин | 3 000 об/мин |
| Обратная ЭДС | 63 В/1000 об/мин | 100 В/1000 об/мин |
| Постоянная момента | 1,08 Н·м/А | 1,62 Н·м/А |
| Межфазное сопротивление | 0,79 Ом | 2 Ом |
| Индуктивность по оси d | 4,7 мГн | 10,8 мГн |
| Индуктивность по оси q | 5,9 мГн | 13,4 мГн |
| Электрическая постоянная времени | 11,9 мс | 10,8 мс |
| Момент инерции ротора с тормозом | 19,5 10⁻⁴ кг·м² | 19,5 10⁻⁴ кг·м² |
| Масса с тормозом | 7,8 кг | 7,8 кг |
Номинальная частота вращения соответствует длительному рабочему режиму при номинальном моменте. Пиковый момент и максимальная частота вращения относятся к кратковременной работе и не должны рассматриваться как непрерывный режим.

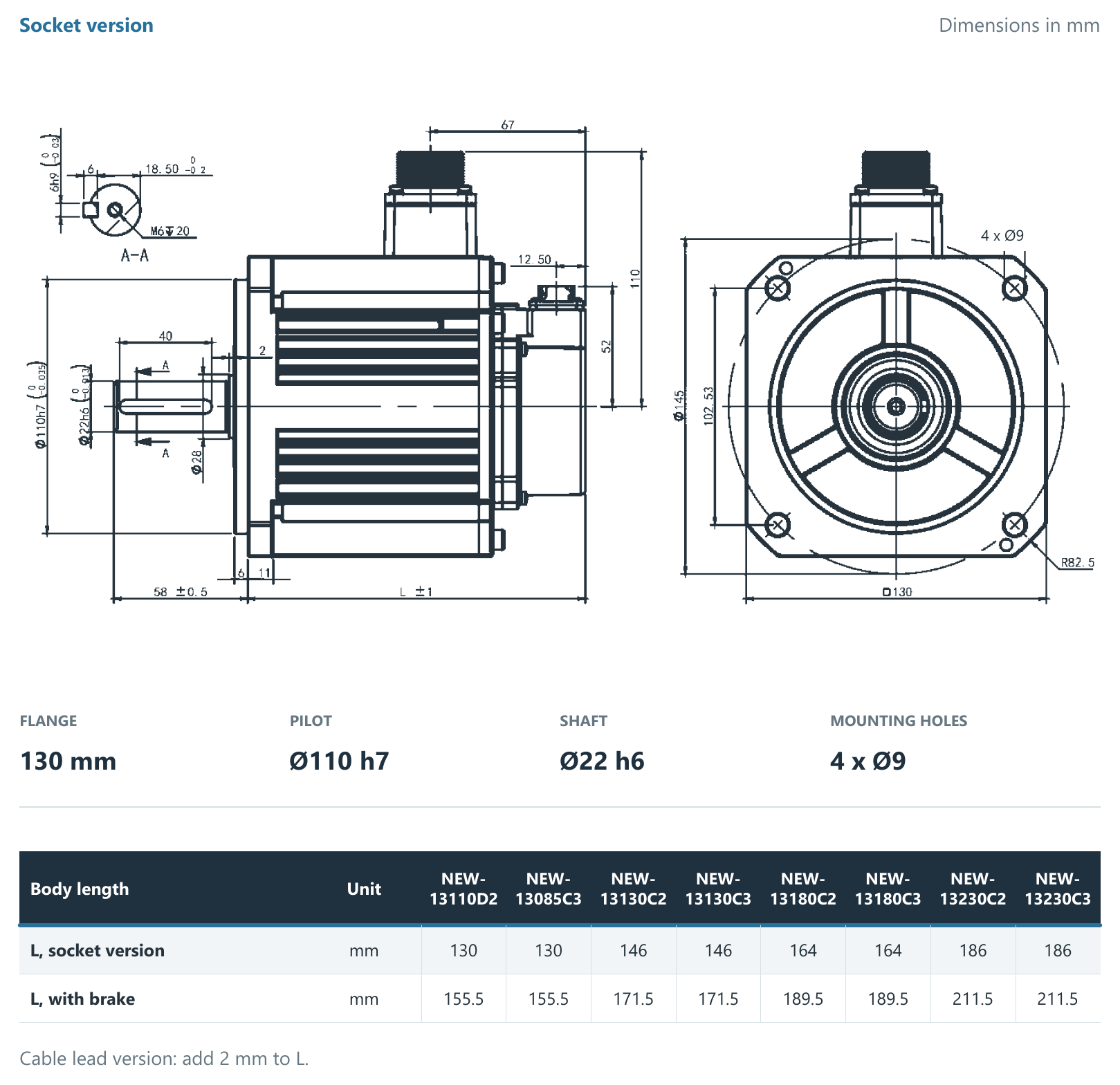

Габариты и тормоз
| Присоединительный размер | Значение |
|---|---|
| Размер фланца | 130 мм |
| Центрирующий поясок | Ø110 h7 |
| Выходной вал | Ø22 h6 |
| Монтажные отверстия | 4 × Ø9 |
| Модель | Длина без тормоза | Длина с тормозом |
|---|---|---|
| NEW-13130C2 | 146 мм | 171,5 мм |
| NEW-13130C3 | 146 мм | 171,5 мм |
| Параметр тормоза | Значение |
|---|---|
| Статический момент тормоза | не менее 16 Н·м |
| Напряжение тормоза | 24 ± 2,4 В DC |
| Ток тормоза | 0,8 А |
| Время включения | менее 80 мс |
| Время отпускания | менее 40 мс |
Характеристика момент - скорость
Синяя линия показывает область продолжительной работы, коричневая - допустимую кратковременную нагрузку.
Подходящий серводрайвер NK301
Драйвер NK301 поддерживает EtherCAT, импульсное и аналоговое управление, работу с абсолютным энкодером и управление тормозом двигателя.
| Характеристика драйвера | Значение |
|---|---|
| Применяемый драйвер | NEWKer NK301 |
| Диапазон мощности двигателя | свыше 1 до 2,6 кВт |
| Питание | 3-фазное, 220 В |

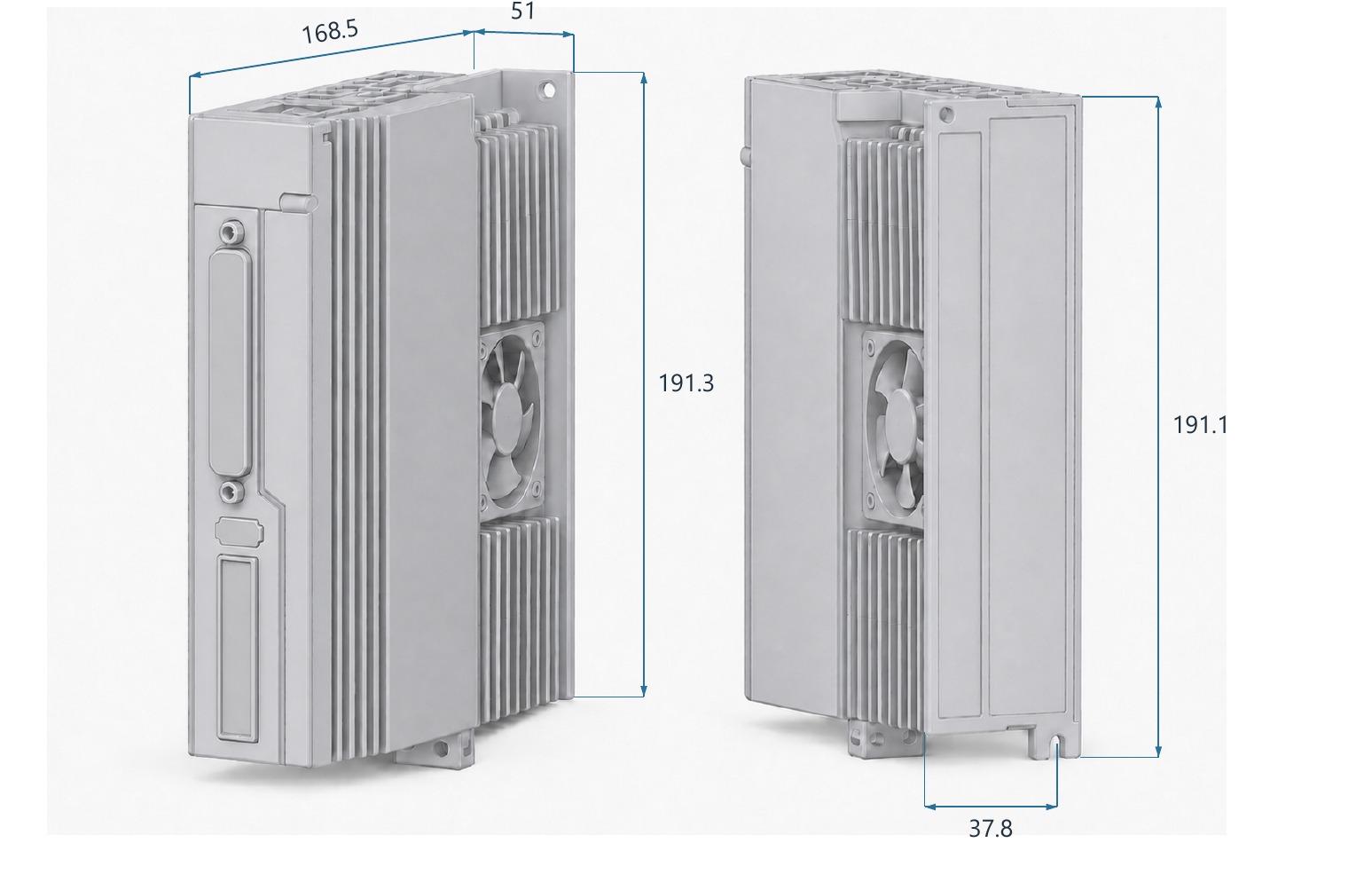

| Габариты Г × Ш × В | 168,5 × 51 × 191,3 мм |
| Управление | EtherCAT, импульсное управление, аналоговая команда |
| Связь | EtherCAT, Modbus RS-485 |
Длина и стоимость кабелей определяются при комплектации заказа.
