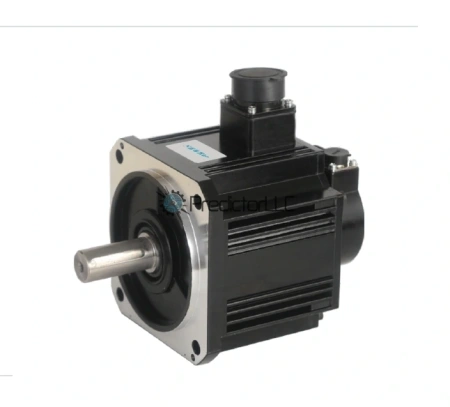

Сервомотор NEWKer NEW-13180C2/C3 мощностью 1,8 кВт предназначен для приводов суставов роботов, поворотных осей и позиционирующих механизмов. Номинальный момент - 11,46 Н·м при 1 500 об/мин, пиковый момент - 34,38 Н·м.
Мотор с тормозом и 23-битным многооборотным магнитным энкодером. Подходящий серводрайвер — NEWKer NK301; приобретается отдельно.
Технические характеристики
| Характеристика | NEW-13180C2 | NEW-13180C3 |
|---|---|---|
| Номинальное напряжение | 220 В | 380 В |
| Номинальный ток | 9,8 А | 6,3 А |
| Пиковый ток | 30,2 А | 19,2 А |
| Номинальный момент | 11,46 Н·м | 11,46 Н·м |
| Пиковый момент | 34,38 Н·м | 34,38 Н·м |
| Номинальная частота вращения | 1 500 об/мин | 1 500 об/мин |
| Максимальная частота вращения | 3 000 об/мин | 3 000 об/мин |
| Обратная ЭДС | 68 В/1000 об/мин | 107 В/1000 об/мин |
| Постоянная момента | 1,17 Н·м/А | 1,82 Н·м/А |
| Межфазное сопротивление | 0,62 Ом | 1,56 Ом |
| Индуктивность по оси d | 3,3 мГн | 8,2 мГн |
| Индуктивность по оси q | 4,1 мГн | 10,3 мГн |
| Электрическая постоянная времени | 10,7 мс | 10,5 мс |
| Момент инерции ротора с тормозом | 25,7 10⁻⁴ кг·м² | 25,7 10⁻⁴ кг·м² |
| Масса с тормозом | 9,5 кг | 9,5 кг |
Номинальная частота вращения соответствует длительному рабочему режиму при номинальном моменте. Пиковый момент и максимальная частота вращения относятся к кратковременной работе и не должны рассматриваться как непрерывный режим.
Габариты и тормоз
| Присоединительный размер | Значение |
|---|---|
| Размер фланца | 130 мм |
| Центрирующий поясок | Ø110 h7 |
| Выходной вал | Ø22 h6 |
| Монтажные отверстия | 4 × Ø9 |
| Модель | Длина без тормоза | Длина с тормозом |
|---|---|---|
| NEW-13180C2 | 164 мм | 189,5 мм |
| NEW-13180C3 | 164 мм | 189,5 мм |
| Параметр тормоза | Значение |
|---|---|
| Статический момент тормоза | не менее 16 Н·м |
| Напряжение тормоза | 24 ± 2,4 В DC |
| Ток тормоза | 0,8 А |
| Время включения | менее 80 мс |
| Время отпускания | менее 40 мс |
Характеристика момент - скорость
Синяя линия показывает область продолжительной работы, коричневая - допустимую кратковременную нагрузку.
Подходящий серводрайвер NK301
Драйвер NK301 поддерживает EtherCAT, импульсное и аналоговое управление, работу с абсолютным энкодером и управление тормозом двигателя.
| Характеристика драйвера | Значение |
|---|---|
| Применяемый драйвер | NEWKer NK301 |
| Диапазон мощности двигателя | свыше 1 до 2,6 кВт |
| Питание | 3-фазное, 220 В |
| Габариты Г × Ш × В | 168,5 × 51 × 191,3 мм |
| Управление | EtherCAT, импульсное управление, аналоговая команда |
| Связь | EtherCAT, Modbus RS-485 |
Длина и стоимость кабелей определяются при комплектации заказа.
Для подбора исполнения и расчёта поставки нажмите «Написать нам».
