Сервокомплект MAXSINE 130MAL06025, 1,57 кВт, 220 В. Серия MA сочетает умеренно низкую инерцию и стабильный момент для станков и промышленных механизмов.
В стандартную комплектацию входят серводвигатель, выбранный сервопривод, силовой и энкодерный кабели длиной 3 м. Кабели другой длины доступны по заказу.
Выбор сервопривода и способа управления
| Привод | Доступное управление | Назначение |
|---|---|---|
| EP1C Pro TL15 | Импульсное 5/24 В, Modbus RTU, CANopen | Управление от ЧПУ, ПЛК или контроллера движения; расширенные алгоритмы подавления колебаний. |
| EP1C Plus TL15 | Импульсное 5/24 В, Modbus RTU, MECHATROLINK-II | Станочные и многокоординатные системы с последовательной сетью MECHATROLINK-II. |
| EP3E GL7A5 | EtherCAT, PROFINET, POWERLINK, MECHATROLINK-III | Синхронное сетевое управление в режимах CSP, CSV и CST. |
| EP5 TL15 | Импульсное 5/24 В, Modbus RTU, CANopen, EtherCAT, PROFINET | Высокая динамика, автоматическая настройка и современные промышленные сети. |
Характеристики двигателя 130MAL06025
| Номинальная мощность | 1,57 кВт |
|---|---|
| Номинальный момент | 6 Н·м |
| Номинальная скорость | 2500 об/мин |
| Класс напряжения | 220 В |
| Фланец | 130 мм |
| Пиковый момент | 18 Н·м |
| Максимальная скорость | 3000 об/мин |
| Номинальный / пиковый ток | 6,4 / 19,2 А |
| Сопротивление обмотки при 25 °C | 0,4 Ом |
| Индуктивность обмотки | 4,84 мГн |
| Инерция ротора без тормоза / с тормозом | 0,65 / 0,68 × 10−3 кг·м² |
| Обратная связь | Инкрементальный или абсолютный энкодер либо резольвер — выбирается под применяемый привод и контроллер. |
Исполнение с тормозом
Двигатель доступен без тормоза и в исполнении с электромагнитным тормозом. Тормоз питается от 24 В DC ±10 % и предназначен для удержания неподвижного вала.
| Статический тормозной момент | не менее 20 Н·м |
|---|---|
| Инерция тормоза | 1,237 × 10−4 кг·м² |
| Мощность / ток | 23 Вт / 0,96 А |
| Время притяжения / отпускания | менее 100 мс / менее 60 мс |

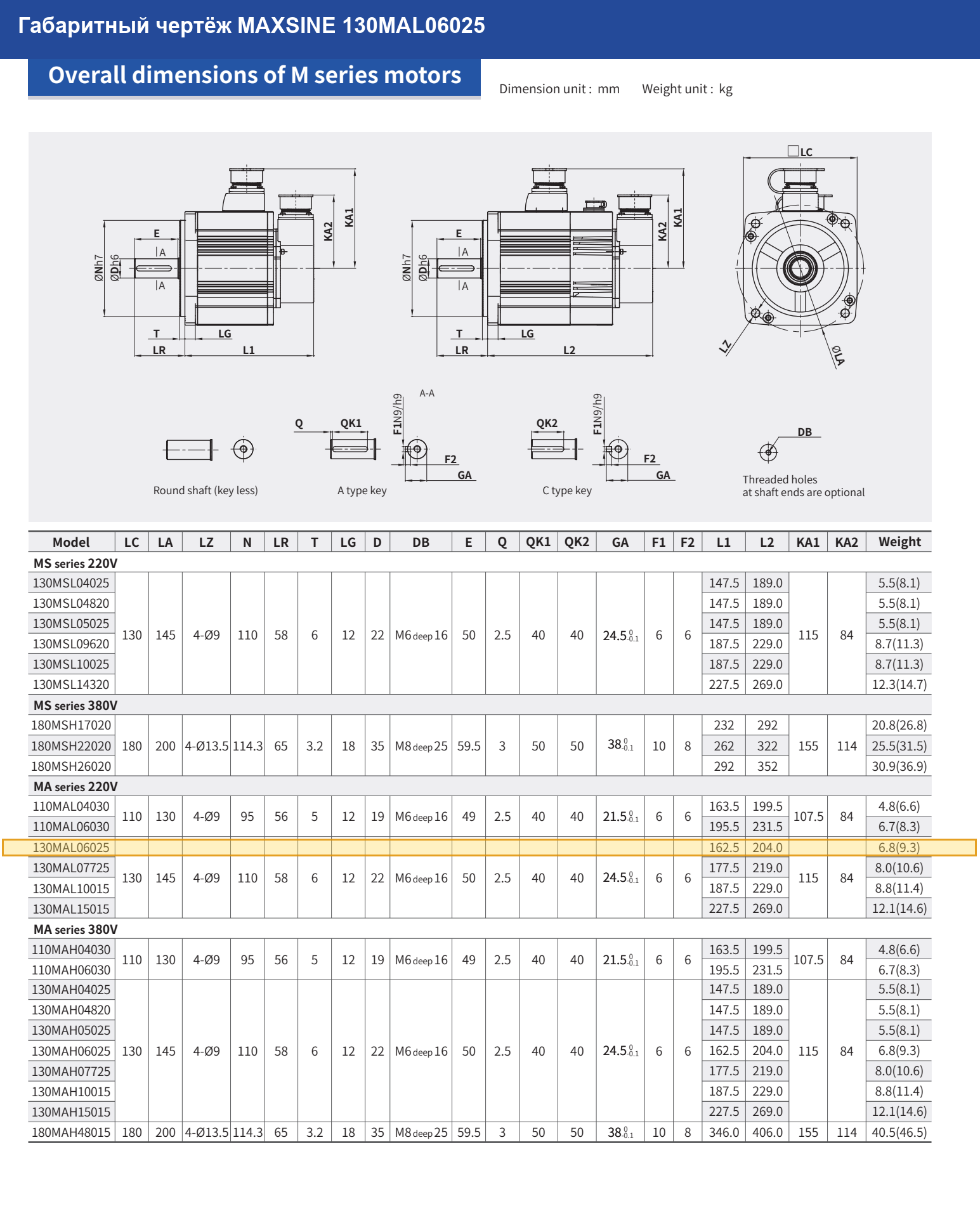

Чертежи, схемы и 3D-модели
3D-модели сервоприводов
Файлы конфигурации промышленных сетей
|
Тормоз
|
опция |
|
Напряжение AC, В
|
220 |
|
Крутящий момент серводвигателя, н/м
|
6 |
|
Мощность, кВт
|
1.57 |
|
Обороты, об/мин
|
2500 |
|
Фланец, мм
|
130 |
|
Рабочее напряжение, В
|
220 |
