Сервокомплект MAXSINE 180MAH48015, 7,5 кВт, 380 В. Серия MA сочетает умеренно низкую инерцию и стабильный момент для станков и промышленных механизмов.
В стандартную комплектацию входят серводвигатель, выбранный сервопривод, силовой и энкодерный кабели длиной 3 м. Кабели другой длины доступны по заказу.
Выбор сервопривода и способа управления
| Привод | Доступное управление | Назначение |
|---|---|---|
| EP1C Pro TH75 | Импульсное 5/24 В, Modbus RTU, CANopen | Управление от ЧПУ, ПЛК или контроллера движения; расширенные алгоритмы подавления колебаний. |
| EP1C Plus TH75 | Импульсное 5/24 В, Modbus RTU, MECHATROLINK-II | Станочные и многокоординатные системы с последовательной сетью MECHATROLINK-II. |
| EP3E GH210 | EtherCAT, PROFINET, POWERLINK, MECHATROLINK-III | Синхронное сетевое управление в режимах CSP, CSV и CST. |
| EP5 TH75 | Импульсное 5/24 В, Modbus RTU, CANopen, EtherCAT, PROFINET | Высокая динамика, автоматическая настройка и современные промышленные сети. |
Характеристики двигателя 180MAH48015
| Номинальная мощность | 7,5 кВт |
|---|---|
| Номинальный момент | 48 Н·м |
| Номинальная скорость | 1500 об/мин |
| Класс напряжения | 380 В |
| Фланец | 180 мм |
| Пиковый момент | 144 Н·м |
| Максимальная скорость | 1800 об/мин |
| Номинальный / пиковый ток | 15,4 / 40,3 А |
| Сопротивление обмотки при 25 °C | 0,25 Ом |
| Индуктивность обмотки | 2,55 мГн |
| Инерция ротора без тормоза / с тормозом | 15,8 / 16 × 10−3 кг·м² |
| Обратная связь | Инкрементальный или абсолютный энкодер либо резольвер — выбирается под применяемый привод и контроллер. |
Исполнение с тормозом
Двигатель доступен без тормоза и в исполнении с электромагнитным тормозом. Тормоз питается от 24 В DC ±10 % и предназначен для удержания неподвижного вала.
| Статический тормозной момент | не менее 55 Н·м |
|---|---|
| Инерция тормоза | 9,267 × 10−4 кг·м² |
| Мощность / ток | 26 Вт / 1,08 А |
| Время притяжения / отпускания | менее 180 мс / менее 80 мс |

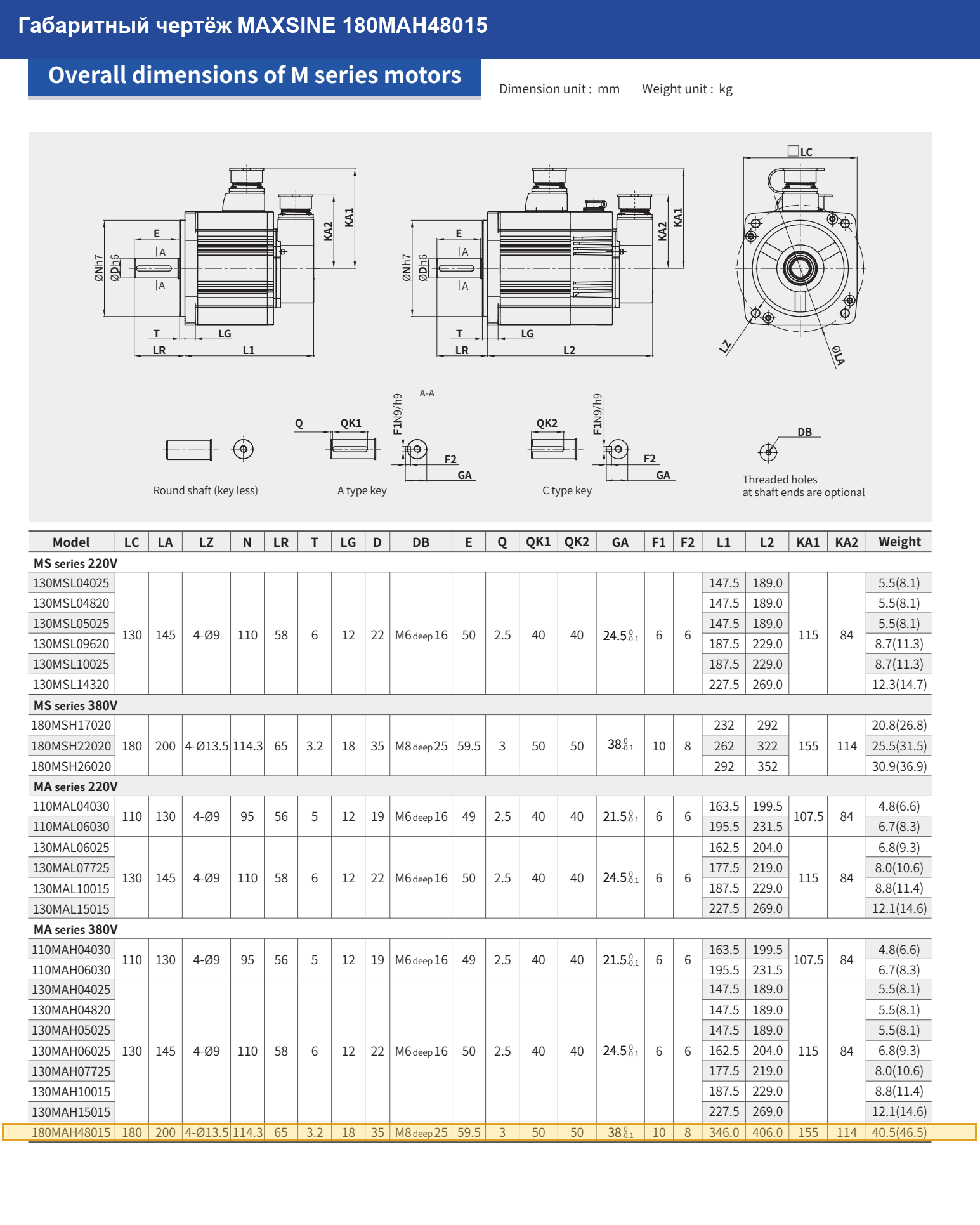

Чертежи, схемы и 3D-модели
3D-модели сервоприводов
Файлы конфигурации промышленных сетей
|
Тормоз
|
опция |
|
Напряжение AC, В
|
380 |
|
Крутящий момент серводвигателя, н/м
|
48 |
|
Мощность, кВт
|
7.5 |
|
Обороты, об/мин
|
1500 |
|
Фланец, мм
|
180 |
|
Рабочее напряжение, В
|
380 |
