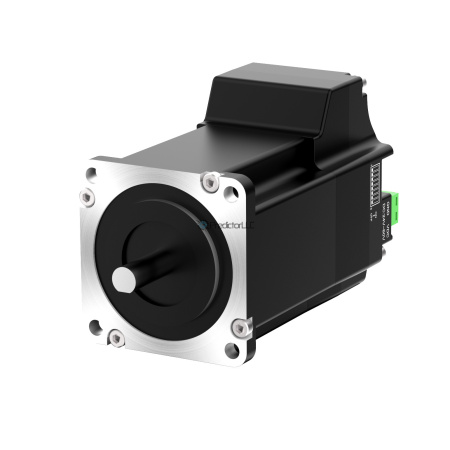

Rtelligent IT57AM30-D0821-24V-C объединяет двухфазный шаговый двигатель с фланцем 57 мм, драйвер и энкодер в одном корпусе. Сетевое управление CANopen позволяет передавать команды движения без отдельного импульсного кабеля к драйверу.
Характеристики
| Артикул | IT57AM30-D0821-24V-C |
|---|---|
| Исполнение | интегрированный двигатель, драйвер и энкодер |
| Управление | CANopen по сети CAN |
| Обратная связь | 17-битный магнитный энкодер, однооборотный |
| Типоразмер | NEMA 23 / 57 мм |
| Номинальный момент | 3,0 Н·м |
| Ток по таблице производителя | 5,0 А |
| Питание по спецификации серии | 24–60 В DC |
| Вал | с лыской, Ø 8 мм, длина 21 мм |
| Длина корпуса L | 143,5 мм |
| Дискретные сигналы | 4 входа 24 В (NPN/PNP), 2 выхода |
| Настройка | Type-C и 8-позиционный DIP-переключатель |
Управление и подключение
- CANopen: производитель указывает режимы профиля положения PP, профиля скорости PV и поиска начала отсчёта Homing.
- Однооборотный 17-битный магнитный энкодер обеспечивает обратную связь по положению.
- Четыре оптоизолированных входа поддерживают NPN и PNP; предусмотрены два дискретных выхода.
- Параметры задаются через Type-C и DIP-переключатель; разъём питания и сетевые порты находятся на задней части корпуса.
Разъёмы, входы и выходы
На интегрированном приводе IT57-E/C установлен десятиконтактный разъём I/O: четыре оптоизолированных входа DI1–DI4 24 В (NPN/PNP) и два оптоизолированных выхода DO1–DO2. Питание устройства подаётся на отдельные VDC/GND.
| Контакт | Сигнал | Назначение |
|---|---|---|
| 1 | COM+ | Общий входов |
| 2 | COM− | Общий выходов |
| 3 | DI1 | Дискретный вход 1 |
| 4 | DI2 | Дискретный вход 2 |
| 5 | DI3 | Дискретный вход 3 |
| 6 | DI4 | Дискретный вход 4 |
| 7 | DO1 | Дискретный выход 1 |
| 8 | DO2 | Дискретный выход 2 |
| 9 | BAT+ | Плюс батареи |
| 10 | GND | Минус батареи |
CANopen и настройка
У исполнения C/CQ команды движения передаются по CANopen. На корпусе предусмотрены Type-C для настройки и DIP-блок. Источник производителя для C/CQ описывает четыре входа и два выхода; функции отдельных переключателей DIP в доступной спецификации не приведены.
