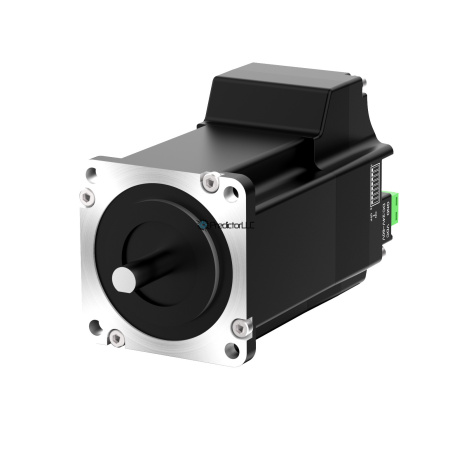

Rtelligent IT57AM23-D0821-24V-E объединяет двухфазный шаговый двигатель с фланцем 57 мм, драйвер и энкодер в одном корпусе. Сетевое управление EtherCAT позволяет передавать команды движения без отдельного импульсного кабеля к драйверу.
Характеристики
| Артикул | IT57AM23-D0821-24V-E |
|---|---|
| Исполнение | интегрированный двигатель, драйвер и энкодер |
| Управление | EtherCAT (CoE / CiA 402) |
| Обратная связь | 17-битный магнитный энкодер, однооборотный |
| Типоразмер | NEMA 23 / 57 мм |
| Номинальный момент | 2,3 Н·м |
| Ток по таблице производителя | 5,0 А |
| Питание по спецификации серии | 24–60 В DC |
| Вал | с лыской, Ø 8 мм, длина 21 мм |
| Длина корпуса L | 97,5 мм |
| Дискретные сигналы | 4 входа 24 В (NPN/PNP), 2 выхода |
| Настройка | Type-C и 8-позиционный DIP-переключатель |
Для этих исполнений в переданной спецификации и на изображении серии указано 24–60 В DC. В инструкции IT57-E V5.0 указан диапазон 24–80 В DC. Перед подключением сверяйте питание с маркировкой конкретного изделия.
Управление и подключение
- EtherCAT с профилем CoE / CiA 402: CSP, CSV, PP, PV и Homing; минимальный цикл синхронизации по инструкции IT57-E — 100 мкс.
- Однооборотный 17-битный магнитный энкодер обеспечивает обратную связь по положению.
- Четыре оптоизолированных входа поддерживают NPN и PNP; предусмотрены два дискретных выхода.

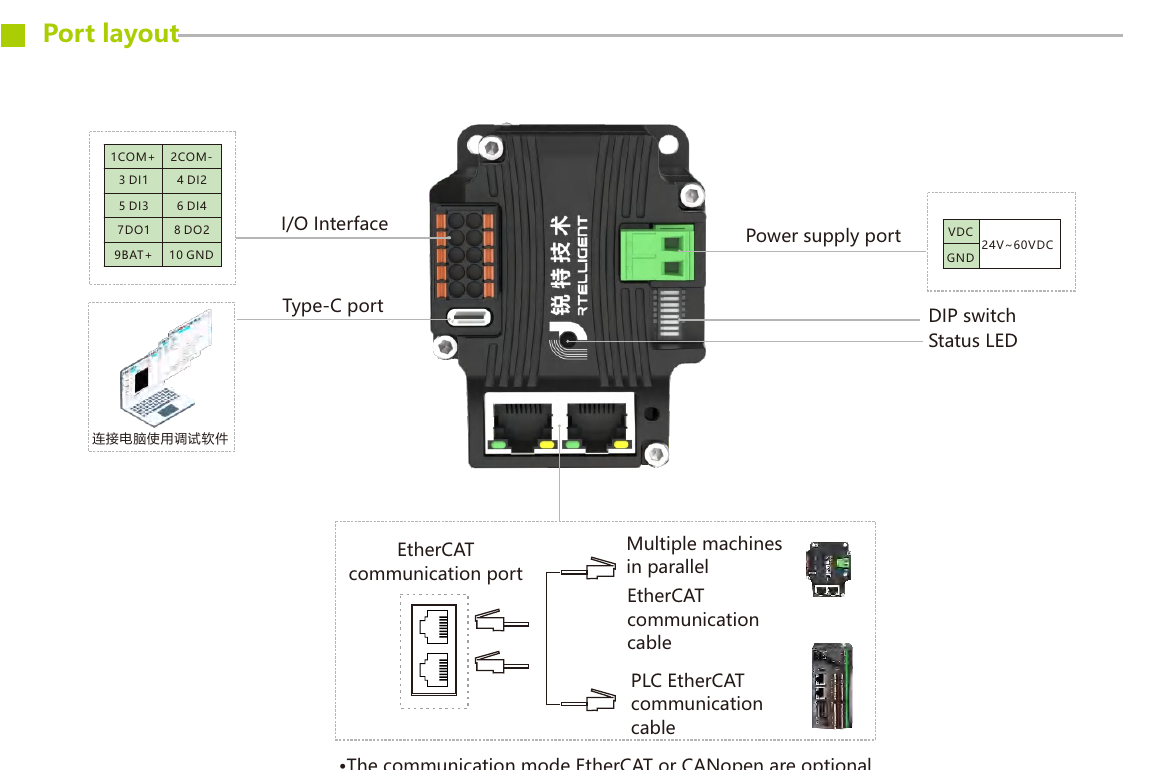

- Параметры задаются через Type-C и DIP-переключатель; разъём питания и сетевые порты находятся на задней части корпуса.
Разъёмы, входы и выходы
На интегрированном приводе IT57-E/C установлен десятиконтактный разъём I/O: четыре оптоизолированных входа DI1–DI4 24 В (NPN/PNP) и два оптоизолированных выхода DO1–DO2. Питание устройства подаётся на отдельные VDC/GND.
| Контакт | Сигнал | Назначение |
|---|---|---|
| 1 | COM+ | Общий входов |
| 2 | COM− | Общий выходов |
| 3 | DI1 | Дискретный вход 1 |
| 4 | DI2 | Дискретный вход 2 |
| 5 | DI3 | Дискретный вход 3 |
| 6 | DI4 | Дискретный вход 4 |
| 7 | DO1 | Дискретный выход 1 |
| 8 | DO2 | Дискретный выход 2 |
| 9 | BAT+ | Плюс батареи |
| 10 | GND | Минус батареи |
EtherCAT и назначение I/O по умолчанию

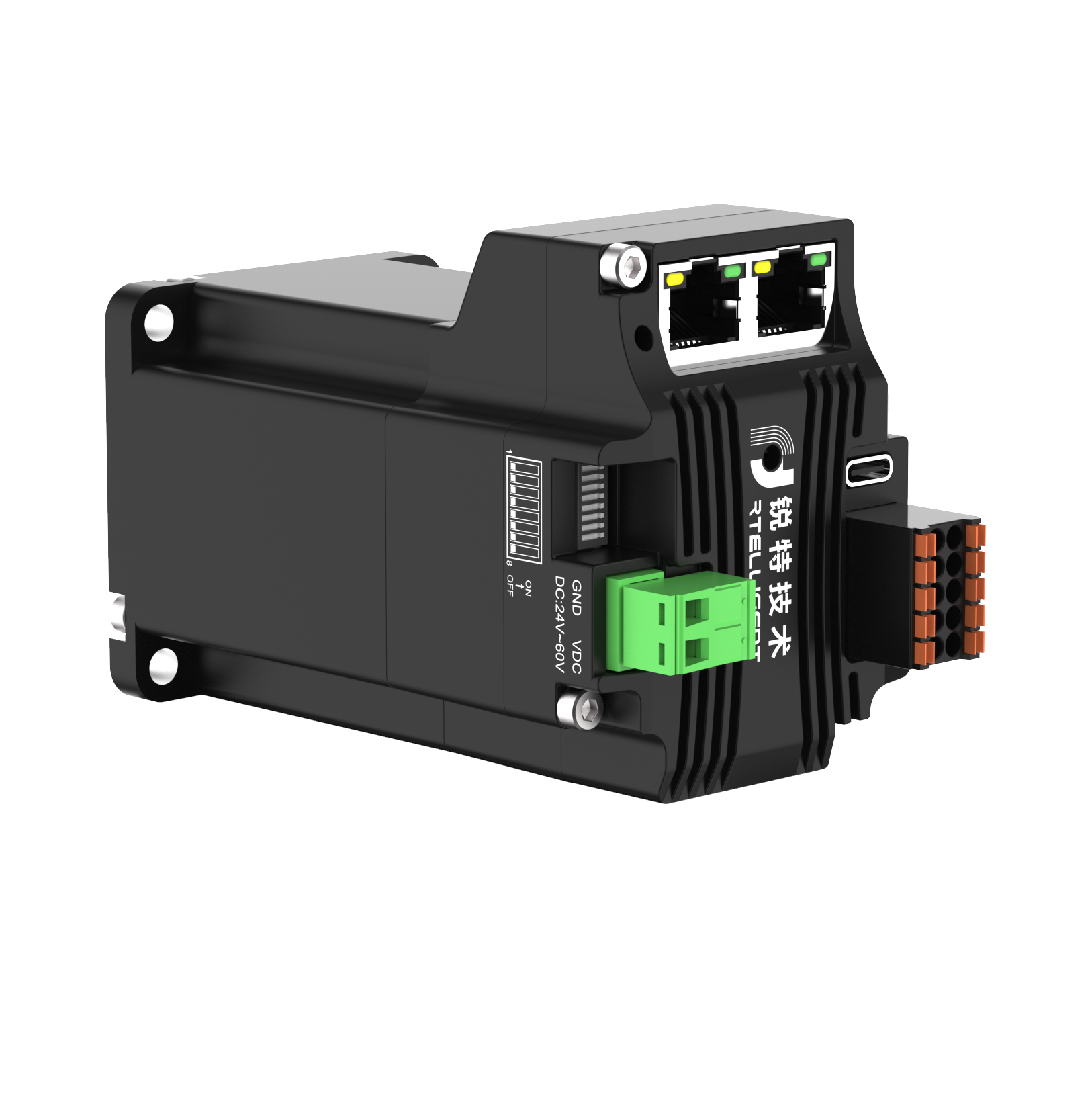

Два сетевых разъёма RJ45 соединяют устройство с предыдущим и следующим узлом EtherCAT. Контакты 1/2 — TX+/TX−, 3/6 — RX+/RX−; 4/5/7/8 не используются. Используйте кабель категории не ниже CAT5e.
| Сигнал | Функция по умолчанию |
|---|---|
| DI1 | Отрицательный концевой выключатель |
| DI2 | Положительный концевой выключатель |
| DI3 | Датчик исходного положения |
| DI4 | Снятие питания с обмоток / offline |
| DO1 | Аварийный выход |
| DO2 | Выход «позиция достигнута» |
Назначения входов задаются объектом 0x2007, полярность входов — 0x2008, функция выходов — 0x2005. Адрес EtherCAT задаётся через 0x2150/0x2151 или мастером сети. На корпусе показан DIP-блок; для этой версии руководство не приводит таблицу его положений.
