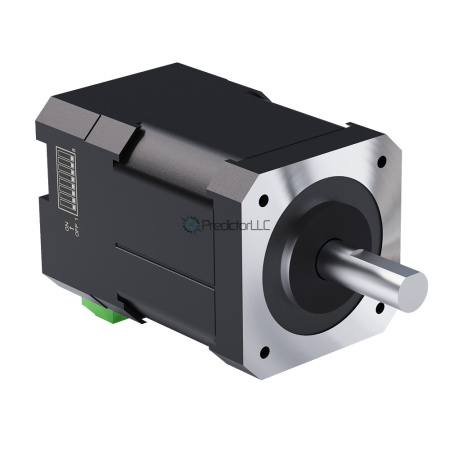

IT42AM06-D0524-24V-M совмещает шаговый двигатель 42 мм, встроенный драйвер и энкодер. Замкнутый контур контролирует положение вала; команды движения передаются через интерфейс Modbus RTU по RS485.
Характеристики и размеры
| Артикул | IT42AM06-D0524-24V-M |
|---|---|
| Исполнение | интегрированный шаговый двигатель с драйвером и энкодером |
| Контур управления | замкнутый |
| Сетевой интерфейс | RS485 / Modbus RTU |
| Импульсное управление | PUL− / DIR− / EN−, общий COM; PUL/DIR, двойной импульс, ортогональный режим |
| Типоразмер | NEMA 17, фланец 42 мм |
| Номинальный момент | 0,6 Н·м |
| Ток по каталогу | 1,5 А |
| Питание | 12–24 В DC |
| Вал | с лыской, Ø 5 × 24 мм |
| Длина корпуса L | 64 мм |
Настройка и подключение
- Импульсные команды: PUL/DIR, двойной импульс или ортогональный сигнал. Поддерживается последовательное управление по RS485 с Modbus RTU.
- Адрес узла (до 31) и скорость обмена выбираются DIP-переключателями; отдельный переключатель задаёт направление вращения.
- Входы PUL, DIR и EN рассчитаны на однофазные сигналы 24 В с общим анодом. Уровни 5 В и 24 В соответствуют разным исполнениям; данный артикул имеет 24V.
- Питание и уровень управляющих сигналов сверяйте с маркировкой поставляемого исполнения.
Разъём, сигналы и DIP-переключатели
У IT42 два тракта команд: импульсные входы и последовательное управление Modbus RTU по RS485. Входы PUL−, DIR− и EN− подключаются по схеме с общим анодом COM; исполнение 24V рассчитано на сигналы 24 В.
| Контакт | Назначение |
|---|---|
| VDC | Плюс питания 12–24 В DC |
| GND | Минус питания; опорный провод RS485 |
| PUL− | Импульсный вход |
| DIR− | Вход направления |
| EN− | Вход разрешения |
| COM | Общий анод дискретных входов |
| A | Линия RS485 A |
| B | Линия RS485 B |
RS485 не изолирован; для него используется общий провод GND. Полярность питания и уровень входных сигналов сверяйте с маркировкой устройства.
DIP-переключатели связи
| Переключатели | Назначение |
|---|---|
| SW1–SW5 | Адрес узла 1–31. ON = 0, OFF = 1; веса SW1…SW5: 1, 2, 4, 8, 16. |
| SW6–SW7 | Скорость RS485 / Modbus RTU: см. комбинации ниже. |
| SW8 | Направление вращения; заводское положение OFF. |
| Скорость, бит/с | SW6 | SW7 |
|---|---|---|
| 9600 | ON | ON |
| 19200 | OFF | ON |
| 38400 | ON | OFF |
| 115200 | OFF | OFF |
