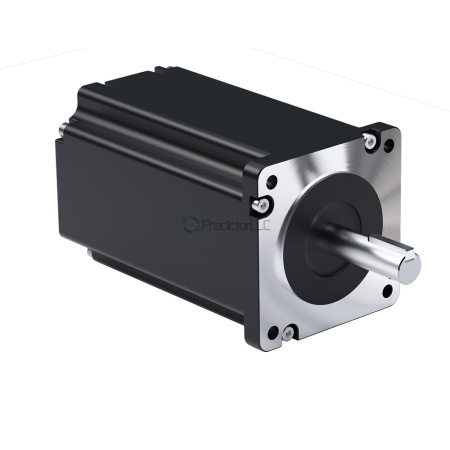

IT86AM45-K1440-24V-M совмещает шаговый двигатель 86 мм, встроенный драйвер и энкодер. Замкнутый контур контролирует положение вала. Внешние импульсы и направление подаются на IN3/IN4; сетевые команды передаются по Modbus RTU через RS485.
Характеристики и размеры
| Артикул | IT86AM45-K1440-24V-M |
|---|---|
| Исполнение | интегрированный шаговый двигатель с драйвером и энкодером |
| Контур управления | замкнутый |
| Сетевой интерфейс | RS485 / Modbus RTU |
| Импульсное управление | PUL/DIR через IN3 (импульсы) и IN4 (направление), общий COM+ |
| Дискретные I/O | IN3–IN6; OUT1–OUT2; COM− / COM+ |
| Типоразмер | NEMA 34, фланец 86 мм |
| Номинальный момент | 4,5 Н·м |
| Ток по каталогу | 6,0 А |
| Питание | 18–50 В DC |
| Вал | шпоночный, Ø 14 × 40 мм |
| Длина корпуса L | 108,5 мм |
Настройка и подключение
- Импульсное управление PUL/DIR использует IN3/IN4 при выборе внешних команд. Также доступны RS485 / Modbus RTU, дискретные входы IN3–IN6 и выходы OUT1–OUT2.

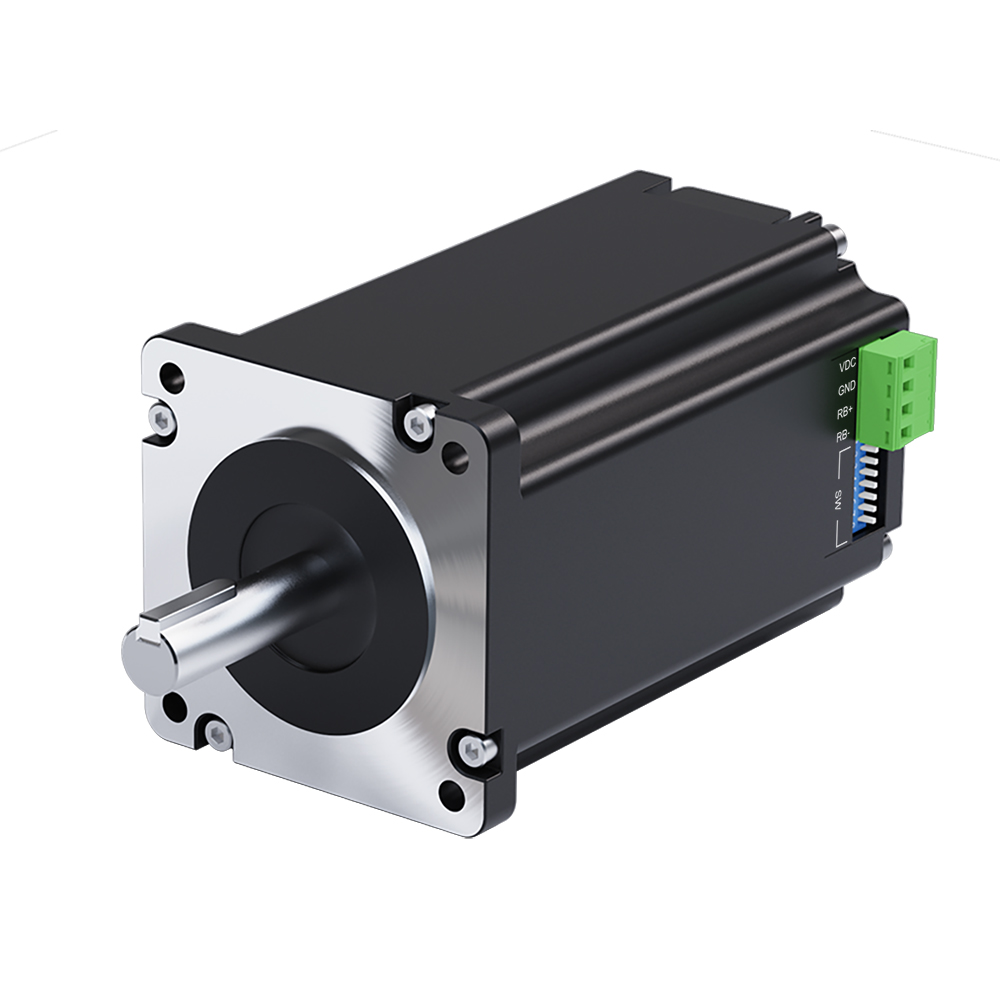

- На корпусе расположены DIP-переключатели, коммуникационный разъём, светодиод состояния и клеммы питания. Предусмотрены выводы RB+/RB− для тормозного резистора.
- Питание и уровень управляющих сигналов сверяйте с маркировкой поставляемого исполнения.

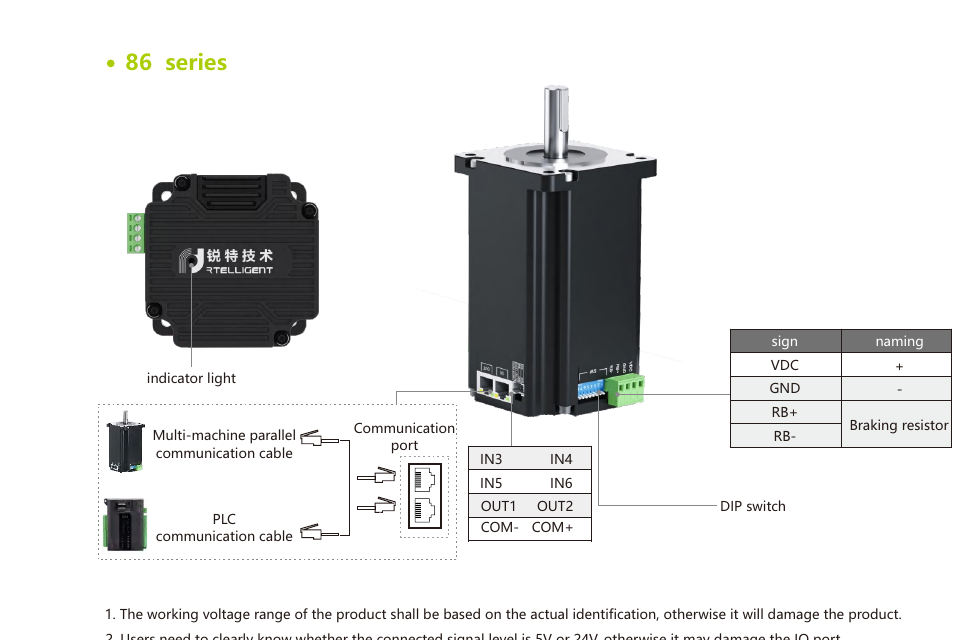

Разъёмы, дискретные сигналы и DIP-переключатели
У IT86 доступны сетевые команды RS485 / Modbus RTU и внешнее импульсное управление PUL/DIR. Для импульсов и направления используются входы IN3 и IN4 с общим COM+; назначение входов зависит от выбранного режима.
| Группа | Контакты | Назначение |
|---|---|---|
| Питание | VDC, GND | Плюс и минус питания 18–50 В DC |
| Тормозной резистор | RB+, RB− | Выводы подключения тормозного резистора |
| RS485 | GND, A, B | Общий провод и дифференциальная пара RS485 |
| Дискретные входы | IN3, IN4, IN5, IN6 | IN3 — импульсы, IN4 — направление в режиме PUL/DIR; IN5 и IN6 — дискретные входы |
| Дискретные выходы | OUT1, OUT2 | Два выходных сигнала |
| Общие I/O | COM−, COM+ | Общие клеммы входов/выходов |
RS485 не изолирован и использует GND как опорный провод. Для этого артикула уровень управляющих сигналов указан в коде 24V.
DIP-переключатели связи
| Переключатели | Назначение |
|---|---|
| SW1–SW5 | Адрес узла 1–31. ON = 0, OFF = 1; веса SW1…SW5: 1, 2, 4, 8, 16. |
| SW6–SW7 | Скорость RS485 / Modbus RTU: см. комбинации ниже. |
| SW8 | Направление вращения; заводское положение OFF. |
| Скорость, бит/с | SW6 | SW7 |
|---|---|---|
| 9600 | ON | ON |
| 19200 | OFF | ON |
| 38400 | ON | OFF |
| 115200 | OFF | OFF |
