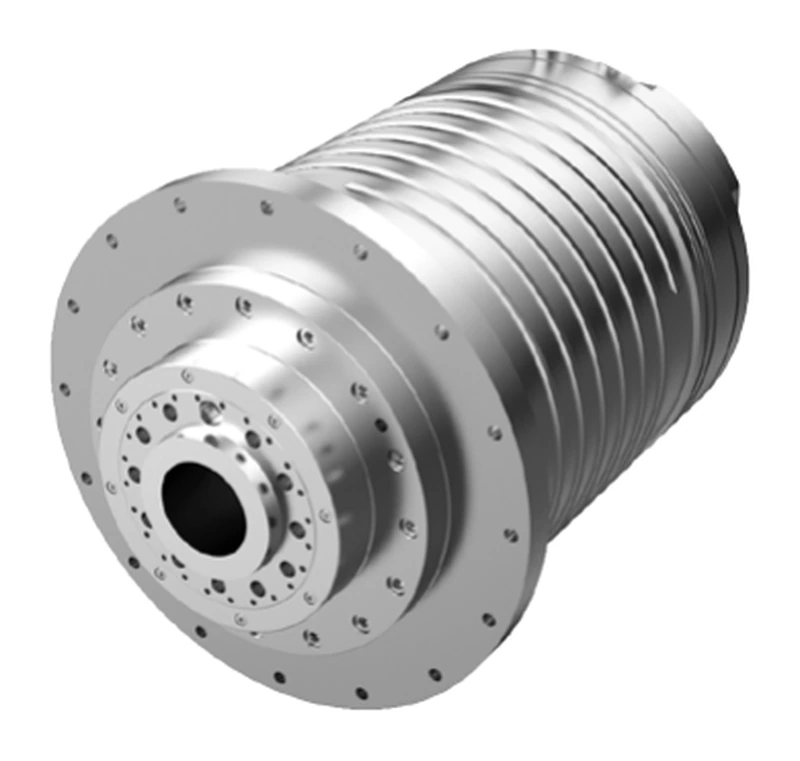

CTB BCES-A206WS-4022-2000-4000 — мотор-шпиндель со встроенным электродвигателем для токарных станков и токарных обрабатывающих центров. Интегрированная компоновка сокращает кинематическую цепь, повышает жёсткость узла и уменьшает занимаемое место.
Технические характеристики
| Модель | BCES-A206WS-4022-2000-4000 |
|---|---|
| Номинальная мощность, кВт | 22 |
| Номинальный ток, А | 84,5 |
| Номинальный момент, Н·м | 105 |
| Номинальная скорость, об/мин | 2000 |
| Максимальная скорость, об/мин | 4000 |
| Тип двигателя | Синхронный |
| Число полюсов | 8 |
| Смазка подшипников | Пластичная смазка |
| Охлаждение | Жидкостное |
| Интерфейс шпинделя | A2-6 |
| Точность | 0.003 мм |
| Масса, кг | 174 |
| Сквозное отверстие, мм | 67 |
| Тормоз | Опция |
| Точность позиционирования | 60/±7.5 |
Как читать скоростные режимы
Номинальная скорость относится к продолжительному режиму S1: двигатель способен длительно работать при указанном номинальном моменте и мощности при соблюдении условий охлаждения.
Зона постоянной мощности начинается выше номинальной скорости. В ней мощность сохраняется, а доступный момент уменьшается с ростом оборотов. В таблице указана верхняя граница этой зоны.
Максимальная скорость — предельно допустимая частота вращения конкретного исполнения, а не номинальный длительный режим.

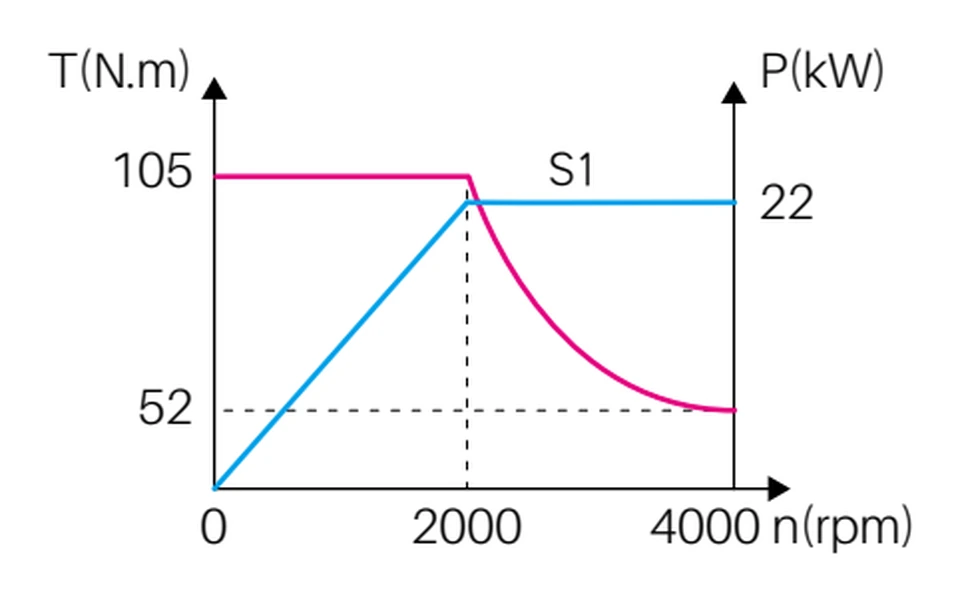

Характеристика момента и мощности
График относится именно к модели BCES-A206WS-4022-2000-4000 и показывает рабочие границы момента и мощности в зависимости от скорости.

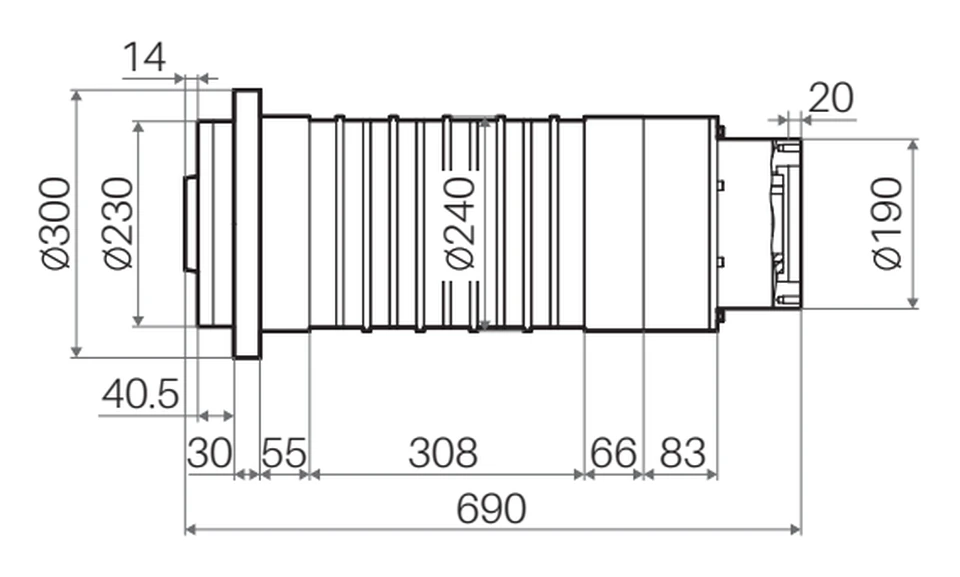

Габаритный чертёж
Сервоприводы CTB для шпиндельных двигателей
В каталоге CTB представлены семейства сервоприводов GH, D18 и MAS для управления шпиндельными двигателями. Серии различаются диапазоном мощности, напряжением, допустимым током, вариантами управления и поддерживаемой обратной связью.
Конкретный сервопривод подбирается после проверки напряжения, длительного тока, типа энкодера, требуемого интерфейса управления и перегрузочного цикла. Одного совпадения по мощности для корректного выбора недостаточно.
