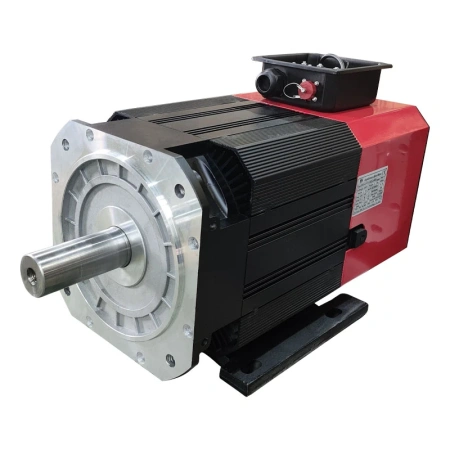

MKSERVO DH13 — серия асинхронных серводвигателей шпинделя для токарных, фрезерных, шлифовальных и других станков с ЧПУ. В одну серию объединены исполнения с общим присоединительным размером корпуса 272 × 272 мм и длиной от 570 до 800 мм.
Двигатели рассчитаны на работу с высоким моментом на низкой скорости и в зоне постоянной мощности на повышенных оборотах. Тип энкодера выбирается при заказе под применяемый сервопривод и систему ЧПУ.
Варианты монтажа
- B3 — монтаж на лапах.
- B5 — фланцевый монтаж.
- B35 — монтаж на лапах с фланцем.
Основные характеристики MKSERVO DH13
| Номинальная мощность | 5,5–30 кВт |
|---|---|
| Номинальный момент | 70–191 Н·м |
| Кратковременный момент, 30 минут | 88–239 Н·м |
| Номинальная скорость | 500–3000 об/мин |
| Максимальная скорость | 2500–8000 об/мин |
| Количество полюсов | 4 |
| Степень защиты | IP55 |
| Класс изоляции | F |
| Охлаждение | Принудительное воздушное; вентилятор 90 Вт, 380 В, 0,2 А |
| Варианты обратной связи | Оптический инкрементальный энкодер, резольвер, абсолютный энкодер или Sin/Cos |
Габаритные группы
| Группа | Размер корпуса | Длина, мм | Вентилятор |
|---|---|---|---|
| DH13-1 | 272 × 272 мм | 570 | 90 Вт, 380 В, 0,2 А |
| DH13-2 | 272 × 272 мм | 620 | 90 Вт, 380 В, 0,2 А |
| DH13-3 | 272 × 272 мм | 660 | 90 Вт, 380 В, 0,2 А |
| DH13-4 | 272 × 272 мм | 700 | 90 Вт, 380 В, 0,2 А |
| DH13-5 | 272 × 272 мм | 800 | 90 Вт, 380 В, 0,2 А |
Как читать скоростные режимы
Номинальные обороты — граница продолжительного режима постоянного момента S1. До этой скорости двигатель способен длительно развивать номинальный момент; мощность возрастает вместе с оборотами и на номинальной скорости достигает номинального значения.
Максимальные обороты в зоне постоянной мощности показывают верхнюю границу диапазона, в котором двигатель сохраняет номинальную мощность. После номинальной скорости момент уменьшается примерно обратно пропорционально оборотам.
Предельные обороты — максимально допустимая скорость вращения конкретного исполнения. Между окончанием зоны постоянной мощности и предельными оборотами доступные мощность и момент снижаются; это не номинальный длительный режим, поэтому допустимую нагрузку и продолжительность работы необходимо согласовать при подборе.
Параметры «30 мин» относятся к кратковременному перегрузочному режиму продолжительностью до 30 минут, а не к непрерывному режиму S1.

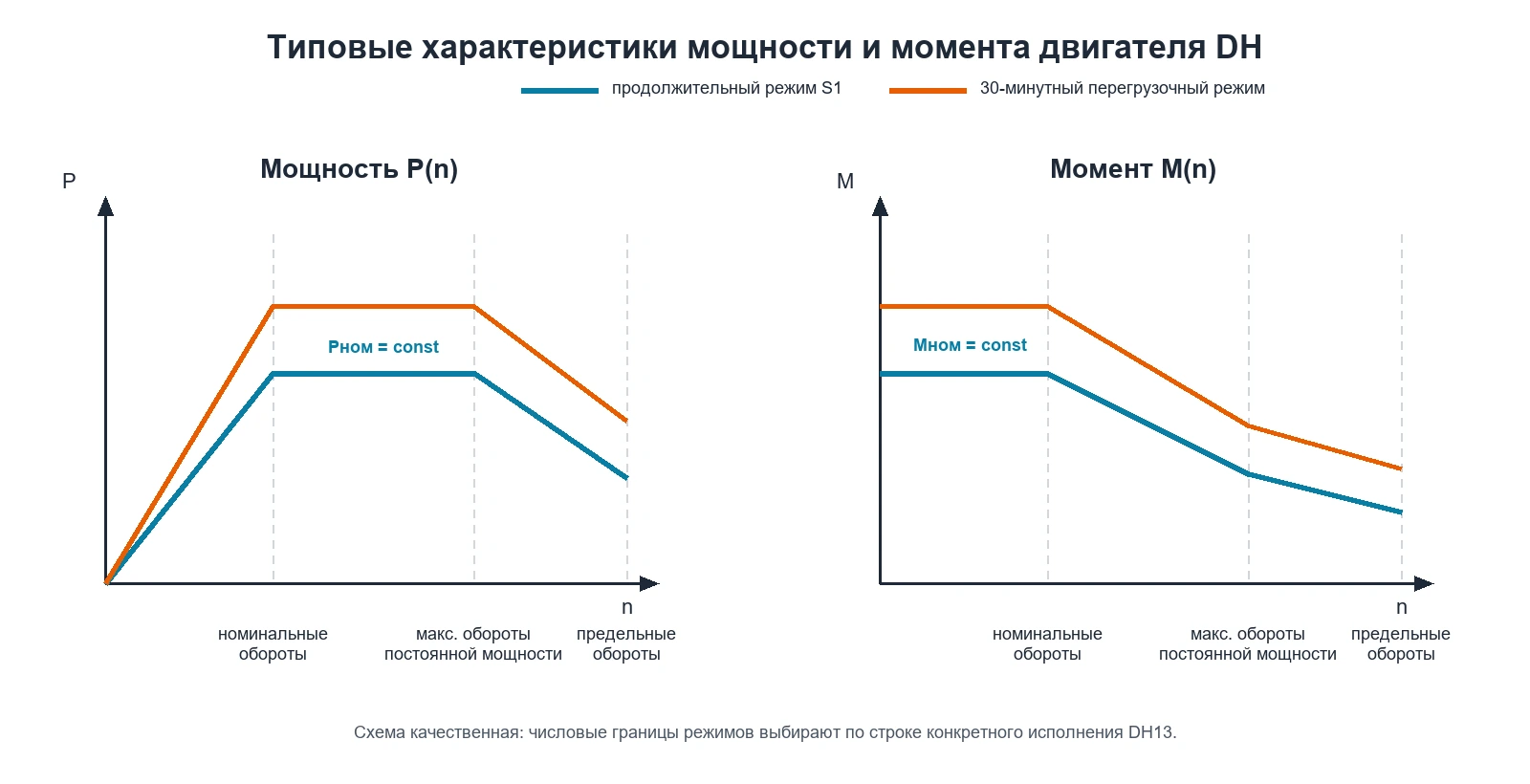

Типовая характеристика режимов DH
График из каталога производителя является типовой качественной схемой для серии DH. Числовые границы трёх режимов приведены ниже отдельно для каждого исполнения DH13.
Исполнения двигателя и соответствующие сервоприводы SDC
Модель SDC в таблице подобрана по номинальной мощности двигателя и номинальному выходному току S1 сервопривода. Перед заказом необходимо согласовать напряжение двигателя, тип энкодера, интерфейс команд и требуемый перегрузочный цикл.
| Модель двигателя | Мощность S1, кВт | Момент S1, Н·м | Ток S1, А | Номинальные об/мин | Постоянная мощность до, об/мин | Предельные об/мин | Сервопривод SDC |
|---|---|---|---|---|---|---|---|
| DH13-1-70-5.5/7.5-4-750-XXXX | 5,5 | 70 | 11,5 | 750 | 2250 | 4000 | SDC-AM-4T012 |
| DH13-1-72-7.5/11-4-1000-XXXX | 7,5 | 71,5 | 15,3 | 1000 | 4000 | 6000 | SDC-AM-4T017 |
| DH13-1-70-11/15-4-1500-XXXX | 11 | 70 | 22,2 | 1500 | 6000 | 8000 | SDC-CM-4T024 |
| DH13-1-72-15/18.5-4-2000-XXXX | 15 | 72 | 29,8 | 2000 | 6000 | 8000 | SDC-CM-4T030 |
| DH13-2-87-5.5/7.5-4-600-XXXX | 5,5 | 87 | 11,5 | 600 | 1800 | 3000 | SDC-AM-4T012 |
| DH13-2-96-7.5/11-4-750-XXXX | 7,5 | 96 | 15,3 | 750 | 2250 | 4000 | SDC-AM-4T017 |
| DH13-2-105-11/15-4-1000-XXXX | 11 | 105 | 22,2 | 1000 | 4000 | 5000 | SDC-CM-4T024 |
| DH13-2-96-15/18.5-4-1500-XXXX | 15 | 96 | 29,8 | 1500 | 6000 | 8000 | SDC-CM-4T030 |
| DH13-2-88-18.5/22-4-2000-XXXX | 18,5 | 88 | 36 | 2000 | 6000 | 8000 | SDC-CM-4T037 |
| DH13-3-105-5.5/7.5-4-500-XXXX | 5,5 | 105 | 11,5 | 500 | 1500 | 2500 | SDC-AM-4T012 |
| DH13-3-103-6.5/8.5-4-600-XXXX | 6,5 | 103 | 13,5 | 600 | 1800 | 3000 | SDC-AM-4T017 |
| DH13-3-115-9.0/11-4-750-XXXX | 9 | 115 | 18 | 750 | 2250 | 4000 | SDC-CM-4T022 |
| DH13-3-118-18.5/22-4-1500-XXXX | 18,5 | 118 | 36 | 1500 | 4500 | 8000 | SDC-CM-4T037 |
| DH13-3-105-22/30-4-2000-XXXX | 22 | 105 | 42,6 | 2000 | 6000 | 8000 | SDC-DM-4T045 |
| DH13-3-70-22/30-4-3000-XXXX | 22 | 70 | 42,6 | 3000 | 8000 | 8000 | SDC-DM-4T045 |
| DH13-4-143-7.5/11-4-500-XXXX | 7,5 | 143 | 15,3 | 500 | 1500 | 2500 | SDC-AM-4T017 |
| DH13-4-119-7.5/11-4-600-XXXX | 7,5 | 119 | 15,3 | 600 | 1800 | 3000 | SDC-AM-4T017 |
| DH13-4-140-11/15-4-750-XXXX | 11 | 140 | 22,2 | 750 | 2250 | 4000 | SDC-CM-4T024 |
| DH13-4-143-15/18.5-4-1000-XXXX | 15 | 143 | 29,8 | 1000 | 3000 | 5000 | SDC-CM-4T030 |
| DH13-4-140-22/30-4-1500-XXXX | 22 | 140 | 42,6 | 1500 | 4500 | 8000 | SDC-DM-4T045 |
| DH13-4-143-30/37-4-2000-XXXX | 30 | 143 | 57 | 2000 | 6000 | 8000 | SDC-DM-4T060 |
| DH13-4-96-30/37-4-3000-XXXX | 30 | 96 | 57 | 3000 | 8000 | 8000 | SDC-DM-4T060 |
| DH13-5-172-9.0/11-4-500-XXXX | 9 | 172 | 18 | 500 | 1500 | 2500 | SDC-CM-4T022 |
| DH13-5-175-11/15-4-600-XXXX | 11 | 175 | 22,2 | 600 | 1800 | 3000 | SDC-CM-4T024 |
| DH13-5-191-15/18.5-4-750-XXXX | 15 | 191 | 29,8 | 750 | 2250 | 4000 | SDC-CM-4T030 |
| DH13-5-177-18.5/22-4-1000-XXXX | 18,5 | 177 | 36 | 1000 | 3000 | 5000 | SDC-CM-4T037 |
| DH13-5-191-30/37-4-1500-XXXX | 30 | 191 | 57,2 | 1500 | 4500 | 6000 | SDC-DM-4T060 |
Кратковременная перегрузка и механические параметры
| Модель двигателя | 30 мин, кВт | 30 мин, Н·м | 30 мин, А | Инерция, кг·м² | Масса, кг |
|---|---|---|---|---|---|
| DH13-1-70-5.5/7.5-4-750-XXXX | 7,5 | 96 | 15,3 | 0,0736 | 90 |
| DH13-1-72-7.5/11-4-1000-XXXX | 11 | 105 | 22,2 | 0,0736 | 90 |
| DH13-1-70-11/15-4-1500-XXXX | 15 | 96 | 29,8 | 0,0736 | 90 |
| DH13-1-72-15/18.5-4-2000-XXXX | 18,5 | 88 | 36 | 0,0736 | 90 |
| DH13-2-87-5.5/7.5-4-600-XXXX | 7,5 | 119 | 15,3 | 0,101 | 110 |
| DH13-2-96-7.5/11-4-750-XXXX | 11 | 140 | 22,2 | 0,101 | 110 |
| DH13-2-105-11/15-4-1000-XXXX | 15 | 143 | 29,8 | 0,101 | 110 |
| DH13-2-96-15/18.5-4-1500-XXXX | 18,5 | 118 | 36 | 0,101 | 110 |
| DH13-2-88-18.5/22-4-2000-XXXX | 22 | 105 | 42,6 | 0,101 | 110 |
| DH13-3-105-5.5/7.5-4-500-XXXX | 7,5 | 143 | 15,3 | 0,117 | 115 |
| DH13-3-103-6.5/8.5-4-600-XXXX | 8,5 | 135 | 17 | 0,117 | 115 |
| DH13-3-115-9.0/11-4-750-XXXX | 11 | 140 | 22,2 | 0,117 | 115 |
| DH13-3-118-18.5/22-4-1500-XXXX | 22 | 140 | 42,6 | 0,117 | 115 |
| DH13-3-105-22/30-4-2000-XXXX | 30 | 143 | 57,3 | 0,117 | 115 |
| DH13-3-70-22/30-4-3000-XXXX | 30 | 96 | 57,3 | 0,117 | 115 |
| DH13-4-143-7.5/11-4-500-XXXX | 11 | 210 | 22,2 | 0,139 | 120 |
| DH13-4-119-7.5/11-4-600-XXXX | 11 | 175 | 22,2 | 0,139 | 120 |
| DH13-4-140-11/15-4-750-XXXX | 15 | 191 | 29,8 | 0,139 | 120 |
| DH13-4-143-15/18.5-4-1000-XXXX | 18,5 | 177 | 36 | 0,139 | 120 |
| DH13-4-140-22/30-4-1500-XXXX | 30 | 191 | 57 | 0,139 | 120 |
| DH13-4-143-30/37-4-2000-XXXX | 37 | 177 | 69,6 | 0,139 | 120 |
| DH13-4-96-30/37-4-3000-XXXX | 37 | 118 | 69,6 | 0,139 | 120 |
| DH13-5-172-9.0/11-4-500-XXXX | 11 | 210 | 22,2 | 0,188 | 140 |
| DH13-5-175-11/15-4-600-XXXX | 15 | 239 | 29,8 | 0,188 | 140 |
| DH13-5-191-15/18.5-4-750-XXXX | 15 | 235 | 36 | 0,188 | 140 |
| DH13-5-177-18.5/22-4-1000-XXXX | 22 | 210 | 42,6 | 0,188 | 140 |
| DH13-5-191-30/37-4-1500-XXXX | 37 | 235 | 69,6 | 0,188 | 140 |
Габаритные чертежи

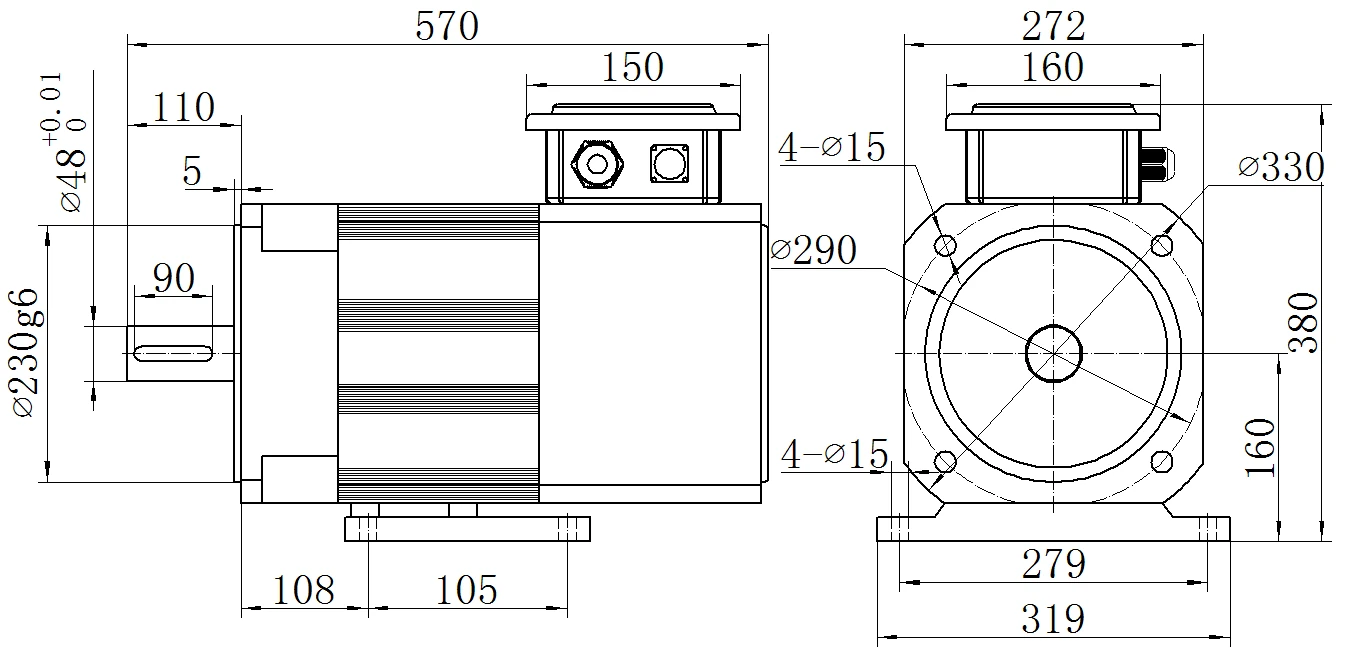

Габаритный чертёж DH13-1

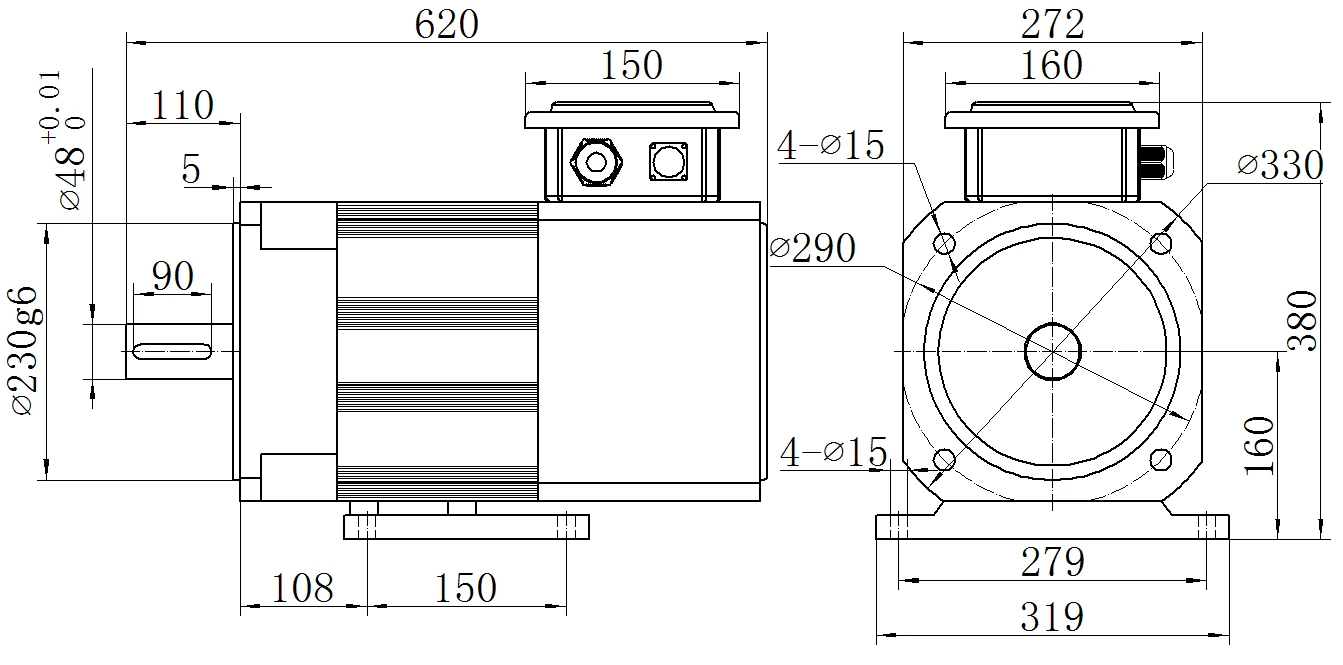

Габаритный чертёж DH13-2

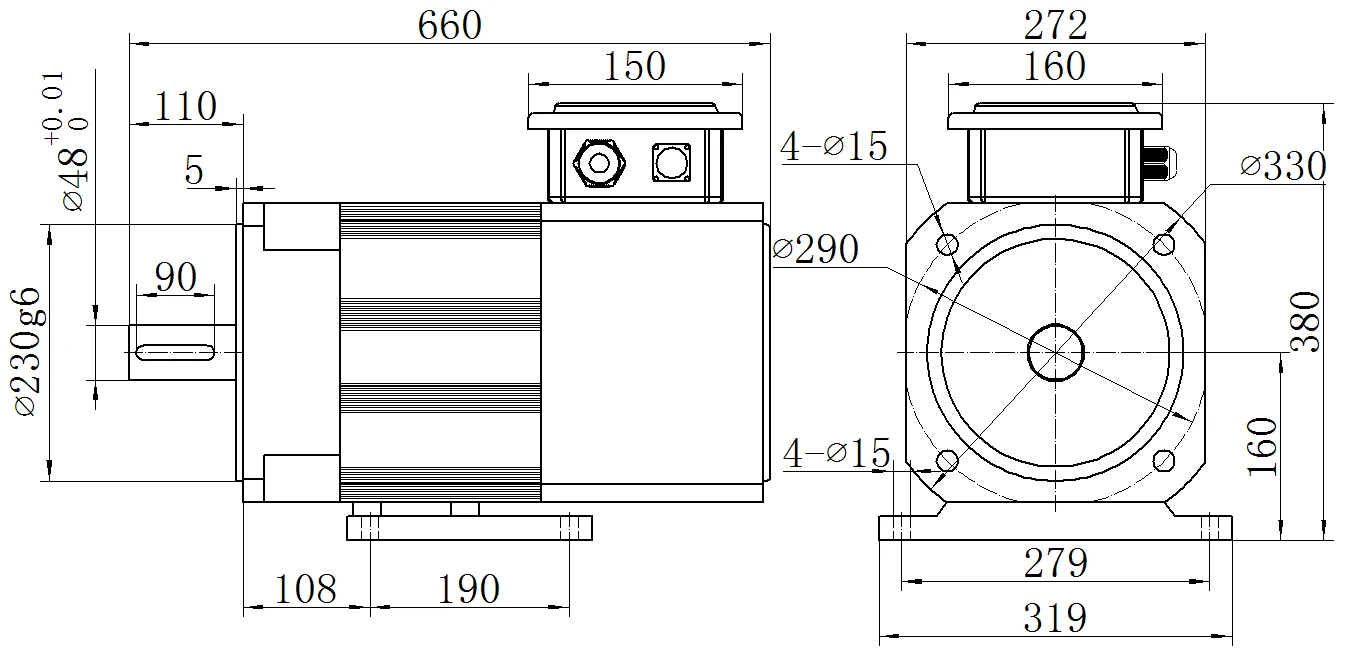

Габаритный чертёж DH13-3

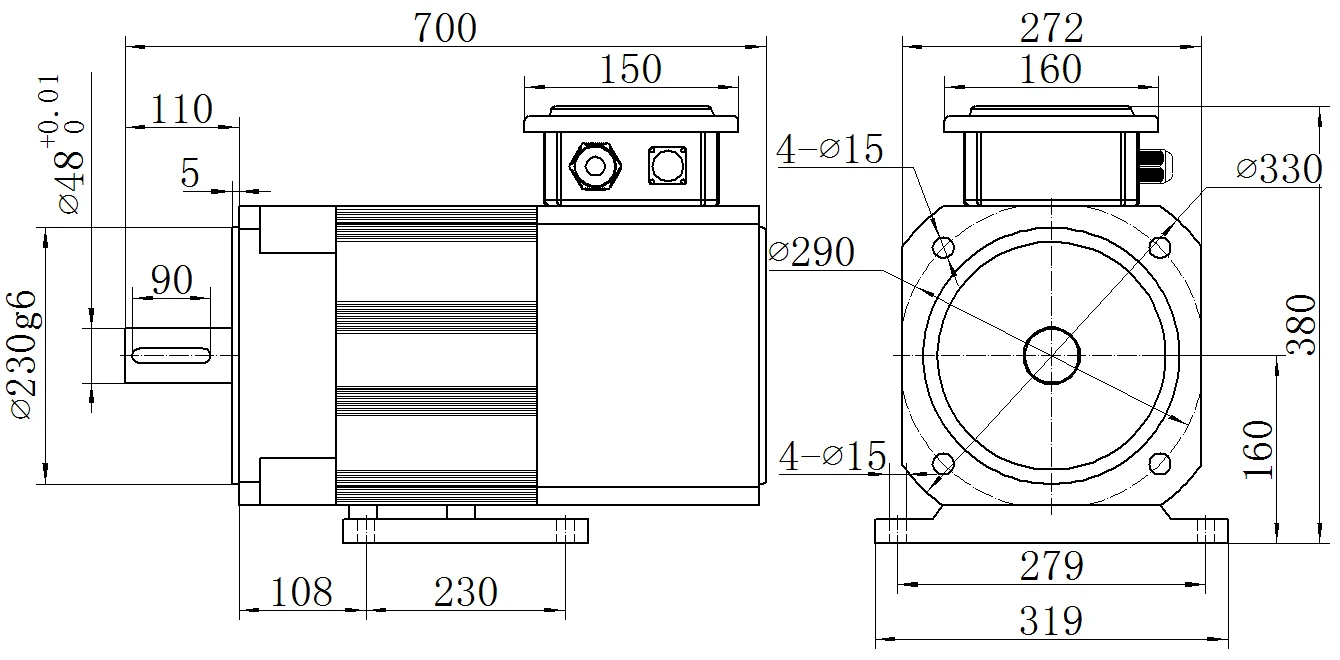

Габаритный чертёж DH13-4

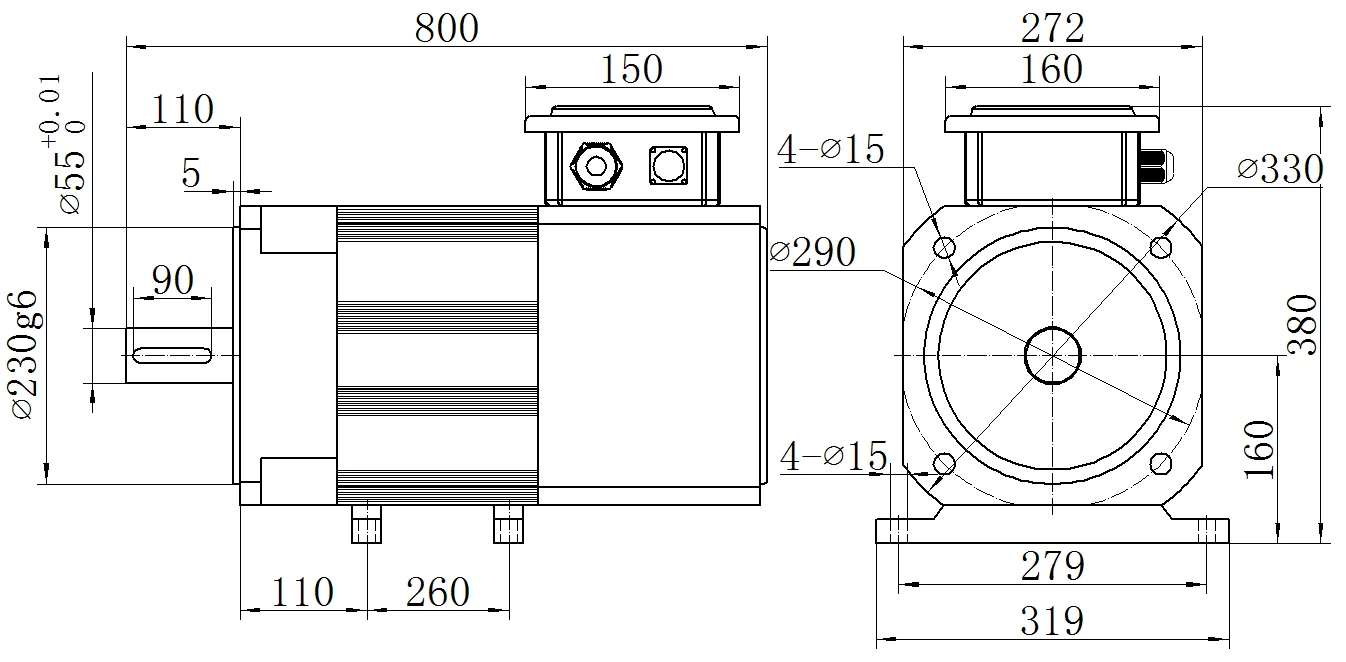

Габаритный чертёж DH13-5
Сервоприводы SDC и схемы подключения
Сервоприводы MKSERVO SDC для серии DH13
SDC — серия сервоприводов для управления шпиндельными двигателями. Исполнения 4T рассчитаны на трёхфазное питание класса 400 В. В зависимости от модификации предусмотрены вход энкодера, mBUS, дискретные входы и выходы, аналоговое задание, импульсное управление и вывод сигналов энкодера.
| Модель SDC | Мощность двигателя, кВт | Номинальный ток S1, А | Тормозной резистор |
|---|---|---|---|
| SDC-AM-4T012 | 5,5 | 12 | 40 Ом / 1000 Вт |
| SDC-AM-4T017 | 7,5 | 17 | 32 Ом / 1000 Вт |
| SDC-CM-4T022 | 10 | 22 | 26 Ом / 1500 Вт |
| SDC-CM-4T024 | 11 | 24 | 26 Ом / 1500 Вт |
| SDC-CM-4T030 | 15 | 30 | 20 Ом / 2500 Вт |
| SDC-CM-4T037 | 18,5 | 37 | 20 Ом / 2500 Вт |
| SDC-DM-4T045 | 22 | 45 | 26 Ом / 1500 Вт × 2 |
| SDC-DM-4T060 | 30 | 60 | 26 Ом / 1500 Вт × 2 |
Разъёмы и электрические схемы SDC

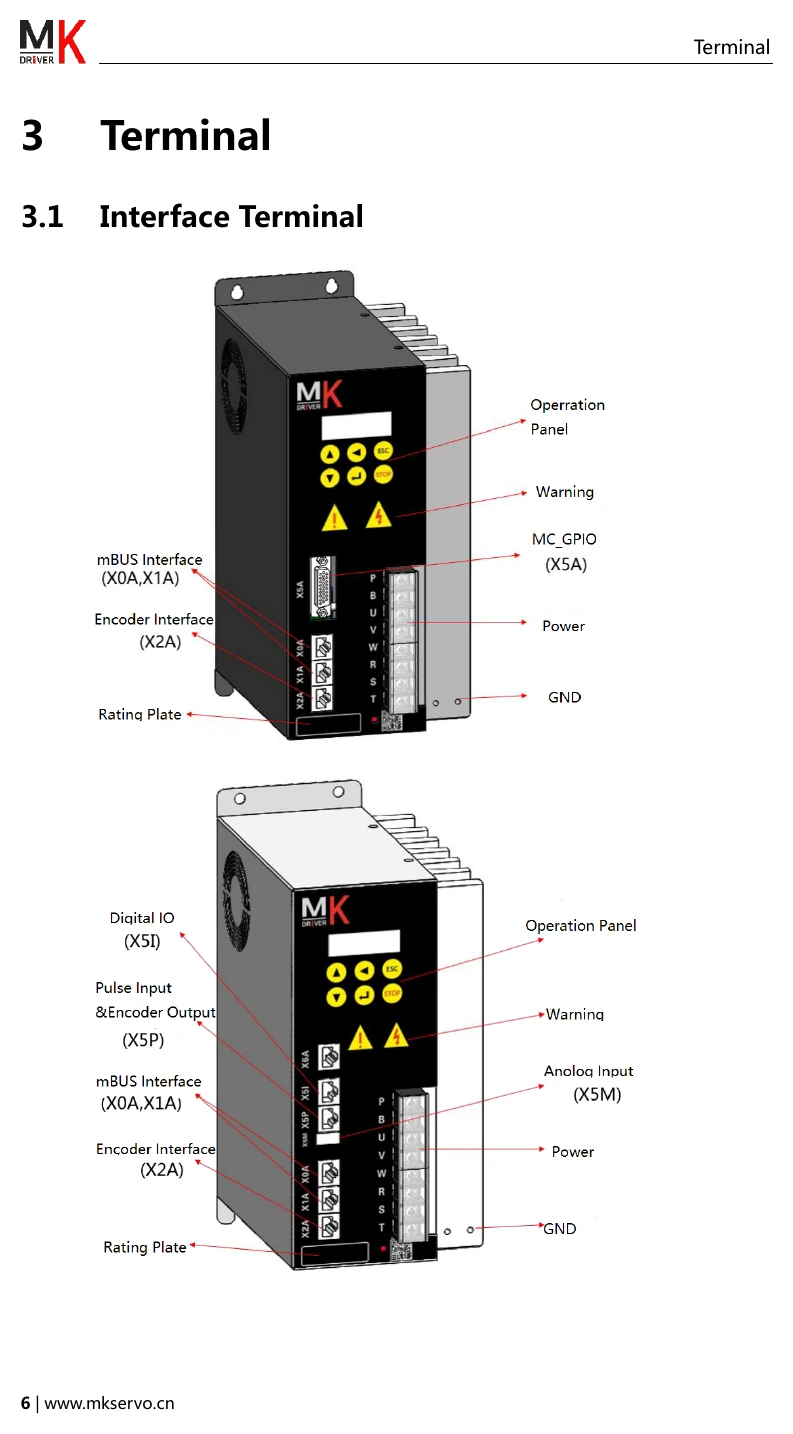

Расположение разъёмов и клемм SDC

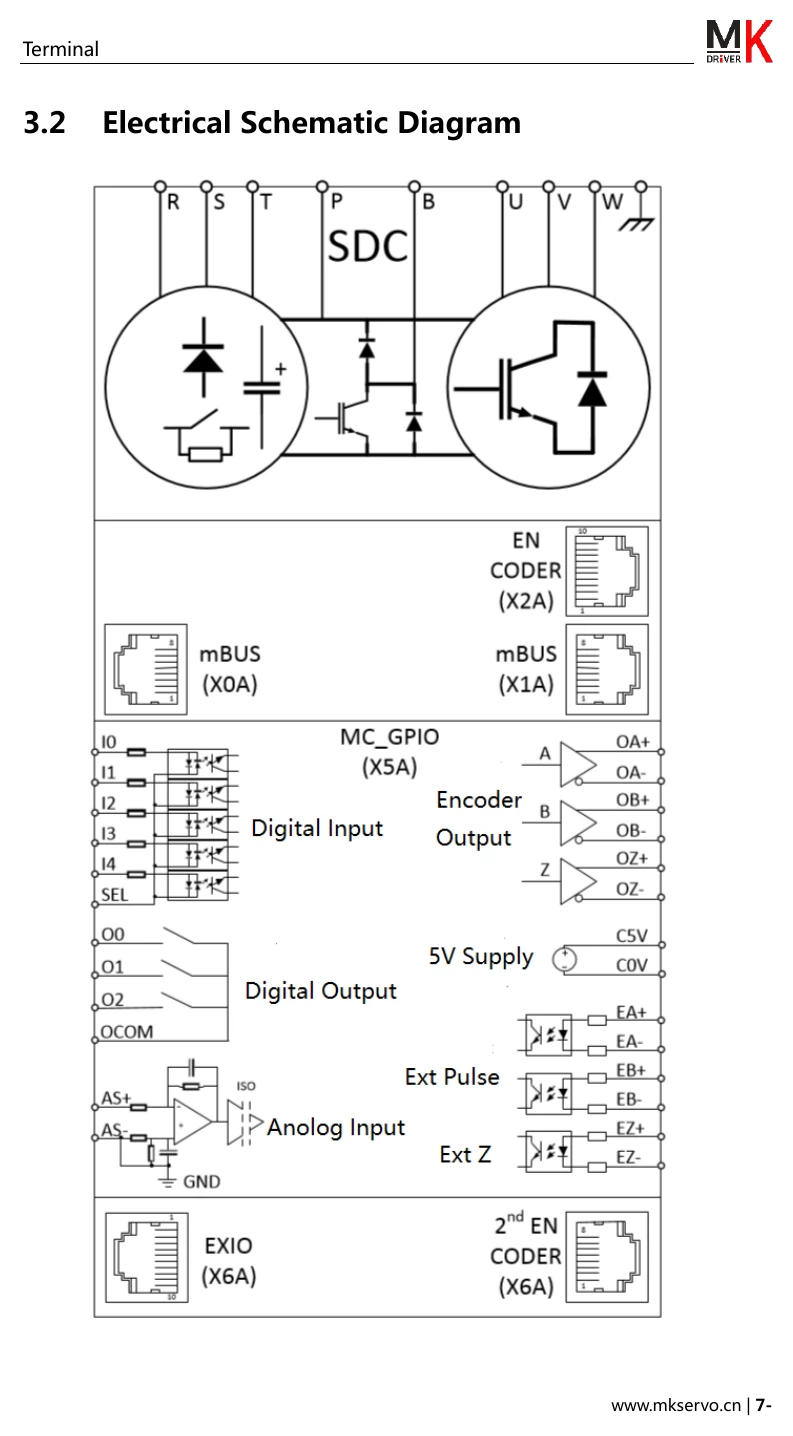

Общая электрическая схема SDC

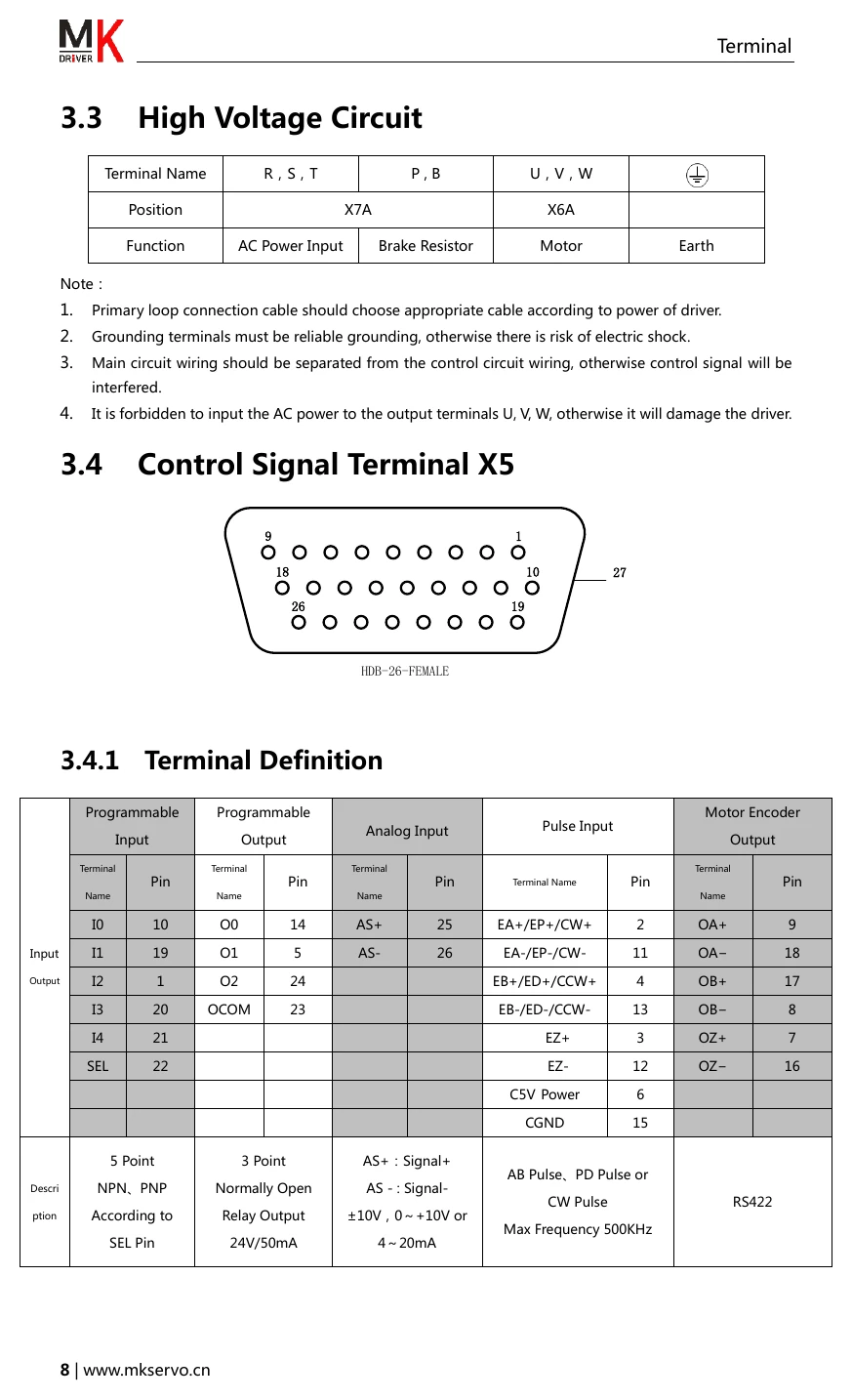

Силовые клеммы и распиновка X5
