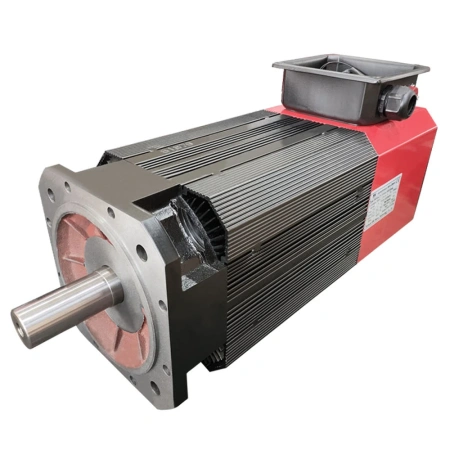

MKSERVO DH10 — Серия универсальных асинхронных серводвигателей для шпинделей токарных, фрезерных, шлифовальных и других станков с ЧПУ.
Двигатели рассчитаны на работу с высоким моментом на низкой скорости и в зоне постоянной мощности на повышенных оборотах. Тип энкодера и согласованный сервопривод выбираются при заказе.
Варианты монтажа
- B3 — монтаж на лапах.
- B5 — фланцевый монтаж.
- B35 — монтаж на лапах с фланцем.
Основные характеристики MKSERVO DH10
| Номинальная мощность | 2,2–18,5 кВт |
|---|---|
| Номинальный момент | 21–105 Н·м |
| Номинальная скорость | 750–2000 об/мин |
| Предельная скорость | 4000–8000 об/мин |
| Степень защиты | IP55 |
| Класс изоляции | F |
| Варианты обратной связи | Оптический инкрементальный энкодер, резольвер, абсолютный энкодер или Sin/Cos |
Габаритные исполнения
| Исполнение корпуса | Сечение, мм | Длина, мм | Вентилятор |
|---|---|---|---|
| DH10-1 | 210 × 210 | 450 | 35 Вт; 380 В; 0,14 А |
| DH10-2 | 210 × 210 | 490 | 35 Вт; 380 В; 0,14 А |
| DH10-3 | 210 × 210 | 540 | 35 Вт; 380 В; 0,14 А |
| DH10-4 | 210 × 210 | 610 | 50 Вт; 380 В; 0,34 А |
| DH10-5 | 210 × 210 | 750 | 50 Вт; 380 В; 0,34 А |
Как читать скоростные режимы
Номинальные обороты — граница продолжительного режима постоянного момента S1. До этой скорости двигатель способен длительно развивать номинальный момент.
Максимальные обороты в зоне постоянной мощности показывают верхнюю границу диапазона, в котором двигатель сохраняет номинальную мощность, а момент снижается по мере роста оборотов.
Предельные обороты — максимально допустимая скорость конкретного исполнения. Выше зоны постоянной мощности доступные момент и мощность снижаются; это не номинальный длительный режим.
Параметры «30 мин» относятся к кратковременному перегрузочному режиму продолжительностью до 30 минут, а не к непрерывному режиму S1.
Типовая характеристика режимов DH
Исполнения двигателя и соответствующие сервоприводы
Сервопривод в таблице подобран по номинальной мощности двигателя и выходному току S1. Перед заказом необходимо согласовать напряжение двигателя, тип энкодера, интерфейс команд и требуемый перегрузочный цикл.
| Модель двигателя | S1, кВт | S1, Н·м | S1, А | Номинальные, об/мин | Постоянная мощность до, об/мин | Предельные, об/мин | Сервопривод |
|---|---|---|---|---|---|---|---|
| DH10-1-21-2.2/3.7-4-1000-XXXX | 2,2 | 21 | 5,1 | 1000 | 4000 | 6000 | SDC-KM-4T008 |
| DH10-1-24-3.7/5.5-4-1500-XXXX | 3,7 | 24 | 8 | 1500 | 6000 | 8000 | SDC-KM-4T008 |
| DH10-2-35.3-3.7/5.5-4-1000-XXXX | 3,7 | 35,3 | 8 | 1000 | 4000 | 6000 | SDC-KM-4T008 |
| DH10-2-35-5.5/7.5-4-1500-XXXX | 5,5 | 35 | 11,5 | 1500 | 6000 | 8000 | SDC-AM-4T012 |
| DH10-2-35.8-7.5/11-4-2000-XXXX | 7,5 | 35,8 | 15,3 | 2000 | 8000 | 8000 | SDC-AM-4T017 |
| DH10-3-47-3.7/5.5-4-750-XXXX | 3,7 | 47 | 8 | 750 | 3000 | 4000 | SDC-KM-4T008 |
| DH10-3-53-5.5/7.5-4-1000-XXXX | 5,5 | 53 | 11,5 | 1000 | 4000 | 6000 | SDC-AM-4T012 |
| DH10-3-48-7.5/11-4-1500-XXXX | 7,5 | 48 | 15,3 | 1500 | 6000 | 8000 | SDC-AM-4T017 |
| DH10-3-53-11/15-4-2000-XXXX | 11 | 53 | 22,2 | 2000 | 8000 | 8000 | SDC-CM-4T024 |
| DH10-4-70-5.5/7.5-4-750-XXXX | 5,5 | 70 | 11,5 | 750 | 2250 | 4000 | SDC-AM-4T012 |
| DH10-4-72-7.5/11-4-1000-XXXX | 7,5 | 72 | 15,3 | 1000 | 4000 | 6000 | SDC-AM-4T017 |
| DH10-4-70-11/15-4-1500-XXXX | 11 | 70 | 22,2 | 1500 | 6000 | 8000 | SDC-CM-4T024 |
| DH10-4-72-15/18.5-4-2000-XXXX | 15 | 72 | 29,8 | 2000 | 8000 | 8000 | SDC-CM-4T030 |
| DH10-5-105-11/15-4-1000-XXXX | 11 | 105 | 22,2 | 1000 | 4000 | 6000 | SDC-CM-4T024 |
| DH10-5-96-15/18.5-4-1500-XXXX | 15 | 96 | 29,8 | 1500 | 6000 | 8000 | SDC-CM-4T030 |
| DH10-5-88-18.5/22-4-2000-XXXX | 18,5 | 88 | 36 | 2000 | 8000 | 8000 | SDC-CM-4T037 |
Кратковременная перегрузка и механические параметры
| Модель | 30 мин, кВт | 30 мин, Н·м | 30 мин, А | Инерция, кг·м² | Масса, кг |
|---|---|---|---|---|---|
| DH10-1-21-2.2/3.7-4-1000-XXXX | 3,0 | 28,7 | 6,64 | 0,0146 | 45 |
| DH10-1-24-3.7/5.5-4-1500-XXXX | 5,5 | 35 | 11,5 | 0,0146 | 45 |
| DH10-2-35.3-3.7/5.5-4-1000-XXXX | 5,5 | 52,5 | 11,5 | 0,0195 | 52 |
| DH10-2-35-5.5/7.5-4-1500-XXXX | 7,5 | 48 | 15,3 | 0,0195 | 52 |
| DH10-2-35.8-7.5/11-4-2000-XXXX | 7,5 | 52,5 | 15,,3 | 0,0195 | 52 |
| DH10-3-47-3.7/5.5-4-750-XXXX | 5,5 | 70 | 11,5 | 0,0264 | 59 |
| DH10-3-53-5.5/7.5-4-1000-XXXX | 7,5 | 72 | 15,3 | 0,0264 | 59 |
| DH10-3-48-7.5/11-4-1500-XXXX | 11 | 70 | 22,2 | 0,0264 | 59 |
| DH10-3-53-11/15-4-2000-XXXX | 15 | 72 | 29,8 | 0,0264 | 59 |
| DH10-4-70-5.5/7.5-4-750-XXXX | 7,5 | 96 | 15,3 | 0,0375 | 73 |
| DH10-4-72-7.5/11-4-1000-XXXX | 11 | 105 | 22,2 | 0,0375 | 73 |
| DH10-4-70-11/15-4-1500-XXXX | 15 | 96 | 29,8 | 0,0375 | 73 |
| DH10-4-72-15/18.5-4-2000-XXXX | 18,5 | 88 | 36 | 0,0375 | 73 |
| DH10-5-105-11/15-4-1000-XXXX | 15 | 143 | 29,8 | 0,0668 | 96 |
| DH10-5-96-15/18.5-4-1500-XXXX | 18,5 | 118 | 36 | 0,0668 | 96 |
| DH10-5-88-18.5/22-4-2000-XXXX | 22 | 105 | 42,6 | 0,0668 | 96 |
Габаритные чертежи
Габаритный чертёж DH10-1

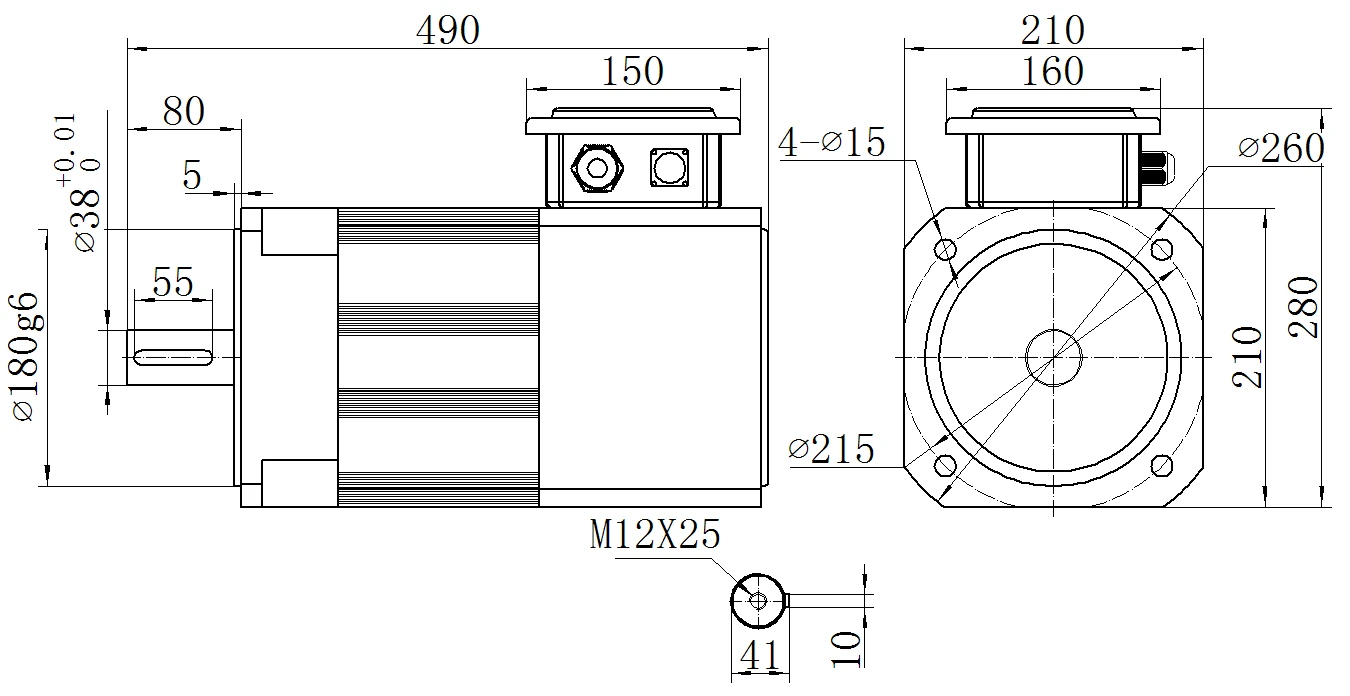

Габаритный чертёж DH10-2
Габаритный чертёж DH10-3

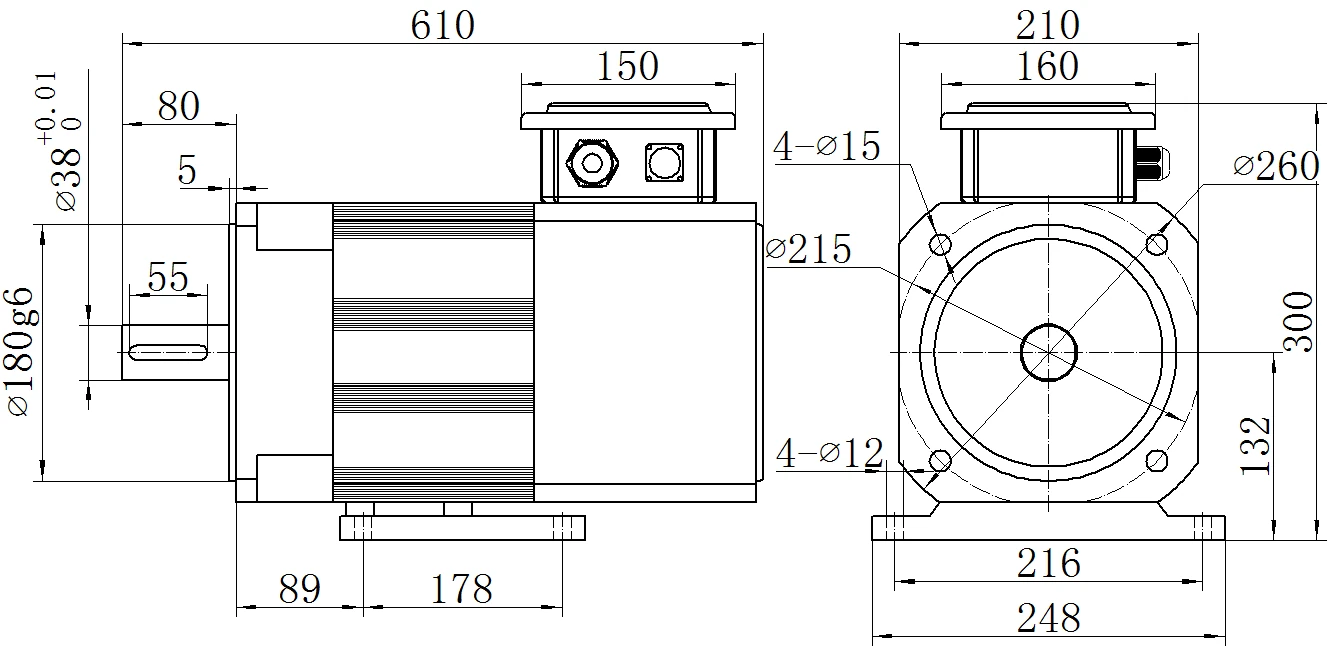

Габаритный чертёж DH10-4

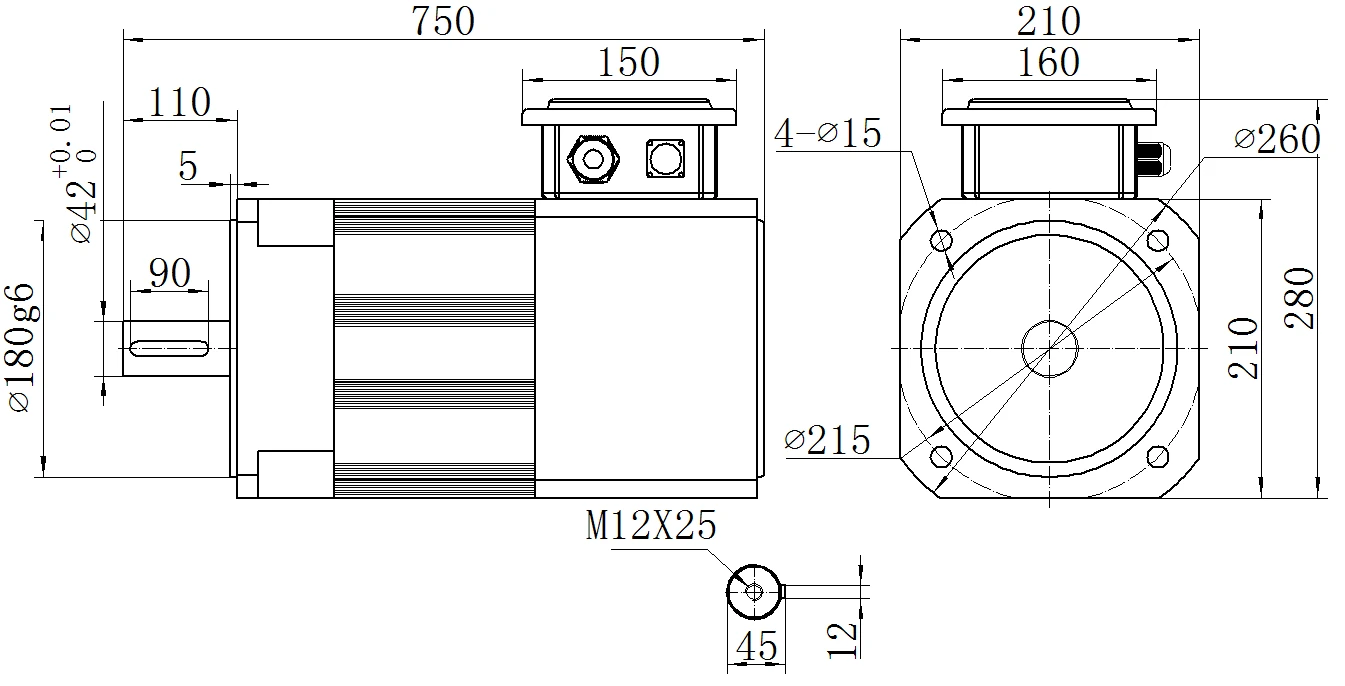

Габаритный чертёж DH10-5
Сервоприводы SDC/BKC и схемы подключения
SDC и BKC — серии сервоприводов для управления асинхронными шпиндельными двигателями. Исполнения 4T рассчитаны на трёхфазное питание класса 380–400 В. Руководство показывает вход энкодера, дискретные входы и выходы, аналоговое и импульсное задание, mBUS и вывод сигналов энкодера.
| Модель | Мощность двигателя, кВт | Номинальный ток S1, А | Тормозной резистор |
|---|---|---|---|
| SDC-AM-4T012 | 5,5 | 12 | 40 Ом / 1000 Вт |
| SDC-AM-4T017 | 7,5 | 17 | 32 Ом / 1000 Вт |
| SDC-CM-4T024 | 11 | 24 | 26 Ом / 1500 Вт |
| SDC-CM-4T030 | 15 | 30 | 20 Ом / 2500 Вт |
| SDC-CM-4T037 | 18,5 | 37 | 20 Ом / 2500 Вт |
| SDC-KM-4T008 | 3,7 | 8,5 | 75 Ом / 500 Вт |
Расположение разъёмов и клемм
Общая электрическая схема
Силовые клеммы и распиновка X5
