MKSERVO DH20 — Серия универсальных асинхронных серводвигателей для шпинделей токарных, фрезерных, шлифовальных и других станков с ЧПУ.
Двигатели рассчитаны на работу с высоким моментом на низкой скорости и в зоне постоянной мощности на повышенных оборотах. Тип энкодера и согласованный сервопривод выбираются при заказе.
Варианты монтажа
- B3 — монтаж на лапах.
- B5 — фланцевый монтаж.
- B35 — монтаж на лапах с фланцем.
Основные характеристики MKSERVO DH20
| Номинальная мощность | 18,5–200 кВт |
|---|---|
| Номинальный момент | 700–2101 Н·м |
| Номинальная скорость | 250–1000 об/мин |
| Предельная скорость | 1000–3500 об/мин |
| Степень защиты | IP55 |
| Класс изоляции | F |
| Варианты обратной связи | Оптический инкрементальный энкодер, резольвер, абсолютный энкодер или Sin/Cos |
Габаритные исполнения
| Исполнение корпуса | Сечение, мм | Длина, мм | Вентилятор |
|---|---|---|---|
| DH20-1 | 450 × 450 | 1000 | 130 Вт; 380 В; 0,3 А |
| DH20-2 | 450 × 450 | 1085 | 130 Вт; 380 В; 0,3 А |
| DH20-3 | 450 × 450 | 1140 | 130 Вт; 380 В; 0,3 А |
| DH20-4 | 450 × 450 | 1255 | 130 Вт; 380 В; 0,3 А |
| DH20-5 | 450 × 450 | 1335 | 130 Вт; 380 В; 0,3 А |
| DH20-6 | 450 × 450 | 1435 | 130 Вт; 380 В; 0,3 А |
Как читать скоростные режимы
Номинальные обороты — граница продолжительного режима постоянного момента S1. До этой скорости двигатель способен длительно развивать номинальный момент.
Максимальные обороты в зоне постоянной мощности показывают верхнюю границу диапазона, в котором двигатель сохраняет номинальную мощность, а момент снижается по мере роста оборотов.
Предельные обороты — максимально допустимая скорость конкретного исполнения. Выше зоны постоянной мощности доступные момент и мощность снижаются; это не номинальный длительный режим.
Параметры «30 мин» относятся к кратковременному перегрузочному режиму продолжительностью до 30 минут, а не к непрерывному режиму S1.
Типовая характеристика режимов DH
Исполнения двигателя и соответствующие сервоприводы
Сервопривод в таблице подобран по номинальной мощности двигателя и выходному току S1. Перед заказом необходимо согласовать напряжение двигателя, тип энкодера, интерфейс команд и требуемый перегрузочный цикл.
| Модель двигателя | S1, кВт | S1, Н·м | S1, А | Номинальные, об/мин | Постоянная мощность до, об/мин | Предельные, об/мин | Сервопривод |
|---|---|---|---|---|---|---|---|
| DH20-1-707-18.5/22-8-250-XXXX | 18,5 | 707 | 37 | 250 | 750 | 1000 | SDC-CM-4T037 |
| DH20-1-764-30/37-8-375-XXXX | 30 | 700 | 60 | 375 | 1125 | 1500 | SDC-DM-4T060 |
| DH20-1-707-37/45-8-500-XXXX | 37 | 707 | 75 | 500 | 1300 | 2000 | SDC-DM-4T075 |
| DH20-1-700-55/75-8-750-XXXX | 55 | 700 | 110 | 750 | 2000 | 2700 | BKC-EH-4T120 |
| DH20-1-716-75/90-8-1000-XXXX | 75 | 716 | 150 | 1000 | 2700 | 3500 | BKC-EH-4T150 |
| DH20-2-840-22/30-8-250-XXXX | 22 | 840 | 45 | 250 | 750 | 1000 | SDC-DM-4T045 |
| DH20-2-942-37/45-8-375-XXXX | 37 | 942 | 75 | 375 | 1125 | 1500 | SDC-DM-4T075 |
| DH20-2-860-45/55-8-500-XXXX | 45 | 860 | 90 | 500 | 1300 | 2000 | BKC-EH-4T090 |
| DH20-2-955-75/90-8-750-XXXX | 75 | 955 | 150 | 750 | 2000 | 2700 | BKC-EH-4T150 |
| DH20-2-860-90/110-8-1000-XXXX | 90 | 860 | 180 | 1000 | 2700 | 3500 | BKC-FH-4T180 |
| DH20-3-1146-30/37-8-250-XXXX | 30 | 1146 | 60 | 250 | 750 | 1000 | SDC-DM-4T060 |
| DH20-3-1146-45/55-8-375-XXXX | 45 | 1146 | 90 | 375 | 1125 | 1500 | BKC-EH-4T090 |
| DH20-3-1050-55/75-8-500-XXXX | 55 | 1050 | 110 | 500 | 1300 | 2000 | BKC-EH-4T120 |
| DH20-3-1146-90/110-8-750-XXXX | 90 | 1146 | 180 | 750 | 2000 | 2700 | BKC-FH-4T180 |
| DH20-3-1050-110/132-8-1000-XXXX | 110 | 1050 | 220 | 1000 | 2700 | 3500 | BKC-FH-4T220 |
| DH20-4-1413-37/45-8-250-XXXX | 37 | 1413 | 75 | 250 | 750 | 1000 | SDC-DM-4T075 |
| DH20-4-1400-55/75-8-375-XXXX | 55 | 1400 | 110 | 375 | 1125 | 1500 | BKC-EH-4T120 |
| DH20-4-1432-75/90-8-500-XXXX | 75 | 1432 | 150 | 500 | 1300 | 2000 | BKC-EH-4T150 |
| DH20-4-1400-110/132-8-750-XXXX | 110 | 1400 | 222 | 750 | 2000 | 2700 | BKC-GH-4T260 |
| DH20-4-1260-132/160-8-1000-XXXX | 132 | 1260 | 265 | 1000 | 2700 | 3500 | BKC-GH-4T320 |
| DH20-5-1719-45/55-8-250-XXXX | 45 | 1719 | 90 | 250 | 750 | 1000 | BKC-EH-4T090 |
| DH20-5-1655-65/80-8-375-XXXX | 65 | 1681 | 130 | 375 | 1125 | 1500 | BKC-EH-4T150 |
| DH20-5-1719-90/110-8-500-XXXX | 90 | 1719 | 180 | 500 | 1300 | 2000 | BKC-FH-4T180 |
| DH20-5-1681-132/160-8-750-XXXX | 132 | 1681 | 265 | 750 | 2000 | 2700 | BKC-GH-4T320 |
| DH20-5-1528-160/200-8-1000-XXXX | 160 | 1528 | 320 | 1000 | 2700 | 3500 | BKC-GH-4T320 |
| DH20-6-2101-55/75-8-250-XXXX | 55 | 2101 | 110 | 250 | 750 | 1000 | BKC-EH-4T120 |
| DH20-6-1910-75/90-8-375-XXXX | 75 | 2037 | 150 | 375 | 1125 | 1500 | BKC-EH-4T150 |
| DH20-6-2101-110/132-8-500-XXXX | 110 | 2101 | 220 | 500 | 1300 | 2000 | BKC-FH-4T220 |
| DH20-6-2037-160/200-8-750-XXXX | 160 | 2037 | 320 | 750 | 2000 | 2700 | BKC-GH-4T320 |
| DH20-6-1910-200/250-8-1000-XXXX | 200 | 1910 | 400 | 1000 | 2700 | 3500 | BKC-GH-4T400 |
Кратковременная перегрузка и механические параметры
| Модель | 30 мин, кВт | 30 мин, Н·м | 30 мин, А | Инерция, кг·м² | Масса, кг |
|---|---|---|---|---|---|
| DH20-1-707-18.5/22-8-250-XXXX | 22 | 840 | 45 | 2,069 | 485 |
| DH20-1-764-30/37-8-375-XXXX | 37 | 942 | 75 | 2,069 | 485 |
| DH20-1-707-37/45-8-500-XXXX | 45 | 860 | 90 | 2,069 | 485 |
| DH20-1-700-55/75-8-750-XXXX | 75 | 955 | 150 | 2,069 | 485 |
| DH20-1-716-75/90-8-1000-XXXX | 90 | 860 | 180 | 2,069 | 485 |
| DH20-2-840-22/30-8-250-XXXX | 30 | 1146 | 60 | 2,801 | 590 |
| DH20-2-942-37/45-8-375-XXXX | 45 | 1146 | 90 | 2,801 | 590 |
| DH20-2-860-45/55-8-500-XXXX | 55 | 1050 | 110 | 2,801 | 590 |
| DH20-2-955-75/90-8-750-XXXX | 90 | 1146 | 180 | 2,801 | 590 |
| DH20-2-860-90/110-8-1000-XXXX | 110 | 1050 | 220 | 2,801 | 590 |
| DH20-3-1146-30/37-8-250-XXXX | 37 | 1413 | 75 | 3,276 | 655 |
| DH20-3-1146-45/55-8-375-XXXX | 55 | 1400 | 110 | 3,276 | 655 |
| DH20-3-1050-55/75-8-500-XXXX | 75 | 1432 | 150 | 3,276 | 655 |
| DH20-3-1146-90/110-8-750-XXXX | 110 | 1400 | 220 | 3,276 | 655 |
| DH20-3-1050-110/132-8-1000-XXXX | 132 | 1260 | 265 | 3,276 | 655 |
| DH20-4-1413-37/45-8-250-XXXX | 45 | 1719 | 90 | 4,01 | 770 |
| DH20-4-1400-55/75-8-375-XXXX | 75 | 1910 | 150 | 4,01 | 770 |
| DH20-4-1432-75/90-8-500-XXXX | 90 | 1719 | 180 | 4,01 | 770 |
| DH20-4-1400-110/132-8-750-XXXX | 132 | 1680 | 265 | 4,01 | 770 |
| DH20-4-1260-132/160-8-1000-XXXX | 160 | 1528 | 320 | 4,01 | 770 |
| DH20-5-1719-45/55-8-250-XXXX | 55 | 2101 | 110 | 4,698 | 850 |
| DH20-5-1655-65/80-8-375-XXXX | 80 | 2037 | 160 | 4,698 | 850 |
| DH20-5-1719-90/110-8-500-XXXX | 110 | 2101 | 220 | 4,698 | 850 |
| DH20-5-1681-132/160-8-750-XXXX | 160 | 2037 | 320 | 4,698 | 850 |
| DH20-5-1528-160/200-8-1000-XXXX | 200 | 1910 | 400 | 4,698 | 850 |
| DH20-6-2101-55/75-8-250-XXXX | 75 | 2865 | 150 | 5,646 | 1005 |
| DH20-6-1910-75/90-8-375-XXXX | 90 | 2292 | 180 | 5,646 | 1005 |
| DH20-6-2101-110/132-8-500-XXXX | 132 | 2521 | 265 | 5,646 | 1005 |
| DH20-6-2037-160/200-8-750-XXXX | 200 | 2547 | 400 | 5,646 | 1005 |
| DH20-6-1910-200/250-8-1000-XXXX | 250 | 2388 | 500 | 5,646 | 1005 |
Габаритные чертежи
Габаритный чертёж DH20-1
Габаритный чертёж DH20-2

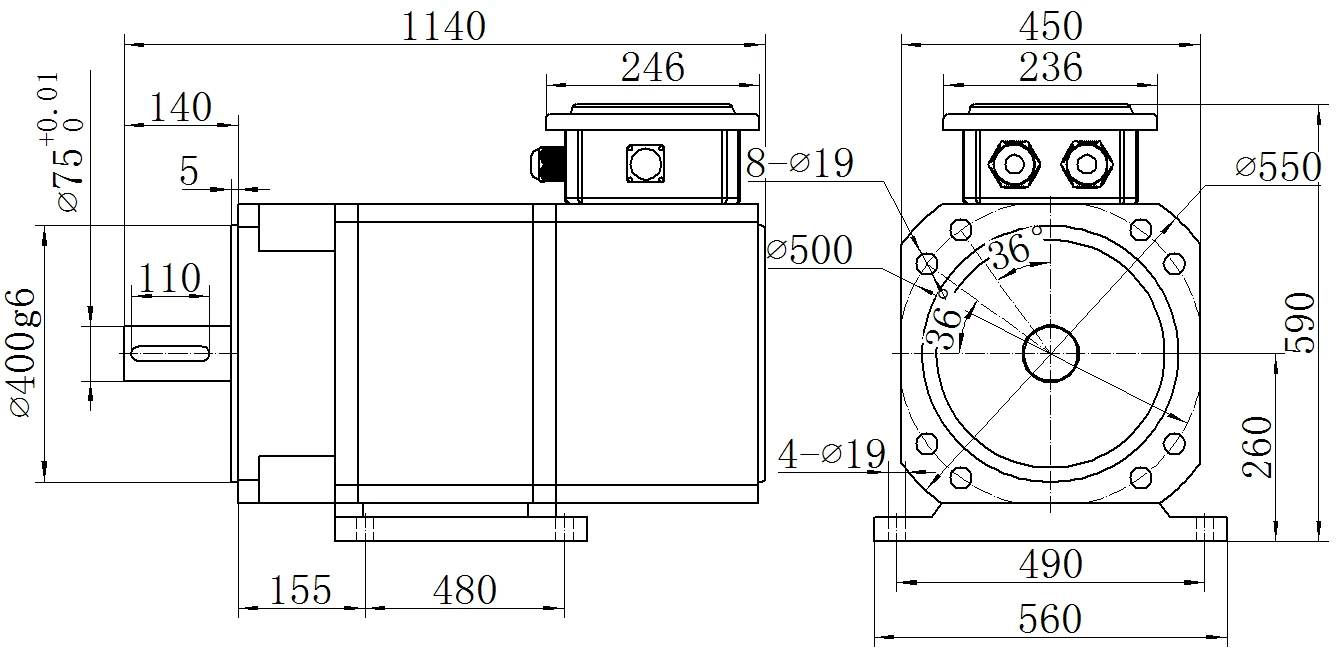

Габаритный чертёж DH20-3
Габаритный чертёж DH20-4
Габаритный чертёж DH20-5

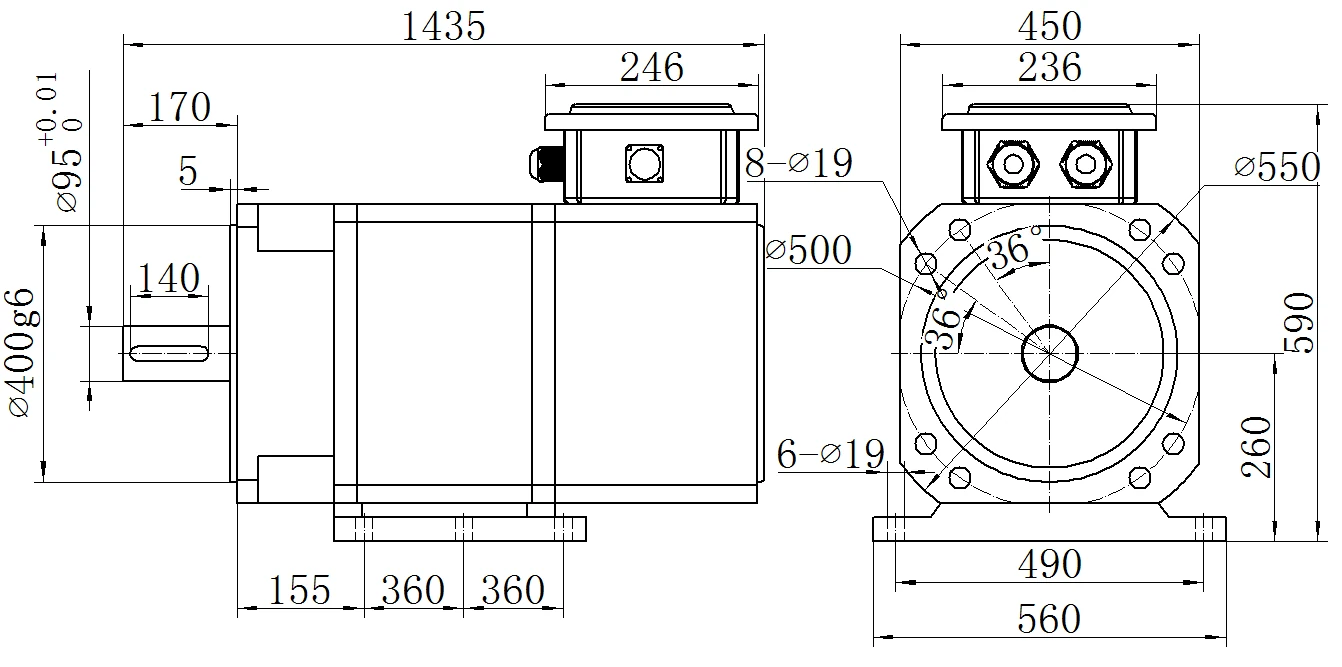

Габаритный чертёж DH20-6
Сервоприводы SDC/BKC и схемы подключения
SDC и BKC — серии сервоприводов для управления асинхронными шпиндельными двигателями. Исполнения 4T рассчитаны на трёхфазное питание класса 380–400 В. Руководство показывает вход энкодера, дискретные входы и выходы, аналоговое и импульсное задание, mBUS и вывод сигналов энкодера.
| Модель | Мощность двигателя, кВт | Номинальный ток S1, А | Тормозной резистор |
|---|---|---|---|
| BKC-EH-4T090 | 45 | 90 | 20 Ом / 2500 x 2 Вт |
| BKC-EH-4T120 | 55 | 120 | 20 Ом / 2500 x 2 Вт |
| BKC-EH-4T150 | 75 | 150 | 20 Ом / 2500 x 2 Вт |
| BKC-FH-4T180 | 90 | 180 | 20 Ом / 2500 x 4 Вт |
| BKC-FH-4T220 | 110 | 220 | 20 Ом / 2500 x 4 Вт |
| BKC-GH-4T260 | 132 | 260 | 20 Ом / 2500 x 6 Вт |
| BKC-GH-4T320 | 160 | 320 | 20 Ом / 2500 x 6 Вт |
| BKC-GH-4T400 | 200 | 400 | 20 Ом / 2500 x 6 Вт |
| SDC-CM-4T037 | 18,5 | 37 | 20 Ом / 2500 Вт |
| SDC-DM-4T045 | 22 | 45 | 26 Ом / 1500 x 2 Вт |
| SDC-DM-4T060 | 30 | 60 | 26 Ом / 1500 x 2 Вт |
| SDC-DM-4T075 | 37 | 75 | 26 Ом / 1500 x 2 Вт |
Расположение разъёмов и клемм
Общая электрическая схема
Силовые клеммы и распиновка X5
