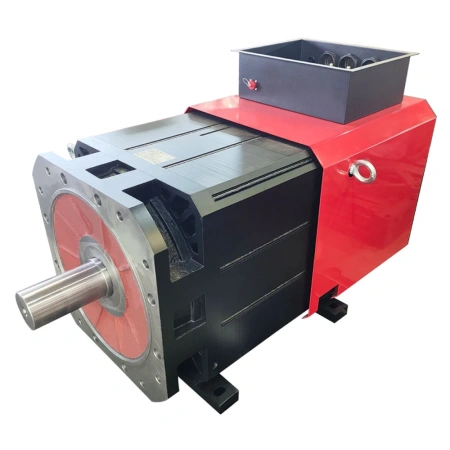

MKSERVO DH22 — Серия универсальных асинхронных серводвигателей для шпинделей токарных, фрезерных, шлифовальных и других станков с ЧПУ.
Двигатели рассчитаны на работу с высоким моментом на низкой скорости и в зоне постоянной мощности на повышенных оборотах. Тип энкодера и согласованный сервопривод выбираются при заказе.
Варианты монтажа
- B3 — монтаж на лапах.
- B5 — фланцевый монтаж.
- B35 — монтаж на лапах с фланцем.
Основные характеристики MKSERVO DH22
| Номинальная мощность | 18,5–350 кВт |
|---|---|
| Номинальный момент | 700–2292 Н·м |
| Номинальная скорость | 250–1500 об/мин |
| Предельная скорость | 1000–4500 об/мин |
| Степень защиты | IP55 |
| Класс изоляции | F |
| Варианты обратной связи | Оптический инкрементальный энкодер, резольвер, абсолютный энкодер или Sin/Cos |
Габаритные исполнения
| Исполнение корпуса | Сечение, мм | Длина, мм | Вентилятор |
|---|---|---|---|
| DH22-1 | 520 × 520 | 970 | 130 Вт; 380 В; 0,3 А |
| DH22-2 | 520 × 520 | 1020 | 130 Вт; 380 В; 0,3 А |
| DH22-3 | 520 × 520 | 1070 | 130 Вт; 380 В; 0,3 А |
| DH22-4 | 520 × 520 | 1140 | 200 Вт; 380 В; 0,55 А |
| DH22-5 | 520 × 520 | 1210 | 260 Вт; 380 В; 0,8 А |
| DH22-6 | 520 × 520 | 1290 | 260 Вт; 380 В; 0,8 А |
| DH22-7 | 520 × 520 | 1430 | 260 Вт; 380 В; 0,8 А |
Как читать скоростные режимы
Номинальные обороты — граница продолжительного режима постоянного момента S1. До этой скорости двигатель способен длительно развивать номинальный момент.
Максимальные обороты в зоне постоянной мощности показывают верхнюю границу диапазона, в котором двигатель сохраняет номинальную мощность, а момент снижается по мере роста оборотов.
Предельные обороты — максимально допустимая скорость конкретного исполнения. Выше зоны постоянной мощности доступные момент и мощность снижаются; это не номинальный длительный режим.
Параметры «30 мин» относятся к кратковременному перегрузочному режиму продолжительностью до 30 минут, а не к непрерывному режиму S1.
Типовая характеристика режимов DH
Исполнения двигателя и соответствующие сервоприводы
Сервопривод в таблице подобран по номинальной мощности двигателя и выходному току S1. Перед заказом необходимо согласовать напряжение двигателя, тип энкодера, интерфейс команд и требуемый перегрузочный цикл.
| Модель двигателя | S1, кВт | S1, Н·м | S1, А | Номинальные, об/мин | Постоянная мощность до, об/мин | Предельные, об/мин | Сервопривод |
|---|---|---|---|---|---|---|---|
| DH22-1-707-18.5-4-250-0138XXXX | 18,5 | 707 | 36 | 250 | 750 | 1000 | SDC-CM-4T037 |
| DH22-1-707-37/45-4-500-XXXX | 37 | 707 | 69,6 | 500 | 1500 | 2500 | SDC-DM-4T075 |
| DH22-1-700-55/75-4-750-XXXX | 55 | 700 | 103 | 750 | 2250 | 3000 | BKC-EH-4T120 |
| DH22-1-716-75/90-4-1000-XXXX | 75 | 716 | 138 | 1000 | 3000 | 4000 | BKC-EH-4T150 |
| DH22-2-840-22/30-4-250-XXXX | 22 | 840 | 42,6 | 250 | 750 | 1000 | SDC-DM-4T045 |
| DH22-2-859-45/55-4-500-XXXX | 45 | 859 | 84 | 500 | 1500 | 2500 | BKC-EH-4T090 |
| DH22-2-827-65/75-4-750-XXXX | 65 | 827 | 120 | 750 | 2250 | 3500 | BKC-EH-4T150 |
| DH22-2-859-90/110-4-1000-XXXX | 90 | 859 | 166 | 1000 | 3000 | 4000 | BKC-FH-4T180 |
| DH22-3-1146-30/37-4-250-XXXX | 30 | 1146 | 57,2 | 250 | 750 | 1000 | SDC-DM-4T060 |
| DH22-3-1146-45/55-4-375-XXXX | 45 | 1146 | 84 | 375 | 1100 | 1500 | BKC-EH-4T090 |
| DH22-3-1146-60/75-4-500-XXXX | 60 | 1146 | 112 | 500 | 1500 | 2500 | BKC-EH-4T150 |
| DH22-3-1146-90/110-4-750-XXXX | 90 | 1146 | 166 | 750 | 2250 | 3000 | BKC-FH-4T180 |
| DH22-3-1146-120/150-4-1000-XXXX | 120 | 1146 | 230 | 1000 | 3000 | 4000 | BKC-GH-4T260 |
| DH22-3-1018-160/200-4-1500-XXXX | 160 | 1018 | 288 | 1500 | 4500 | 4500 | BKC-GH-4T320 |
| DH22-4-1413-37/45-4-250-XXXX | 37 | 1413 | 69,6 | 250 | 750 | 1000 | SDC-DM-4T075 |
| DH22-4-1400-55/65-4-375-XXXX | 55 | 1400 | 103 | 375 | 1100 | 1500 | BKC-EH-4T120 |
| DH22-4-1432-75/90-4-500-XXXX | 75 | 1432 | 138 | 500 | 1500 | 2500 | BKC-EH-4T150 |
| DH22-4-1400-110/132-4-750-XXXX | 110 | 1400 | 201 | 750 | 2250 | 3000 | BKC-FH-4T220 |
| DH22-4-1432-150/180-4-1000-XXXX | 150 | 1432 | 270 | 1000 | 3000 | 4000 | BKC-GH-4T320 |
| DH22-4-1273-200/250-4-1500-XXXX | 200 | 1273 | 359 | 1500 | 3750 | 4000 | BKC-GH-4T400 |
| DH22-5-1719-45/55-4-250-XXXX | 45 | 1719 | 84 | 250 | 750 | 1000 | BKC-EH-4T090 |
| DH22-5-1655-65/75-4-375-XXXX | 65 | 1655 | 120 | 375 | 1100 | 1500 | BKC-EH-4T150 |
| DH22-5-1719-90/110-4-500-XXXX | 90 | 1719 | 166 | 500 | 1500 | 2500 | BKC-FH-4T180 |
| DH22-5-1680-132/160-4-750-XXXX | 132 | 1680 | 255 | 750 | 2250 | 3000 | BKC-GH-4T260 |
| DH22-5-1528-160/200-4-1000-XXXX | 160 | 1528 | 288 | 1000 | 3000 | 4000 | BKC-GH-4T320 |
| DH22-5-1591-250/315-4-1500-XXXX | 250 | 1591 | 438 | 1500 | 4500 | 4500 | Подбор по согласованию |
| DH22-6-2101-55/60-4-250-XXXX | 55 | 2101 | 103 | 250 | 750 | 1000 | BKC-EH-4T120 |
| DH22-6-1910-75/90-4-375-XXXX | 75 | 1910 | 138 | 375 | 1100 | 1500 | BKC-EH-4T150 |
| DH22-6-1910-100/120-4-500-XXXX | 100 | 1910 | 180 | 500 | 1500 | 2500 | BKC-FH-4T220 |
| DH22-6-2037-160/180-4-750-XXXX | 160 | 2037 | 288 | 750 | 2250 | 3000 | BKC-GH-4T320 |
| DH22-6-1910-200/250-4-1000-XXXX | 200 | 1910 | 360 | 1000 | 3000 | 4000 | BKC-GH-4T400 |
| DH22-6-2005-315/350-4-1500-XXXX | 315 | 2005 | 548 | 1500 | 4500 | 4500 | Подбор по согласованию |
| DH22-7-2292-60/75-4-250-XXXX | 60 | 2292 | 112 | 250 | 750 | 1000 | BKC-EH-4T150 |
| DH22-7-2292-90/110-4-375-XXXX | 90 | 2292 | 166 | 375 | 1100 | 1500 | BKC-FH-4T180 |
| DH22-7-2292-120/150-4-500-XXXX | 120 | 2292 | 220 | 500 | 1500 | 2500 | BKC-GH-4T260 |
| DH22-7-2228-140/160-4-600-XXXX | 140 | 2228 | 260 | 600 | 1800 | 3000 | BKC-GH-4T320 |
| DH22-7-2292-180/220-4-750-XXXX | 180 | 2228 | 340 | 750 | 2250 | 3000 | BKC-GH-4T400 |
| DH22-7-2292-240/290-4-1000-XXXX | 240 | 2292 | 466 | 1000 | 3000 | 4000 | Подбор по согласованию |
| DH22-7-2228-350/380-4-1500-XXXX | 350 | 2228 | 606 | 1500 | 4500 | 4500 | Подбор по согласованию |
Кратковременная перегрузка и механические параметры
| Модель | 30 мин, кВт | 30 мин, Н·м | 30 мин, А | Инерция, кг·м² | Масса, кг |
|---|---|---|---|---|---|
| DH22-1-707-18.5-4-250-0138XXXX | 22 | 840 | 42,6 | 1,702 | 628 |
| DH22-1-707-37/45-4-500-XXXX | 45 | 859 | 84 | 1,702 | 628 |
| DH22-1-700-55/75-4-750-XXXX | 75 | 827 | 138 | 1,702 | 628 |
| DH22-1-716-75/90-4-1000-XXXX | 90 | 859 | 166 | 1,702 | 628 |
| DH22-2-840-22/30-4-250-XXXX | 30 | 1146 | 57,2 | 2,138 | 799 |
| DH22-2-859-45/55-4-500-XXXX | 55 | 1050 | 103 | 2,138 | 799 |
| DH22-2-827-65/75-4-750-XXXX | 75 | 955 | 138 | 2,138 | 799 |
| DH22-2-859-90/110-4-1000-XXXX | 110 | 1050 | 201 | 2,138 | 799 |
| DH22-3-1146-30/37-4-250-XXXX | 37 | 1413 | 69,6 | 2,531 | 970 |
| DH22-3-1146-45/55-4-375-XXXX | 55 | 1400 | 103 | 2,531 | 970 |
| DH22-3-1146-60/75-4-500-XXXX | 75 | 1432 | 138 | 2,531 | 970 |
| DH22-3-1146-90/110-4-750-XXXX | 110 | 1400 | 201 | 2,531 | 970 |
| DH22-3-1146-120/150-4-1000-XXXX | 150 | 1432 | 270 | 2,531 | 970 |
| DH22-3-1018-160/200-4-1500-XXXX | 200 | 1273 | 359 | 2,531 | 970 |
| DH22-4-1413-37/45-4-250-XXXX | 45 | 1719 | 84 | 3,142 | 1140 |
| DH22-4-1400-55/65-4-375-XXXX | 65 | 1655 | 120 | 3,142 | 1140 |
| DH22-4-1432-75/90-4-500-XXXX | 90 | 1719 | 180 | 3,142 | 1140 |
| DH22-4-1400-110/132-4-750-XXXX | 132 | 1680 | 265 | 3,142 | 1140 |
| DH22-4-1432-150/180-4-1000-XXXX | 180 | 1719 | 328 | 3,142 | 1140 |
| DH22-4-1273-200/250-4-1500-XXXX | 250 | 1591 | 438 | 3,142 | 1140 |
| DH22-5-1719-45/55-4-250-XXXX | 55 | 2101 | 103 | 3,753 | 1312 |
| DH22-5-1655-65/75-4-375-XXXX | 75 | 1910 | 138 | 3,753 | 1312 |
| DH22-5-1719-90/110-4-500-XXXX | 110 | 2101 | 201 | 3,753 | 1312 |
| DH22-5-1680-132/160-4-750-XXXX | 160 | 2037 | 288 | 3,753 | 1312 |
| DH22-5-1528-160/200-4-1000-XXXX | 200 | 1910 | 359 | 3,753 | 1312 |
| DH22-5-1591-250/315-4-1500-XXXX | 315 | 2005 | 548 | 3,753 | 1312 |
| DH22-6-2101-55/60-4-250-XXXX | 60 | 2292 | 112 | 4,451 | 1483 |
| DH22-6-1910-75/90-4-375-XXXX | 90 | 2292 | 166 | 4,451 | 1483 |
| DH22-6-1910-100/120-4-500-XXXX | 120 | 2292 | 220 | 4,451 | 1483 |
| DH22-6-2037-160/180-4-750-XXXX | 180 | 2292 | 330 | 4,451 | 1483 |
| DH22-6-1910-200/250-4-1000-XXXX | 250 | 2387 | 438 | 4,451 | 1483 |
| DH22-6-2005-315/350-4-1500-XXXX | 350 | 2228 | 608 | 4,451 | 1483 |
| DH22-7-2292-60/75-4-250-XXXX | 75 | 2865 | 138 | 4,975 | 1560 |
| DH22-7-2292-90/110-4-375-XXXX | 110 | 2801 | 201 | 4,975 | 1560 |
| DH22-7-2292-120/150-4-500-XXXX | 150 | 2865 | 240 | 4,975 | 1560 |
| DH22-7-2228-140/160-4-600-XXXX | 160 | 2546 | 288 | 4,975 | 1560 |
| DH22-7-2292-180/220-4-750-XXXX | 220 | 2801 | 390 | 4,975 | 1560 |
| DH22-7-2292-240/290-4-1000-XXXX | 290 | 2769 | 500 | 4,975 | 1560 |
| DH22-7-2228-350/380-4-1500-XXXX | 380 | 2419 | 680 | 4,975 | 1560 |
Габаритные чертежи

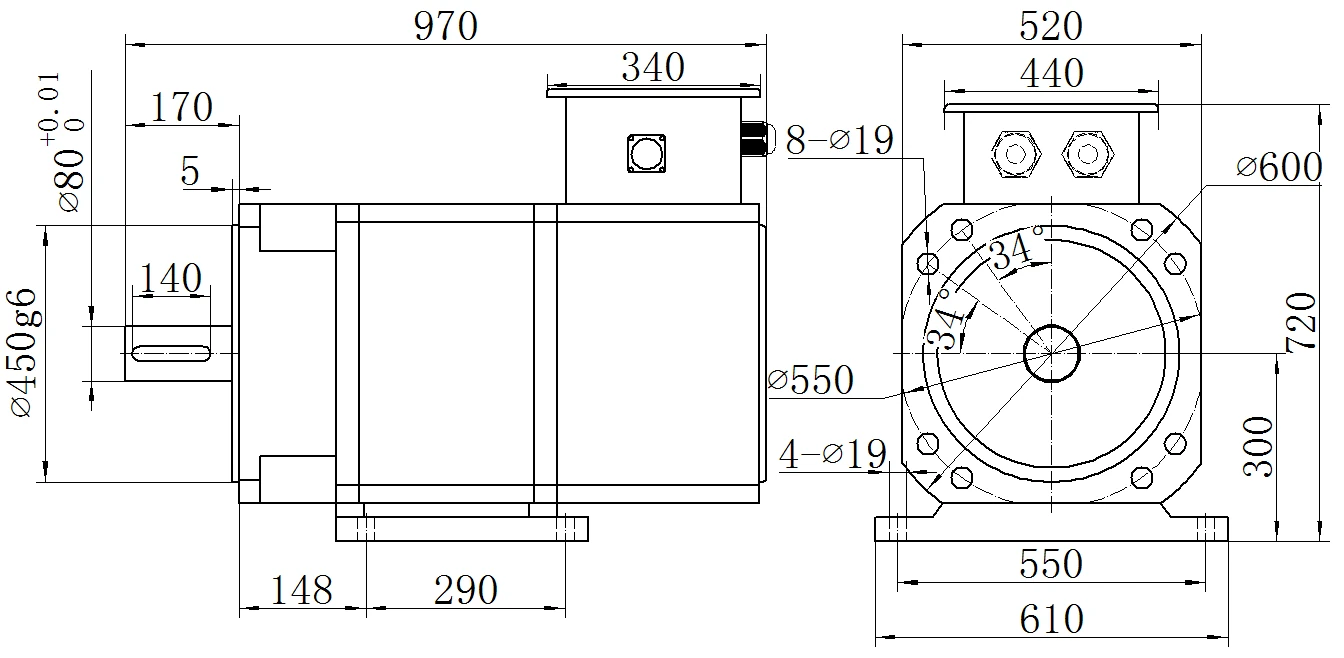

Габаритный чертёж DH22-1

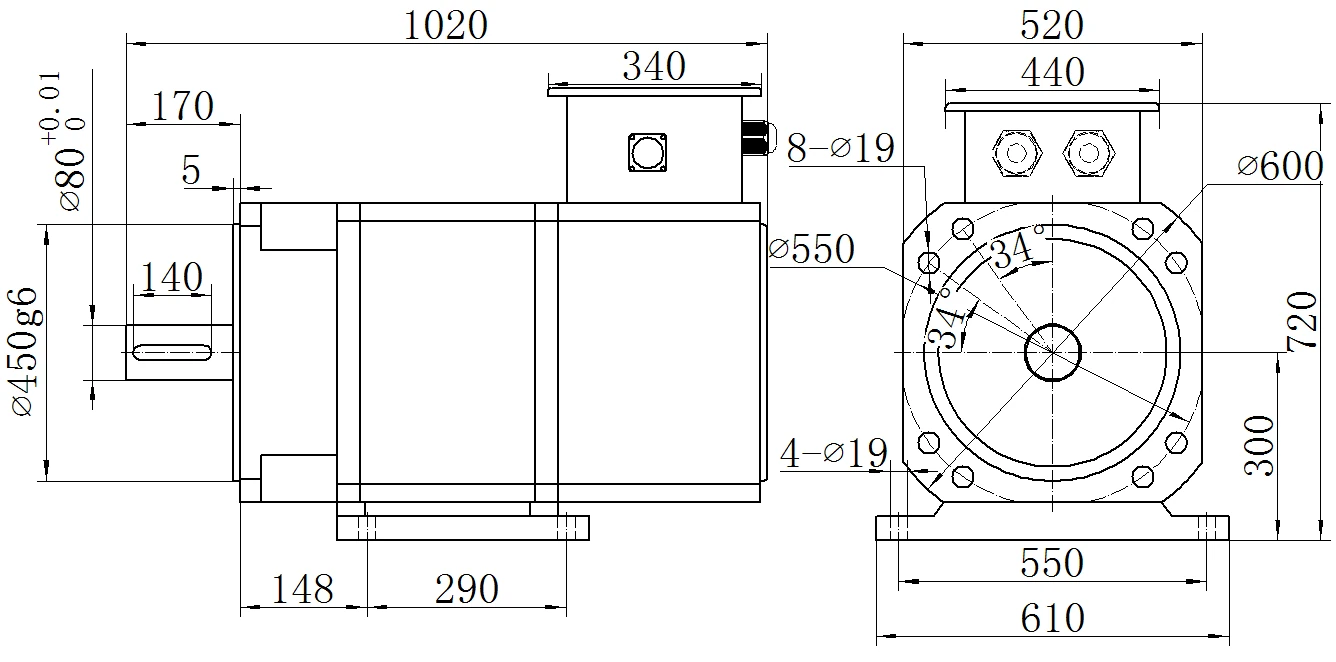

Габаритный чертёж DH22-2

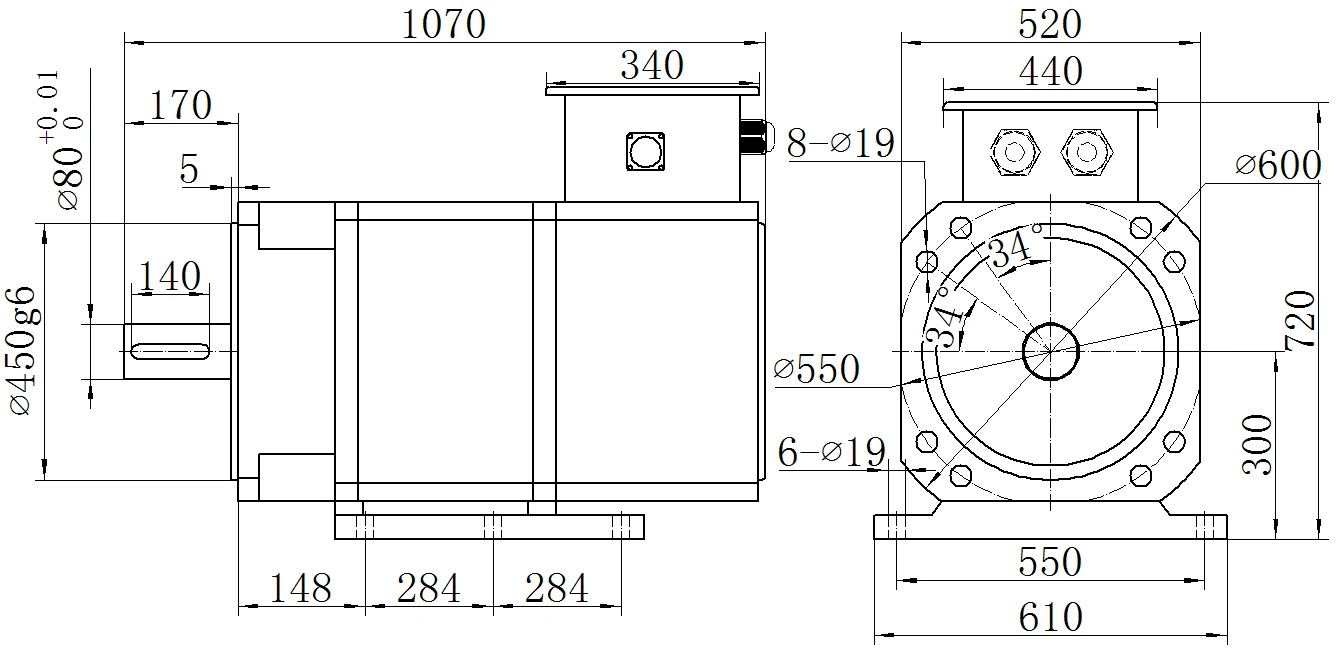

Габаритный чертёж DH22-3

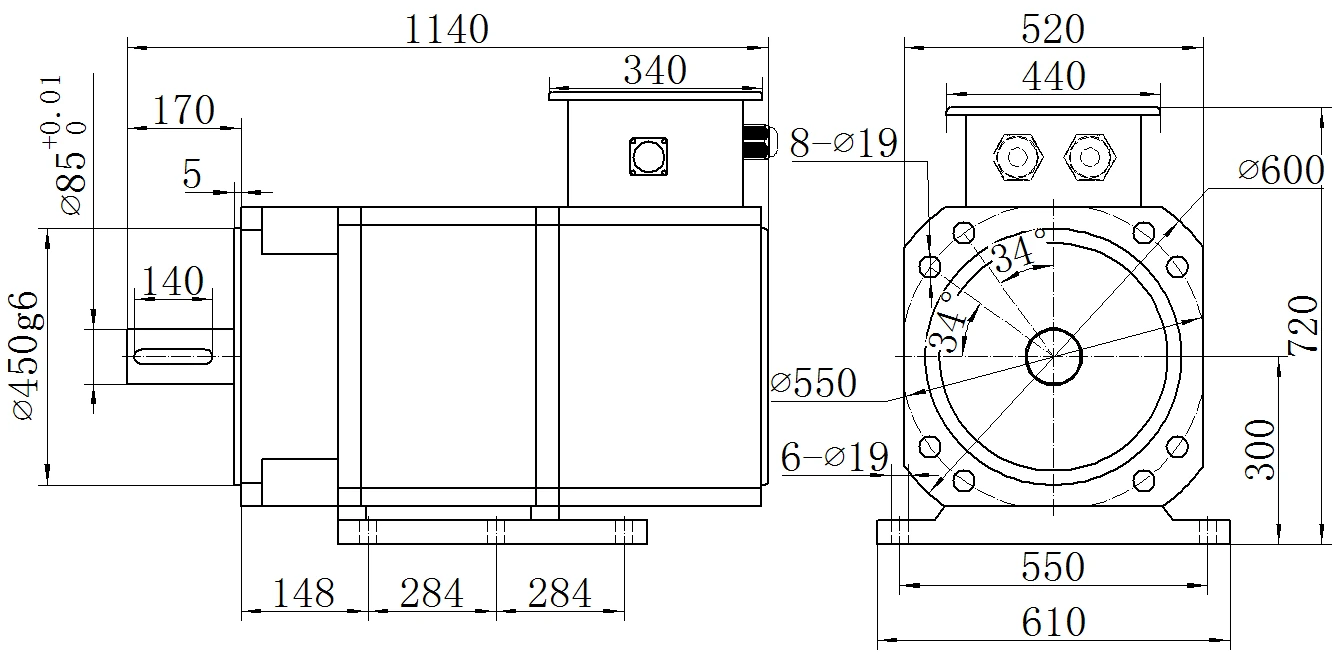

Габаритный чертёж DH22-4

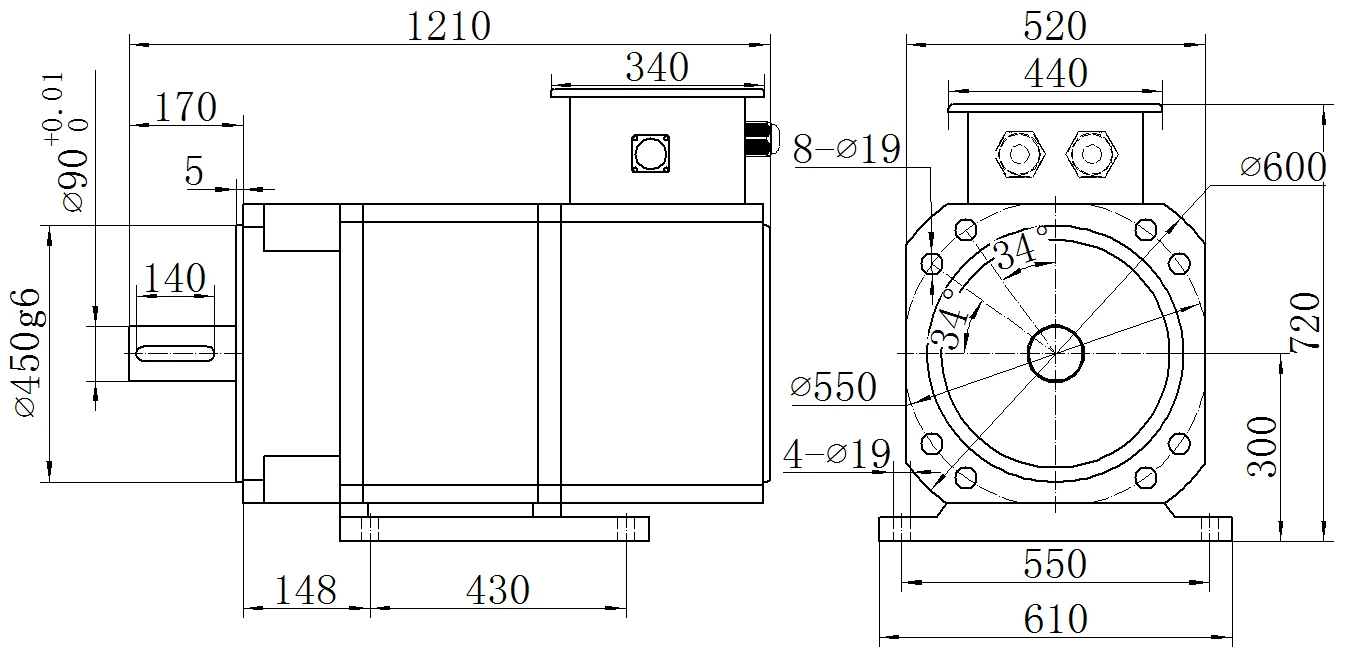

Габаритный чертёж DH22-5

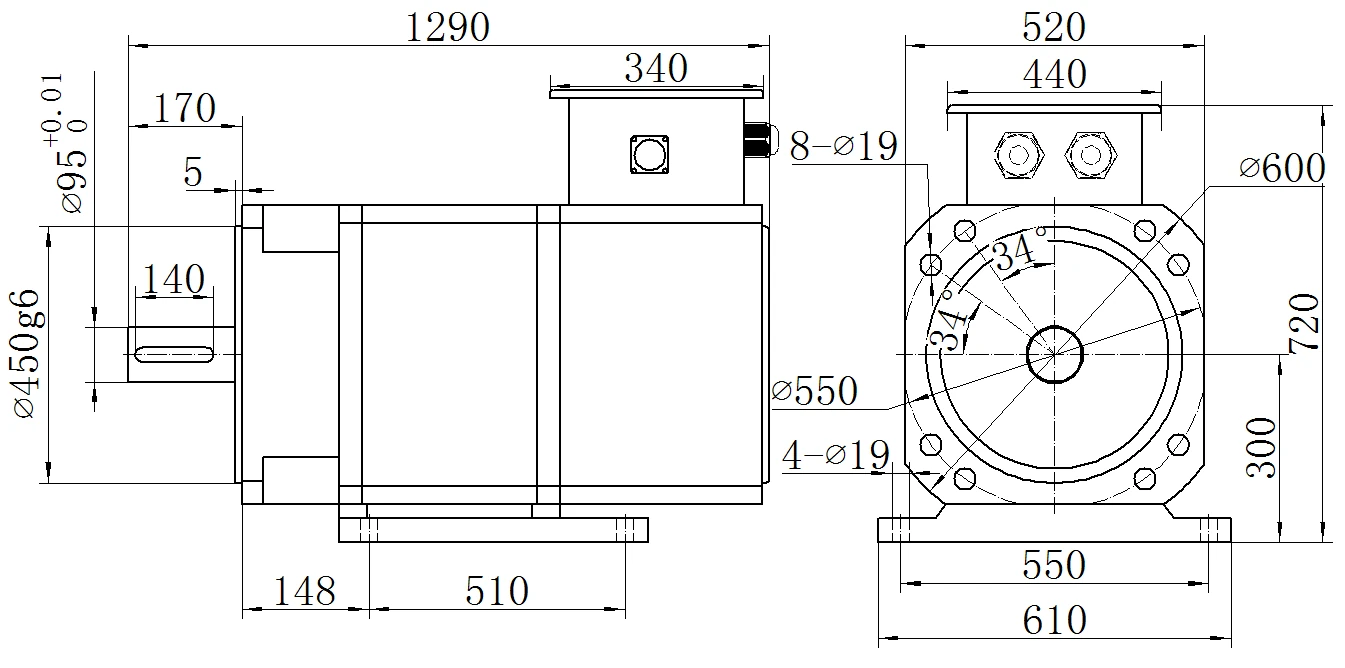

Габаритный чертёж DH22-6

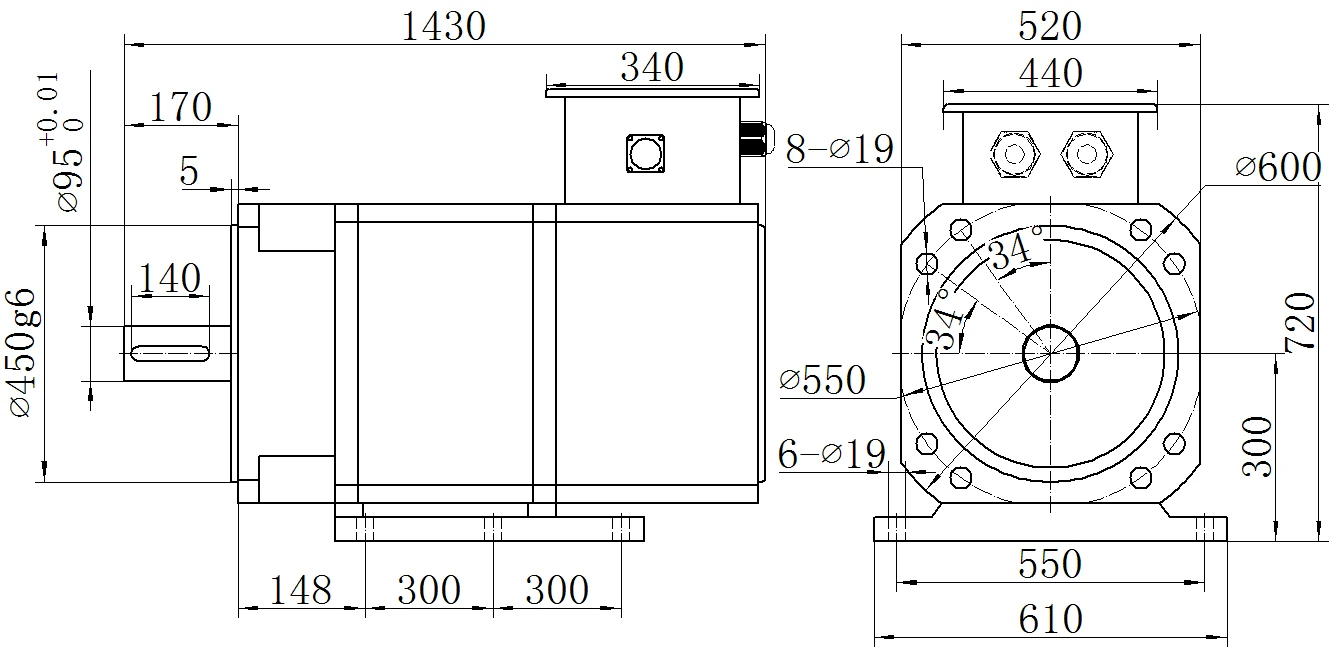

Габаритный чертёж DH22-7
Сервоприводы SDC/BKC и схемы подключения
SDC и BKC — серии сервоприводов для управления асинхронными шпиндельными двигателями. Исполнения 4T рассчитаны на трёхфазное питание класса 380–400 В. Руководство показывает вход энкодера, дискретные входы и выходы, аналоговое и импульсное задание, mBUS и вывод сигналов энкодера.
Для исполнений, превышающих диапазон опубликованной таблицы SDC/BKC, модель сервопривода подбирается после согласования номинального тока, напряжения и типа энкодера.
| Модель | Мощность двигателя, кВт | Номинальный ток S1, А | Тормозной резистор |
|---|---|---|---|
| BKC-EH-4T090 | 45 | 90 | 20 Ом / 2500 x 2 Вт |
| BKC-EH-4T120 | 55 | 120 | 20 Ом / 2500 x 2 Вт |
| BKC-EH-4T150 | 75 | 150 | 20 Ом / 2500 x 2 Вт |
| BKC-FH-4T180 | 90 | 180 | 20 Ом / 2500 x 4 Вт |
| BKC-FH-4T220 | 110 | 220 | 20 Ом / 2500 x 4 Вт |
| BKC-GH-4T260 | 132 | 260 | 20 Ом / 2500 x 6 Вт |
| BKC-GH-4T320 | 160 | 320 | 20 Ом / 2500 x 6 Вт |
| BKC-GH-4T400 | 200 | 400 | 20 Ом / 2500 x 6 Вт |
| SDC-CM-4T037 | 18,5 | 37 | 20 Ом / 2500 Вт |
| SDC-DM-4T045 | 22 | 45 | 26 Ом / 1500 x 2 Вт |
| SDC-DM-4T060 | 30 | 60 | 26 Ом / 1500 x 2 Вт |
| SDC-DM-4T075 | 37 | 75 | 26 Ом / 1500 x 2 Вт |
Расположение разъёмов и клемм
Общая электрическая схема
Силовые клеммы и распиновка X5
