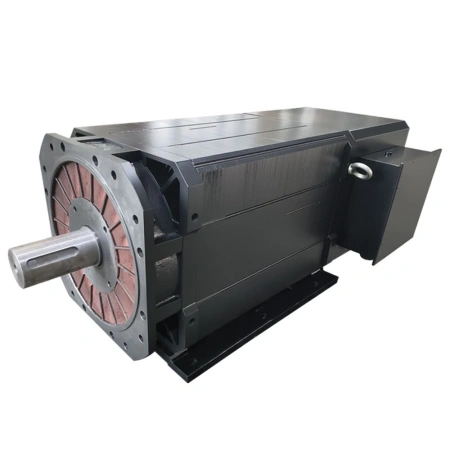

MKSERVO DH23 — Серия универсальных асинхронных серводвигателей для шпинделей токарных, фрезерных, шлифовальных и других станков с ЧПУ.
Двигатели рассчитаны на работу с высоким моментом на низкой скорости и в зоне постоянной мощности на повышенных оборотах. Тип энкодера и согласованный сервопривод выбираются при заказе.
Варианты монтажа
- B3 — монтаж на лапах.
- B5 — фланцевый монтаж.
- B35 — монтаж на лапах с фланцем.
Основные характеристики MKSERVO DH23
| Номинальная мощность | 60–720 кВт |
|---|---|
| Номинальный момент | 1528–5093 Н·м |
| Номинальная скорость | 375–1500 об/мин |
| Предельная скорость | 1500–4500 об/мин |
| Степень защиты | IP55 |
| Класс изоляции | F |
| Варианты обратной связи | Оптический инкрементальный энкодер, резольвер, абсолютный энкодер или Sin/Cos |
Габаритные исполнения
| Исполнение корпуса | Сечение, мм | Длина, мм | Вентилятор |
|---|---|---|---|
| DH23-1 | 610 × 610 | 1140 | 200 Вт; 380 В; 0,55 А |
| DH23-2 | 610 × 610 | 1180 | 200 Вт; 380 В; 0,55 А |
| DH23-3 | 610 × 610 | 1270 | 200 Вт; 380 В; 0,55 А |
| DH23-4 | 610 × 610 | 1360 | 260 Вт; 380 В; 0,8 А |
| DH23-5 | 610 × 610 | 1470 | 260 Вт; 380 В; 0,8 А |
| DH23-6 | 610 × 610 | 1530 | 550 Вт; 380 В; 1,3 А |
| DH23-7 | 610 × 610 | 1590 | 550 Вт; 380 В; 1,3 А |
Как читать скоростные режимы
Номинальные обороты — граница продолжительного режима постоянного момента S1. До этой скорости двигатель способен длительно развивать номинальный момент.
Максимальные обороты в зоне постоянной мощности показывают верхнюю границу диапазона, в котором двигатель сохраняет номинальную мощность, а момент снижается по мере роста оборотов.
Предельные обороты — максимально допустимая скорость конкретного исполнения. Выше зоны постоянной мощности доступные момент и мощность снижаются; это не номинальный длительный режим.
Параметры «30 мин» относятся к кратковременному перегрузочному режиму продолжительностью до 30 минут, а не к непрерывному режиму S1.
Типовая характеристика режимов DH
Исполнения двигателя и соответствующие сервоприводы
Сервопривод в таблице подобран по номинальной мощности двигателя и выходному току S1. Перед заказом необходимо согласовать напряжение двигателя, тип энкодера, интерфейс команд и требуемый перегрузочный цикл.
| Модель двигателя | S1, кВт | S1, Н·м | S1, А | Номинальные, об/мин | Постоянная мощность до, об/мин | Предельные, об/мин | Сервопривод |
|---|---|---|---|---|---|---|---|
| DH23-1-1528-60/75-8-375-XXXX | 60 | 1528 | 120 | 375 | 1125 | 1500 | BKC-EH-4T150 |
| DH23-1-1719-90/110-8-500-XXXX | 90 | 1719 | 180 | 500 | 1500 | 2000 | BKC-FH-4T180 |
| DH23-1-1681-132/160-8-750-XXXX | 132 | 1681 | 265 | 750 | 2000 | 3000 | BKC-GH-4T320 |
| DH23-1-1528-160/200-8-1000-XXXX | 160 | 1528 | 320 | 1000 | 2700 | 3500 | BKC-GH-4T320 |
| DH23-1-2260-355/400-8-1500-XXXX | 355 | 2260 | 710 | 1500 | 4000 | 4500 | Подбор по согласованию |
| DH23-2-1910-75/90-8-375-XXXX | 75 | 1910 | 150 | 375 | 1125 | 1500 | BKC-EH-4T150 |
| DH23-2-2101-110/132-8-500-XXXX | 110 | 2101 | 220 | 500 | 1500 | 2000 | BKC-FH-4T220 |
| DH23-2-2037-160/200-8-750-XXXX | 160 | 2037 | 320 | 750 | 2000 | 3000 | BKC-GH-4T320 |
| DH23-2-1910-200/250-8-1000-XXXX | 200 | 1910 | 400 | 1000 | 2700 | 3500 | BKC-GH-4T400 |
| DH23-2-2546-400/450-8-1500-XXXX | 400 | 2546 | 800 | 1500 | 4000 | 4500 | Подбор по согласованию |
| DH23-3-2292-90/110-8-375-XXXX | 90 | 2292 | 180 | 375 | 1125 | 1500 | BKC-FH-4T180 |
| DH23-3-2521-132/160-8-500-XXXX | 132 | 2521 | 265 | 500 | 1500 | 2000 | BKC-GH-4T320 |
| DH23-3-2547-200/250-8-750-XXXX | 200 | 2547 | 400 | 750 | 2000 | 3000 | BKC-GH-4T400 |
| DH23-3-2388-250/315-8-1000-XXXX | 250 | 2388 | 500 | 1000 | 2700 | 3500 | Подбор по согласованию |
| DH23-3-2865-450/500-8-1500-XXXX | 450 | 2865 | 900 | 1500 | 4000 | 4500 | Подбор по согласованию |
| DH23-4-3056-120/160-8-375-XXXX | 120 | 3056 | 240 | 375 | 1125 | 1500 | BKC-GH-4T260 |
| DH23-4-3056-160/200-8-500-XXXX | 160 | 3056 | 320 | 500 | 1500 | 2000 | BKC-GH-4T320 |
| DH23-4-3183-250/315-8-750-XXXX | 250 | 3183 | 500 | 750 | 2000 | 3000 | Подбор по согласованию |
| DH23-4-3008-315/400-8-1000-XXXX | 315 | 3008 | 630 | 1000 | 2700 | 3500 | Подбор по согласованию |
| DH23-4-3183-500/550-8-1500-XXXX | 500 | 3183 | 1000 | 1500 | 4000 | 4500 | Подбор по согласованию |
| DH23-5-4075-160/200-8-375-XXXX | 160 | 4075 | 320 | 375 | 1125 | 1500 | BKC-GH-4T320 |
| DH23-5-3820-200/250-8-500-XXXX | 200 | 3820 | 400 | 500 | 1500 | 2000 | BKC-GH-4T400 |
| DH23-5-4011-315/355-8-750-XXXX | 315 | 4011 | 630 | 750 | 2000 | 3000 | Подбор по согласованию |
| DH23-5-3820-400/460-8-1000-XXXX | 400 | 3820 | 800 | 1000 | 2700 | 3500 | Подбор по согласованию |
| DH23-5-3502-550/600-8-1500-XXXX | 550 | 3502 | 1100 | 1500 | 4000 | 4500 | Подбор по согласованию |
| DH23-6-4584-180/230-8-375-XXXX | 180 | 4584 | 360 | 375 | 1125 | 1500 | BKC-GH-4T400 |
| DH23-6-4393-230/280-8-500-XXXX | 230 | 4393 | 460 | 500 | 1500 | 2000 | Подбор по согласованию |
| DH23-6-4520-355/400-8-750-XXXX | 355 | 4520 | 710 | 750 | 2000 | 3000 | Подбор по согласованию |
| DH23-6-4393-460/520-8-1000-XXXX | 460 | 4393 | 920 | 1000 | 2700 | 3500 | Подбор по согласованию |
| DH23-6-3820-600/650-8-1500-XXXX | 600 | 3820 | 1200 | 1500 | 4000 | 4500 | Подбор по согласованию |
| DH23-7-5093-200/250-8-375-XXXX | 200 | 5093 | 400 | 375 | 1125 | 1500 | BKC-GH-4T400 |
| DH23-7-4966-260/315-8-500-XXXX | 260 | 4966 | 520 | 500 | 1500 | 2000 | Подбор по согласованию |
| DH23-7-5093-400/450-8-750-XXXX | 400 | 5093 | 800 | 750 | 2000 | 3000 | Подбор по согласованию |
| DH23-7-4966-520/600-8-1000-XXXX | 520 | 4966 | 1040 | 1000 | 2700 | 3500 | Подбор по согласованию |
| DH23-7-4585-720/800-8-1500-XXXX | 720 | 4585 | 1440 | 1500 | 4000 | 4500 | Подбор по согласованию |
Кратковременная перегрузка и механические параметры
| Модель | 30 мин, кВт | 30 мин, Н·м | 30 мин, А | Инерция, кг·м² | Масса, кг |
|---|---|---|---|---|---|
| DH23-1-1528-60/75-8-375-XXXX | 75 | 1910 | 150 | 7,121 | 820 |
| DH23-1-1719-90/110-8-500-XXXX | 110 | 2101 | 220 | 7,121 | 820 |
| DH23-1-1681-132/160-8-750-XXXX | 160 | 2037 | 320 | 7,121 | 820 |
| DH23-1-1528-160/200-8-1000-XXXX | 200 | 1910 | 400 | 7,121 | 820 |
| DH23-1-2260-355/400-8-1500-XXXX | 400 | 2546 | 800 | 7,121 | 820 |
| DH23-2-1910-75/90-8-375-XXXX | 90 | 2292 | 180 | 8,753 | 950 |
| DH23-2-2101-110/132-8-500-XXXX | 132 | 2521 | 265 | 8,753 | 950 |
| DH23-2-2037-160/200-8-750-XXXX | 200 | 2547 | 400 | 8,753 | 950 |
| DH23-2-1910-200/250-8-1000-XXXX | 250 | 2388 | 500 | 8,753 | 950 |
| DH23-2-2546-400/450-8-1500-XXXX | 450 | 2865 | 900 | 8,753 | 950 |
| DH23-3-2292-90/110-8-375-XXXX | 120 | 3056 | 240 | 10,98 | 1110 |
| DH23-3-2521-132/160-8-500-XXXX | 160 | 3056 | 320 | 10,98 | 1110 |
| DH23-3-2547-200/250-8-750-XXXX | 250 | 3183 | 500 | 10,98 | 1110 |
| DH23-3-2388-250/315-8-1000-XXXX | 315 | 3008 | 630 | 10,98 | 1110 |
| DH23-3-2865-450/500-8-1500-XXXX | 500 | 3183 | 1000 | 10,98 | 1110 |
| DH23-4-3056-120/160-8-375-XXXX | 160 | 4075 | 320 | 13,65 | 1320 |
| DH23-4-3056-160/200-8-500-XXXX | 200 | 3820 | 400 | 13,65 | 1320 |
| DH23-4-3183-250/315-8-750-XXXX | 315 | 4011 | 630 | 13,65 | 1320 |
| DH23-4-3008-315/400-8-1000-XXXX | 400 | 3820 | 800 | 13,65 | 1320 |
| DH23-4-3183-500/550-8-1500-XXXX | 550 | 3502 | 1100 | 13,65 | 1320 |
| DH23-5-4075-160/200-8-375-XXXX | 200 | 5093 | 400 | 16,32 | 1500 |
| DH23-5-3820-200/250-8-500-XXXX | 250 | 4775 | 500 | 16,32 | 1500 |
| DH23-5-4011-315/355-8-750-XXXX | 355 | 4520 | 710 | 16,32 | 1500 |
| DH23-5-3820-400/460-8-1000-XXXX | 460 | 4393 | 920 | 16,32 | 1500 |
| DH23-5-3502-550/600-8-1500-XXXX | 600 | 3820 | 1200 | 16,32 | 1500 |
| DH23-6-4584-180/230-8-375-XXXX | 230 | 5857 | 460 | 18,10 | 1670 |
| DH23-6-4393-230/280-8-500-XXXX | 280 | 5348 | 560 | 18,10 | 1670 |
| DH23-6-4520-355/400-8-750-XXXX | 400 | 5093 | 800 | 18,10 | 1670 |
| DH23-6-4393-460/520-8-1000-XXXX | 520 | 4966 | 1040 | 18,10 | 1670 |
| DH23-6-3820-600/650-8-1500-XXXX | 650 | 4138 | 1300 | 18,10 | 1670 |
| DH23-7-5093-200/250-8-375-XXXX | 250 | 6366 | 500 | 20,39 | 1840 |
| DH23-7-4966-260/315-8-500-XXXX | 315 | 6016 | 630 | 20,39 | 1840 |
| DH23-7-5093-400/450-8-750-XXXX | 450 | 5730 | 900 | 20,39 | 1840 |
| DH23-7-4966-520/600-8-1000-XXXX | 600 | 5730 | 1200 | 20,39 | 1840 |
| DH23-7-4585-720/800-8-1500-XXXX | 800 | 5093 | 1600 | 20,39 | 1840 |
Габаритные чертежи

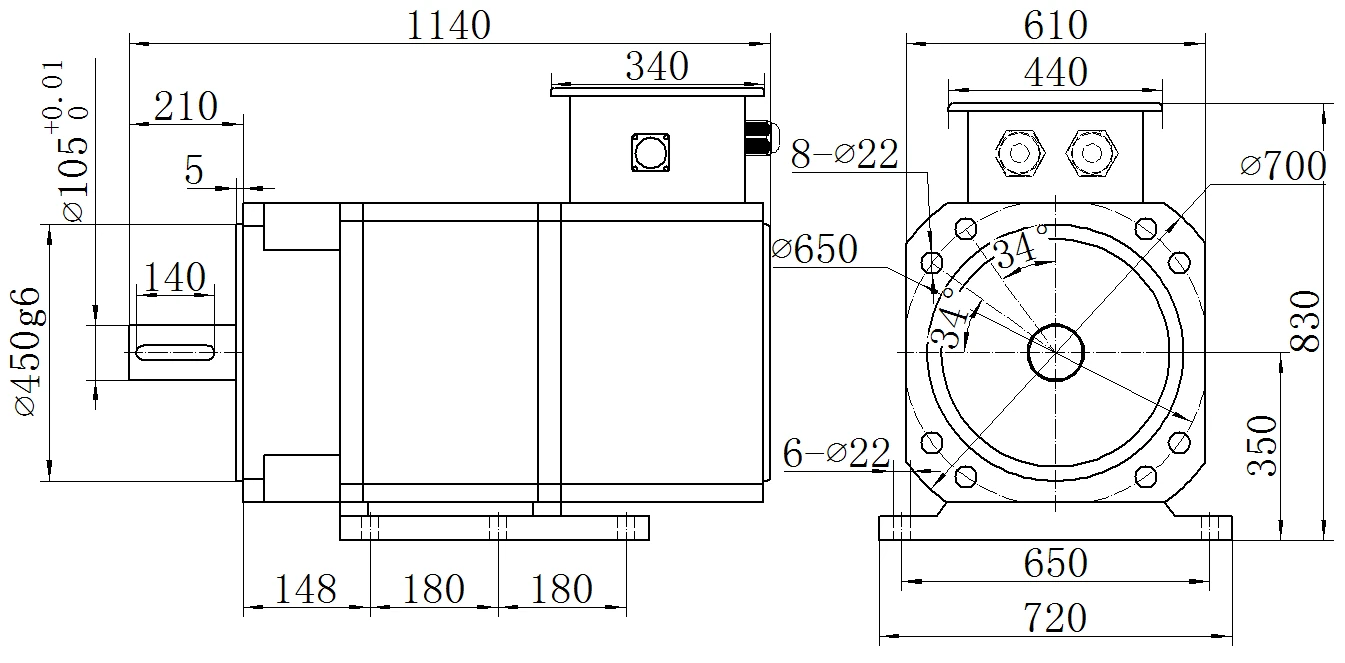

Габаритный чертёж DH23-1

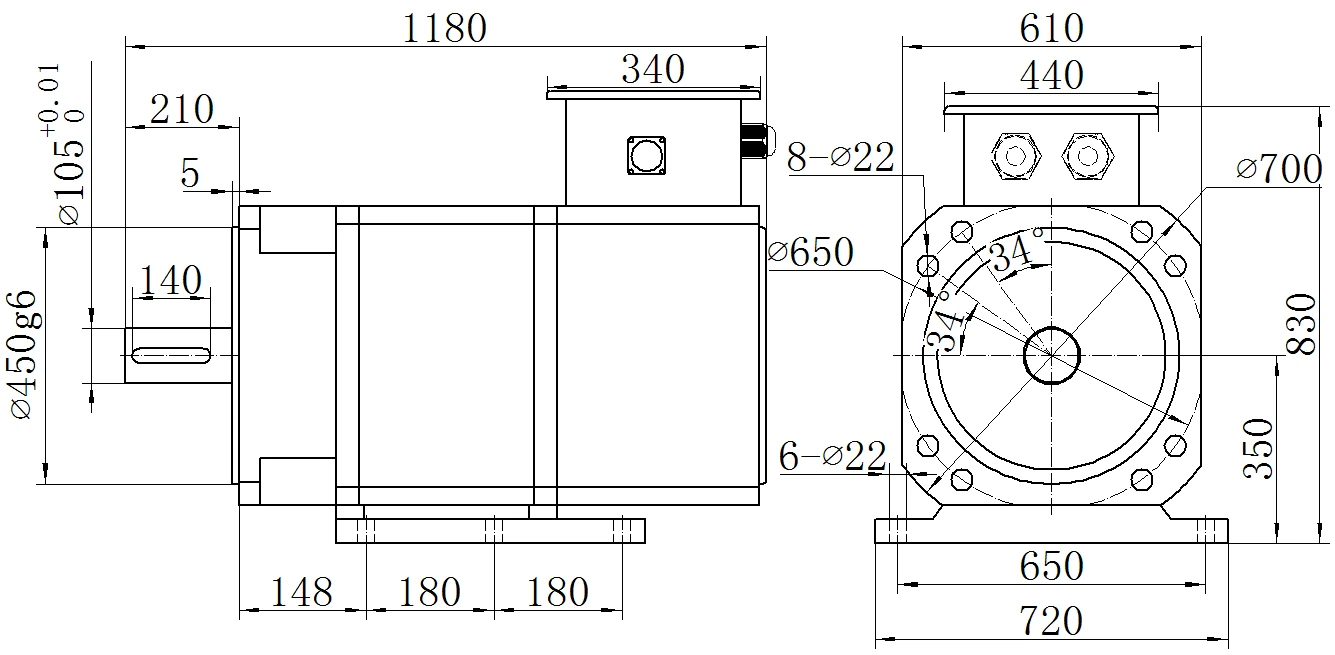

Габаритный чертёж DH23-2

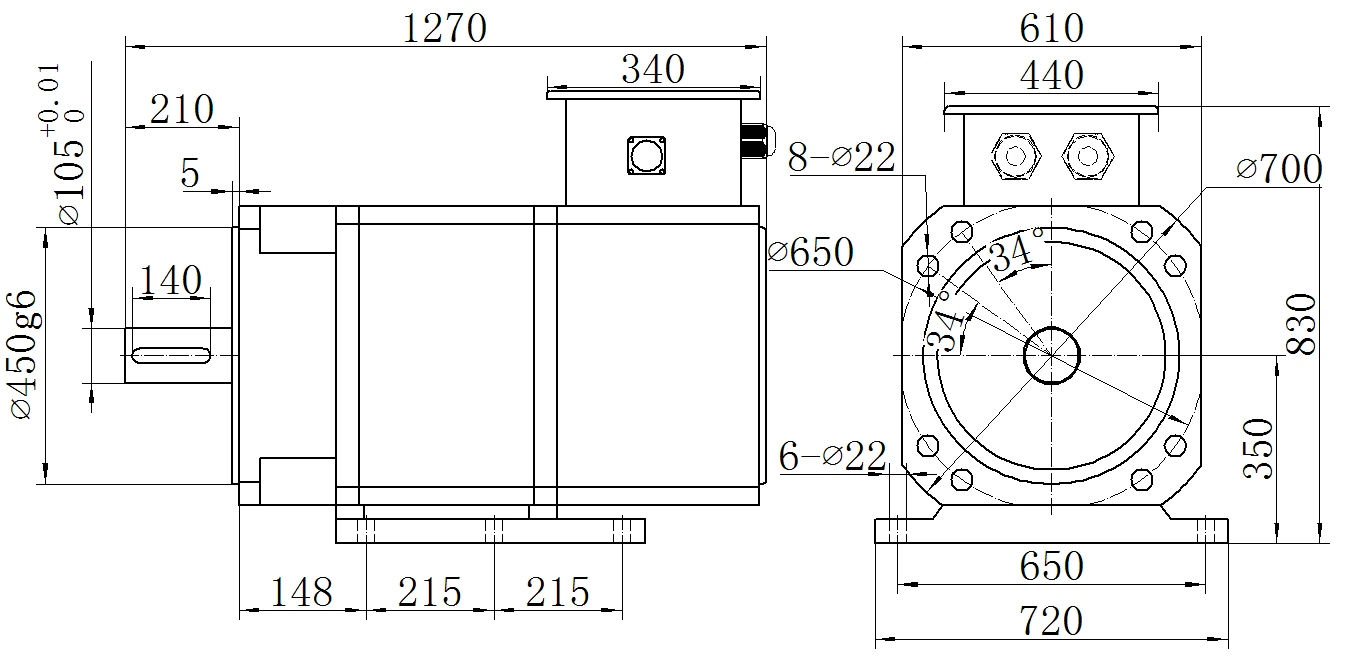

Габаритный чертёж DH23-3

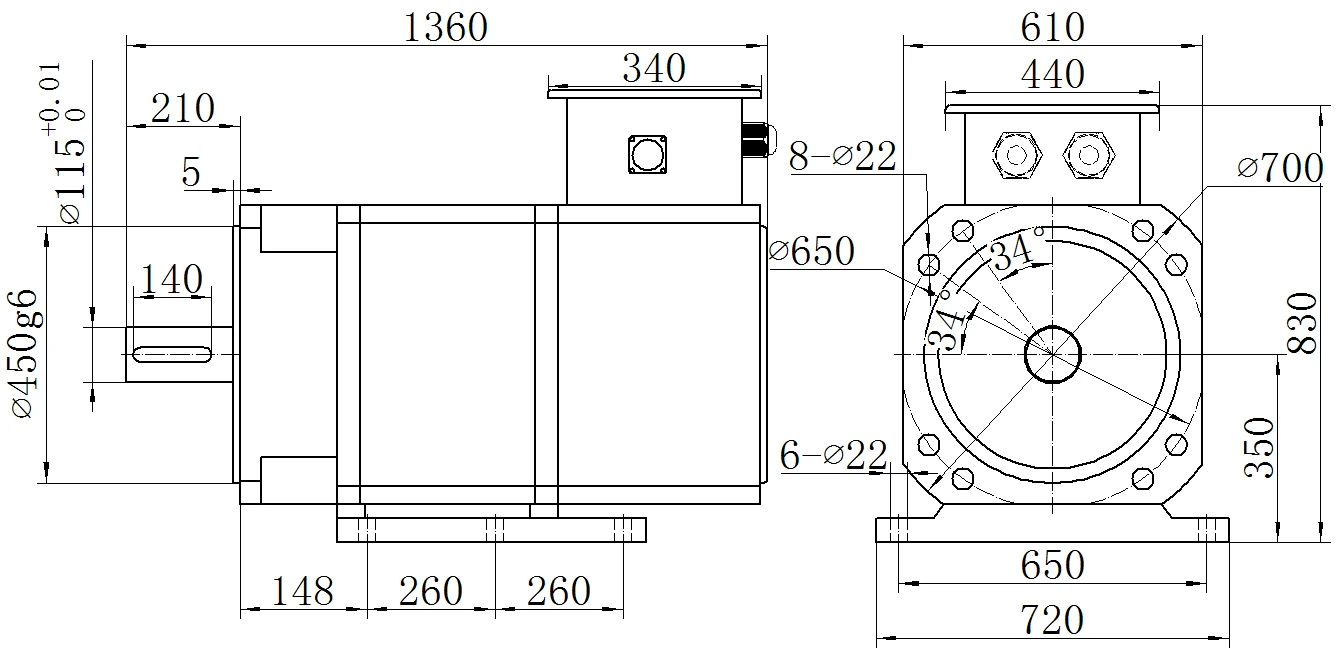

Габаритный чертёж DH23-4

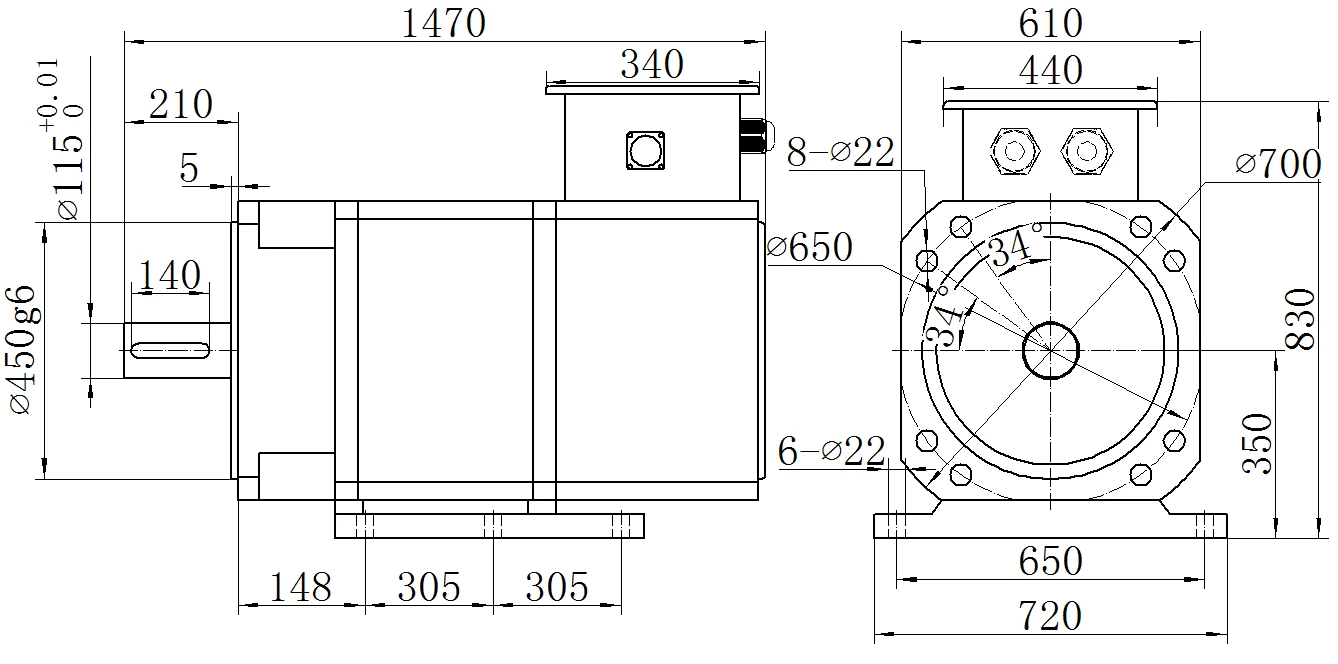

Габаритный чертёж DH23-5

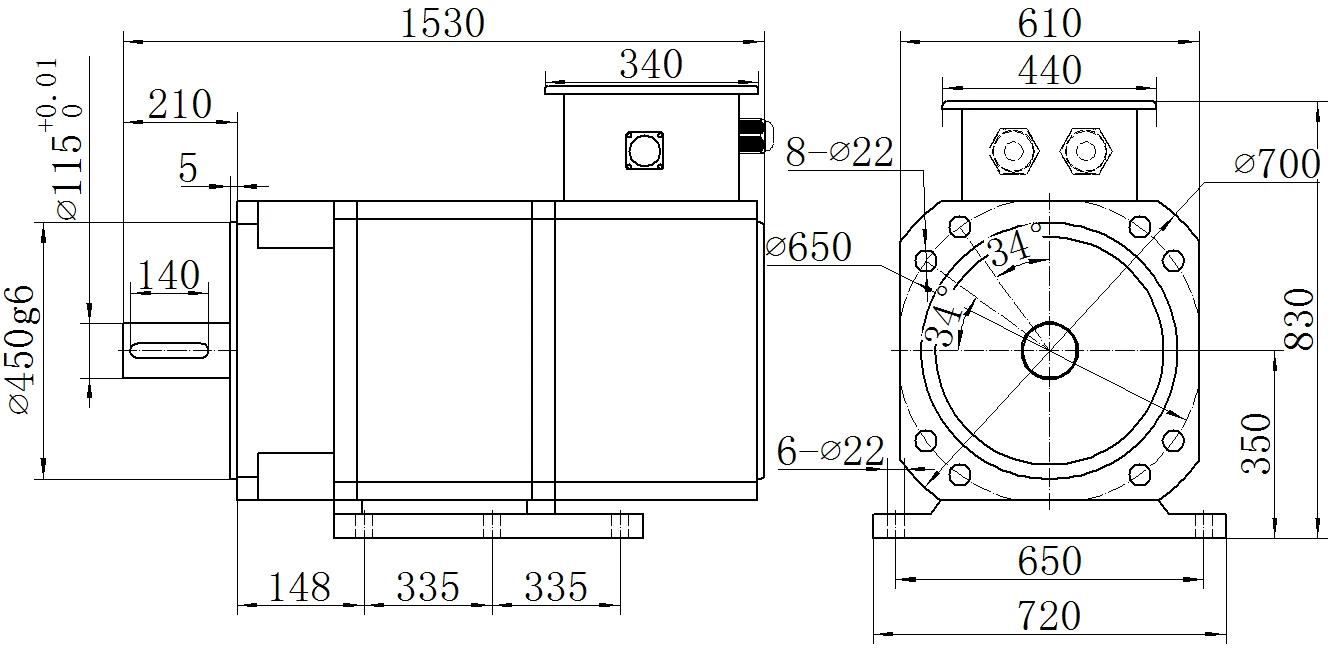

Габаритный чертёж DH23-6

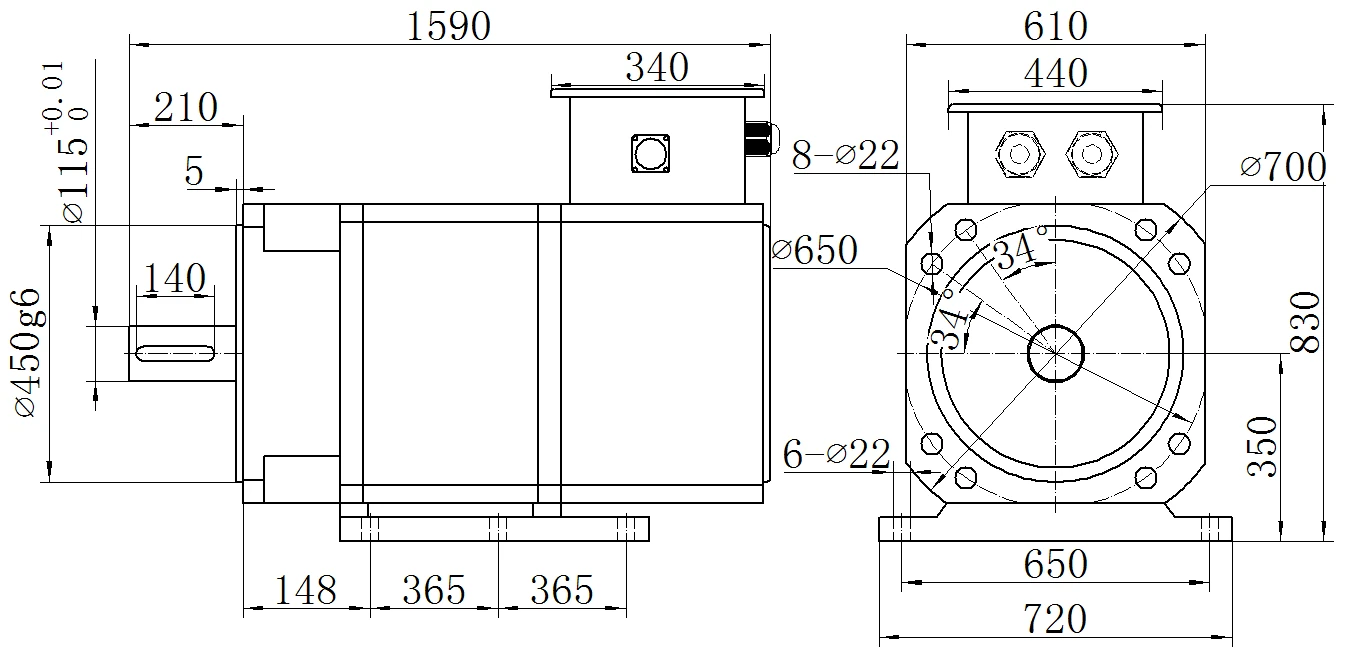

Габаритный чертёж DH23-7
Сервоприводы SDC/BKC и схемы подключения
SDC и BKC — серии сервоприводов для управления асинхронными шпиндельными двигателями. Исполнения 4T рассчитаны на трёхфазное питание класса 380–400 В. Руководство показывает вход энкодера, дискретные входы и выходы, аналоговое и импульсное задание, mBUS и вывод сигналов энкодера.
Для исполнений, превышающих диапазон опубликованной таблицы SDC/BKC, модель сервопривода подбирается после согласования номинального тока, напряжения и типа энкодера.
| Модель | Мощность двигателя, кВт | Номинальный ток S1, А | Тормозной резистор |
|---|---|---|---|
| BKC-EH-4T150 | 75 | 150 | 20 Ом / 2500 x 2 Вт |
| BKC-FH-4T180 | 90 | 180 | 20 Ом / 2500 x 4 Вт |
| BKC-FH-4T220 | 110 | 220 | 20 Ом / 2500 x 4 Вт |
| BKC-GH-4T260 | 132 | 260 | 20 Ом / 2500 x 6 Вт |
| BKC-GH-4T320 | 160 | 320 | 20 Ом / 2500 x 6 Вт |
| BKC-GH-4T400 | 200 | 400 | 20 Ом / 2500 x 6 Вт |
Расположение разъёмов и клемм
Общая электрическая схема
Силовые клеммы и распиновка X5
