Токарный станок с ЧПУ NEW-460

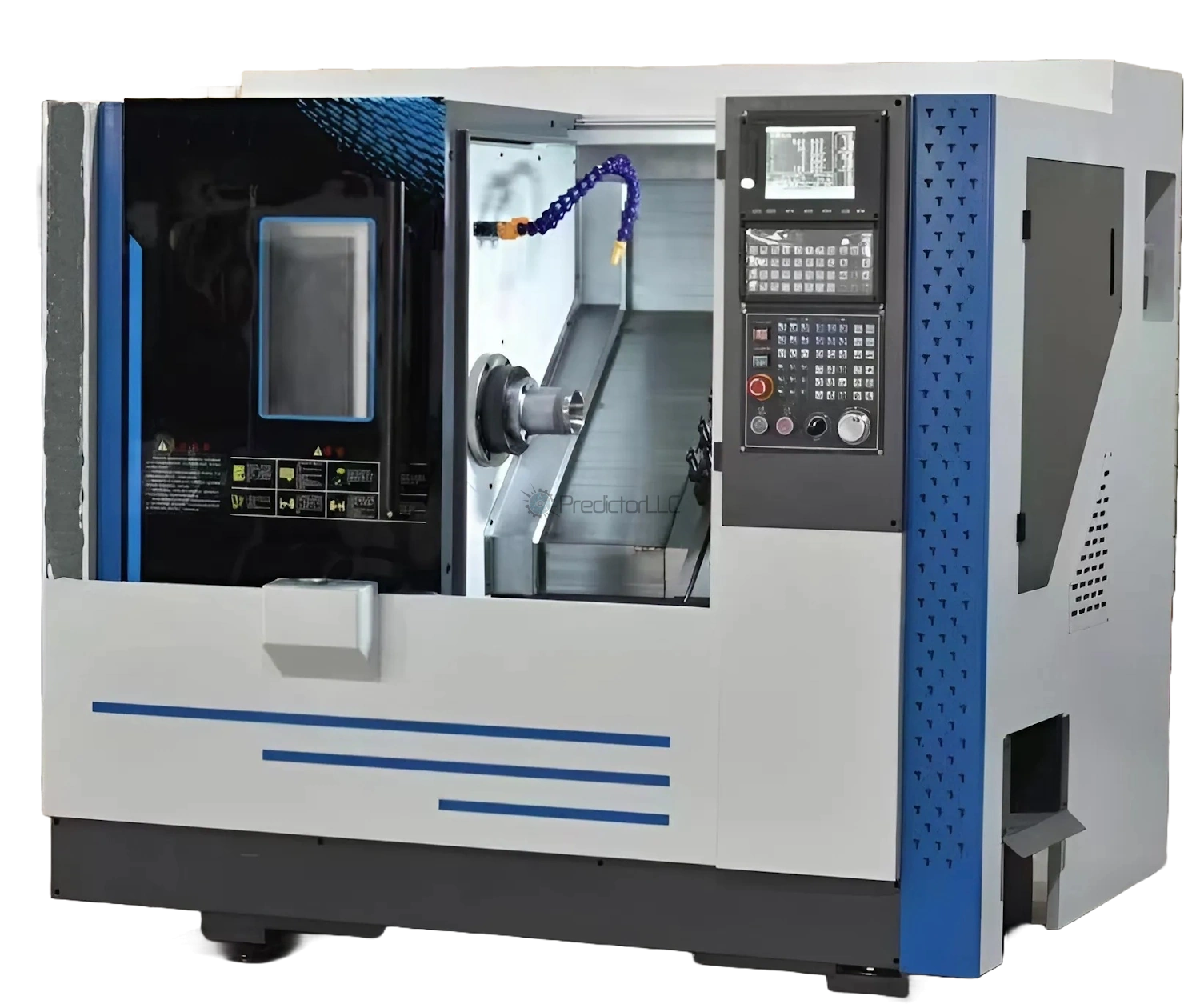

Токарный ЧПУ станок NEW-460

Модель с наклонной станиной 45°, разработанная для высокоточной обработки крупногабаритных деталей в условиях интенсивного производства. Станок сочетает высокую жесткость конструкции с широкими возможностями обработки. Ниже приведено детальное описание:

Основные особенности NEW-460:

1. Наклонная станина (45°):
• Повышенная жесткость и устойчивость при обработке тяжелых заготовок.
• Материал станины — высокопрочный чугун с улучшенной виброустойчивостью.
2. Высокая точность:
• Соответствие стандарту GB/T16462-1996 (китайский стандарт для токарных станков с ЧПУ).
• Возможность обработки валов, дисков, резьб, конусов, а также внутренних/внешних криволинейных поверхностей.
3. Производительность:
• Оптимизирован для крупносерийного производства с высокой повторяемостью размеров.
• Подходит для автомобильной промышленности, тяжелого машиностроения и гидравлики.

Технические характеристики:

Конструктивные особенности:

1. Шпиндель:
• Сквозное отверстие шпинделя: Ø64.8 мм.
• Радиальное биение: ≤ 0.003 мм.
• Прямой привод через ременную передачу для плавного пуска и высокой скорости.
2. Система подачи:
• Оси X и Z оснащены сервоприводами и прецизионными шариковыми винтами (бренд PMI, Тайвань).
• Линейные направляющие с четырёхсторонней нагрузкой для минимизации трения и деформаций.
3. Инструментальная система:
• Линейная револьверная головка на 7 позиций.
• Стандартный размер державки инструмента: 20×20 мм.
4. Гидравлическая система:
• Гидравлический патрон Ø10.5 дюймов для фиксации крупных заготовок.
• Гидравлическая задняя бабка с конусом Морзе для обработки длинных деталей.

Преимущества NEW-460:

• Большой диаметр обработки: До 460 мм, что подходит для крупногабаритных деталей.
• Высокая жесткость: Наклонная станина и усиленные направляющие обеспечивают стабильность при тяжелом резании.
• Энергоэффективность: Оптимизированные сервоприводы снижают энергопотребление.
• Низкие эксплуатационные затраты: Надежные компоненты (шариковые винты PMI, направляющие TBI).

Применение:

• Автомобилестроение: Обработка коленвалов, маховиков, крупных фланцев.
• Тяжелое машиностроение: Производство валов для турбин, насосов, промышленного оборудования.
• Гидравлика: Изготовление цилиндров большого диаметра, штоков, клапанов.
• Судостроение: Компоненты двигателей и трансмиссий.

Дополнительные опции:

• Увеличенная мощность шпинделя (до 7.5 кВт).
• Система автоматической подачи заготовок.
• Расширенный набор инструментов для сложных операций (например, обработка глубоких отверстий).
• Опциональные гидравлические патроны большего диаметра.
