RSMA-H
Серводвигатель RTELLIGENT RSMA-H18J18615H
2100 Вт · 18,6 Н·м · 1500 об/мин. Фланец 180 мм.
RSMA-H18J18615H
Магнитный однооборотный абсолютный, 17 бит (J). Опции серии: многооборотный магнитный энкодер 17 бит и оптический абсолютный энкодер 23 бита.
При заказе из Китая — цена по запросуПоставка в Россию с НДС — по запросу.
Магнитное исполнение не предлагаем для осей ЧПУ станков. Для них выбирайте оптический энкодер L, 23 бита. Выбрать оптическое исполнение L
Варианты энкодера
| Энкодер | Артикул | Применение |
|---|---|---|
| J · магнитный однооборотный, 17 бит | RSMA-H18J18615H | Общая автоматизация; для осей ЧПУ выбирайте L |
| G · магнитный многооборотный, 17 бит | RSMA-H18G18615H | Общая автоматизация; для осей ЧПУ выбирайте L |
| L · оптический многооборотный, 23 бита | RSMA-H18L18615H | Оси ЧПУ станков |
Основные характеристики
| Параметр | Значение |
|---|---|
| Мощность | 2100 Вт |
| Номинальное напряжение | 380 В |
| Номинальный ток | 11,4 А |
| Номинальный момент | 18,6 Н·м |
| Максимальный момент | 55,8 Н·м |
| Номинальная скорость | 1500 об/мин |
| Максимальная скорость | 3000 об/мин |
| Энкодер | Магнитный однооборотный абсолютный, 17 бит (J) |
| Подключение | Круглые разъёмы |
Электрические и механические параметры
| Параметр | Значение |
|---|---|
| Противо-ЭДС | 108 В / 1000 об/мин |
| Сопротивление обмотки, 20 °C | 0,4 Ом |
| Индуктивность обмотки, 20 °C | 9,27 мГн |
| Число пар полюсов | 5 |
| Момент инерции ротора | 5,68 × 10⁻³ кг·м² |

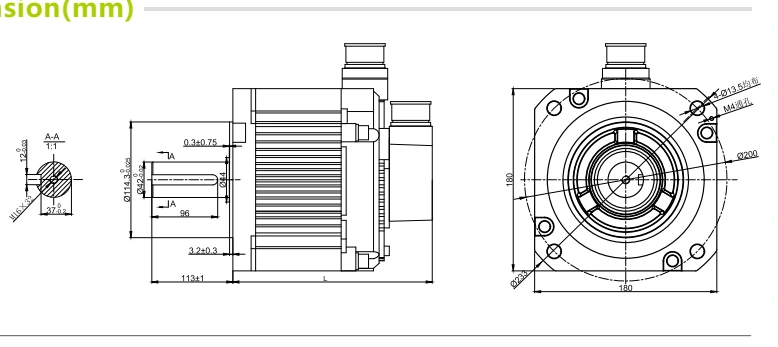

| Фланец | 180 мм |
| Длина корпуса L | 211 мм |
Подбор привода
Исполнения по диапазону мощности, номинальному току и напряжению. Энкодер и параметры системы уточняют при подборе.
