Серводвигатель RTELLIGENT RSMA-M10J8030H
2500 Вт · 7,96 Н·м · 3000 об/мин. Фланец 100 мм.
RSMA-M10J8030H
Магнитный однооборотный абсолютный, 17 бит (J). Опции серии: многооборотный магнитный энкодер 17 бит и оптический абсолютный энкодер 23 бита.
При заказе из Китая — цена по запросуПоставка в Россию с НДС — по запросу.
Магнитное исполнение не предлагаем для осей ЧПУ станков. Для них выбирайте оптический энкодер L, 23 бита. Выбрать оптическое исполнение L
Варианты энкодера
| Энкодер | Артикул | Применение |
|---|---|---|
| J · магнитный однооборотный, 17 бит | RSMA-M10J8030H | Общая автоматизация; для осей ЧПУ выбирайте L |
| G · магнитный многооборотный, 17 бит | RSMA-M10G8030H | Общая автоматизация; для осей ЧПУ выбирайте L |
| L · оптический многооборотный, 23 бита | RSMA-M10L8030H | Оси ЧПУ станков |
Основные характеристики
| Параметр | Значение |
|---|---|
| Мощность | 2500 Вт |
| Номинальное напряжение | 380 В |
| Номинальный ток | 8,5 А |
| Номинальный момент | 7,96 Н·м |
| Максимальный момент | 23,9 Н·м |
| Номинальная скорость | 3000 об/мин |
| Максимальная скорость | 5000 об/мин |
| Энкодер | Магнитный однооборотный абсолютный, 17 бит (J) |
| Подключение | Круглые разъёмы |
Электрические и механические параметры
| Параметр | Значение |
|---|---|
| Противо-ЭДС | 67,6 В / 1000 об/мин |
| Сопротивление обмотки, 20 °C | 0,57 Ом |
| Индуктивность обмотки, 20 °C | 7,3 мГн |
| Число пар полюсов | 5 |
| Момент инерции ротора | 3,29 × 10⁻⁴ кг·м² |

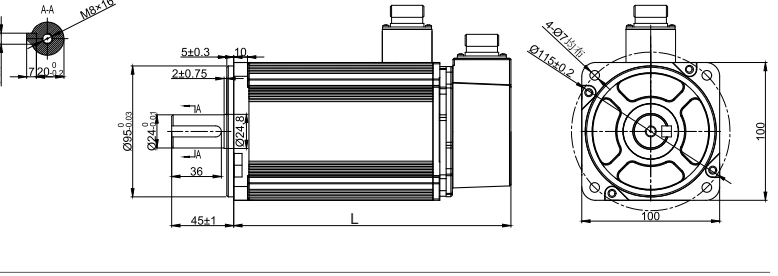

| Фланец | 100 мм |
| Длина корпуса L | 238,7 мм |
Подбор привода
Исполнения по диапазону мощности, номинальному току и напряжению. Энкодер и параметры системы уточняют при подборе.
