TSWA · 48 В
Серводвигатель RTELLIGENT TSWA-06J1330A-48
400 Вт · 1,27 Н·м · 3000 об/мин.
При заказе из Китая — цена по запросуПоставка в Россию с НДС — по запросу.
TSWA-06J1330A-48
Магнитное исполнение не предлагаем для осей ЧПУ станков. Для них выбирайте оптический энкодер L, 23 бита.
Для осей ЧПУ станков выбирайте оптический энкодер L, 23 бита. Драйвер подбирается по напряжению, току и интерфейсу управления.
Основные характеристики
| Параметр | Значение |
|---|---|
| Номинальная мощность | 400 Вт |
| Номинальное напряжение двигателя | 48 В |
| Номинальный ток | 10 А |
| Пиковый ток | 30 А |
| Номинальный момент | 1,27 Н·м |
| Пиковый момент | 3,81 Н·м |
| Номинальная скорость | 3000 об/мин |
| Максимальная скорость | 3200 об/мин |
| Подключение к драйверу | Трёхфазный выход U / V / W сервопривода D5V |
| Энкодер | Магнитный однооборотный абсолютный · 17 битМагнитный многооборотный абсолютный · 17 битОптический многооборотный абсолютный · 23 бита |
| Выводы | Кабельные выводы; разъёмы на концах кабелей |
Электрические и механические параметры
| Параметр | Значение |
|---|---|
| Фланец | 60 мм |
| Длина корпуса L | 93,7 мм |
| Масса | 1,4 кг |
| Момент инерции ротора | 0,53 × 10⁻⁴ кг·м² |
| Число пар полюсов | 5 |
| Противо-ЭДС | 7,8 В / 1000 об/мин |
| Постоянная момента | 0,127 Н·м/А |
| Межфазное сопротивление, 20 °C | 0,39 Ом |
| Межфазная индуктивность, 20 °C | 0,72 мГн |

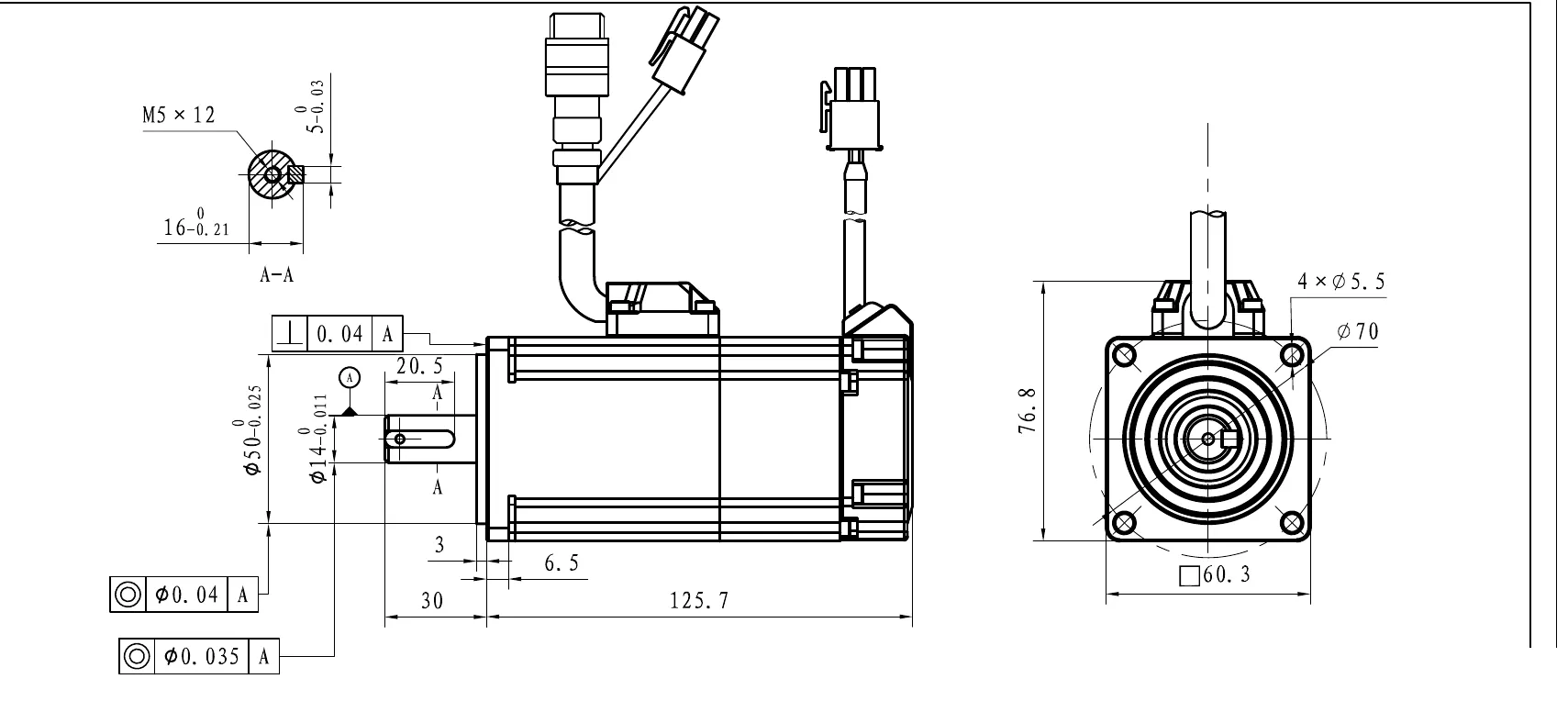

Тормоз · исполнение Z
| Параметр | Значение |
|---|---|
| Назначение | Удерживающий тормоз |
| Напряжение питания | 24 В DC ±10% |
| Управление | Через реле от тормозного выхода драйвера |
| Удерживающий момент | 1,52 Н·м |
| Время растормаживания | 20 мс |
| Время срабатывания | 60 мс |
| Угловой люфт | 0,5 ° |

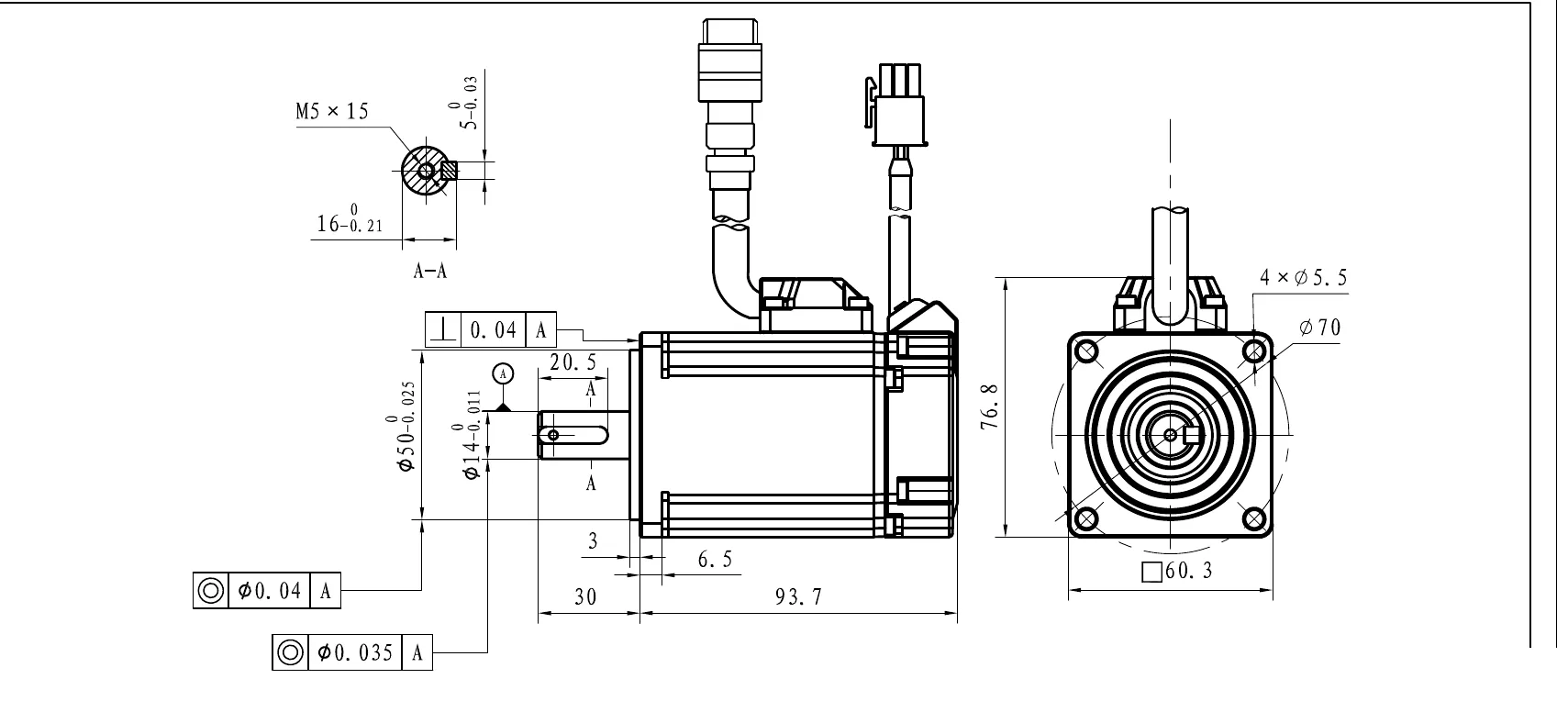

Габаритный чертёж
